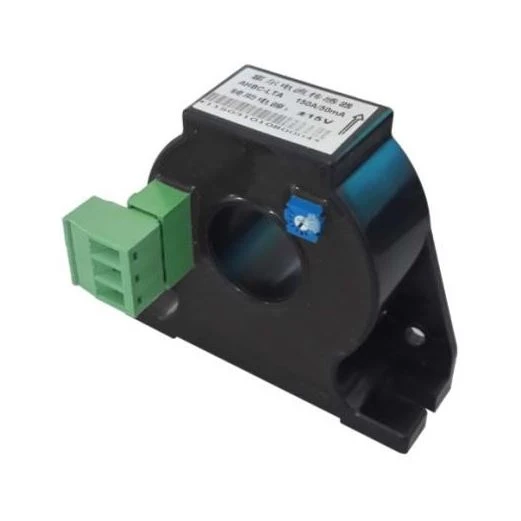

Czujnik prądu Halla w zamkniętej pętli jest również nazywany magnetycznym czujnikiem prądu równoważącego Halla. Łączy wspomnianą teorię z teorią równoważenia magnetycznego. Innymi słowy, koncentrator pola ferromagnetycznego koncentruje pole magnetyczne generowane przez prąd pierwotny i stosuje je do komponentu Halla. Następnie sygnał napięciowy wyjściowy z komponentu Halla jest wzmacniany i staje się wejściem wzmacniacza mocy. Prąd offsetowy przepływa przez wtórną cewkę kompensacyjną. Pole magnetyczne generowane przez cewkę wtórną jest przeciwne do pola generowanego przez prąd pierwotny. W ten sposób pole pierwotne jest kompensowane, a wydajność Halla jest stopniowo zmniejszana. Gdy pole pierwotne jest równoważne z wtórnym, a prąd offsetowy utrzymuje stabilność, jest to równoważenie magnetyczne. Obwód ten składa się głównie z komponentu konwersji elektromagnetyzmu, wzmacniacza obwodu i obwodu kompensacji napędu.
1 Wyjaśnienie typu
2Specyfikacja i rozmiar (jednostka：mm)

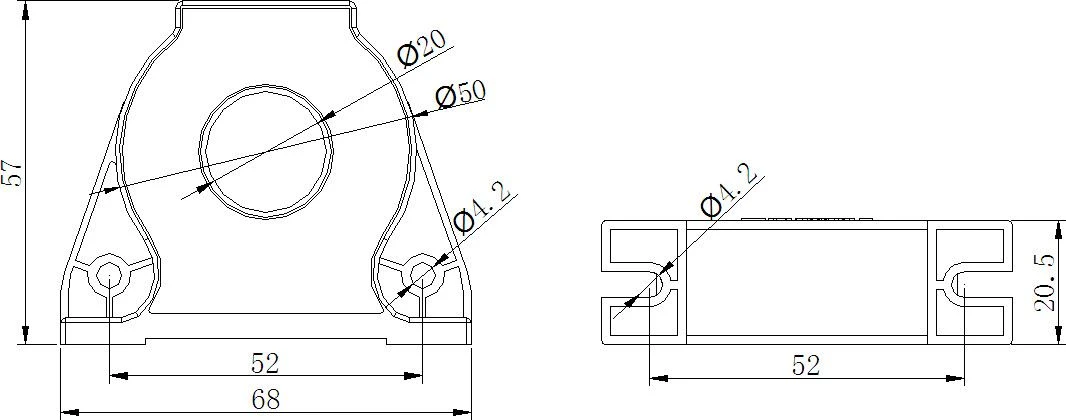

2.1 Rozmiar konturu AHBC-LTA
 |  |

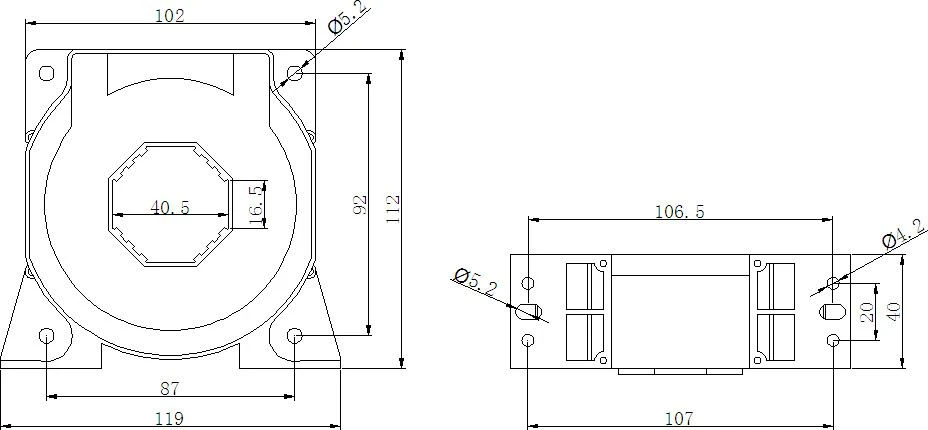

2.2Rozmiar konturu AHBC-LT1005
 |  |

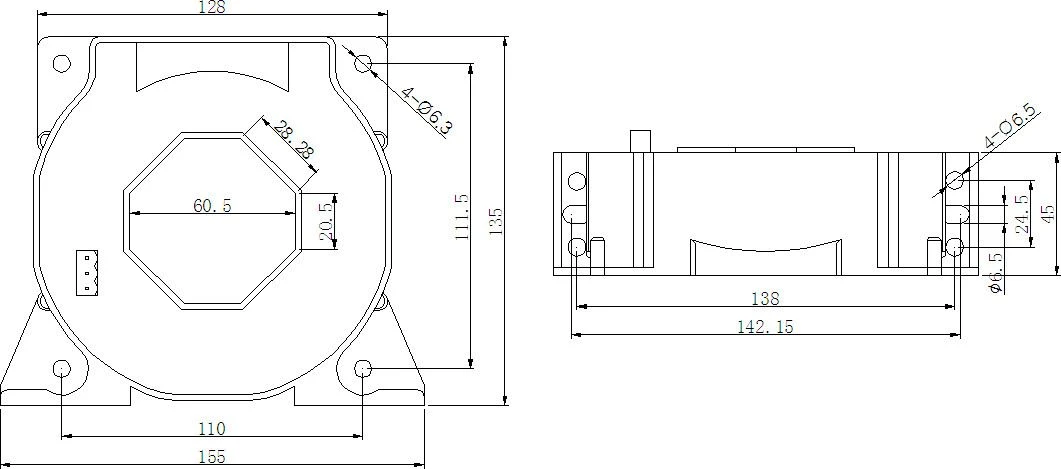

2.3 Rozmiar konturu AHBC-LF
 |  |

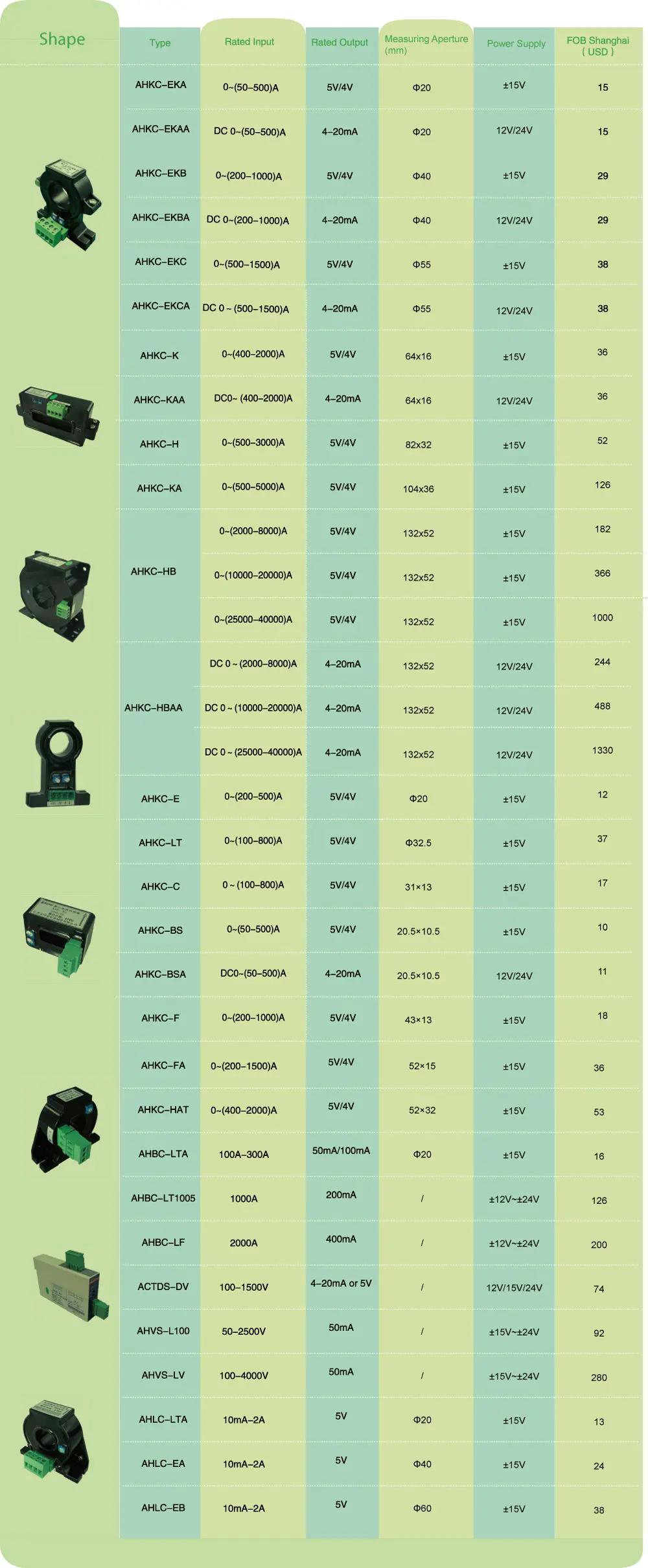

3.Tabele porównawcze parametru -parameter
Specyfikacja | Prąd znamionowy | Zasilacz | Moc znamionowa | Przysłona pomiarowa (mm) | Stopień precyzji |
AHBC-LTA | 100 ~ 300A | ±15V | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15V | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15V | 400mA | / | 0.5 |
Uwaga: Prąd wejściowy AC i DC można mierzyć, proszę określić przy zamówieniu.
4. Metoda okablowania
● Definicja zacisków okablowania
Uwaga: 1. Wyjście analogowe GND musi być podłączone do power ground.
2. Wybierz prawidłowy kierunek przepływu prądu.
