Opis

Bezprzewodowy miernik pomiarowy ADW350 służy głównie do pomiaru trójfazowej energii czynnej w sieciach niskiego napięcia. Produkt ma zalety, w tym kompaktowe rozmiary, wysoką precyzję, bogate funkcje. Zgodnie z różnymi wymaganiami istnieje wiele funkcji komunikacyjnych, takich jak komunikacja RS485, NB, 4G, dodając nowy tryb próbkowania prądu za pomocą zewnętrznego transformatora.

Można go elastycznie zainstalować w skrzynce rozdzielczej, aby osiągnąć podpunktowe pomiary energii elektrycznej, nadzór nad eksploatacją i konserwacją lub wymagania dotyczące monitorowania mocy dla różnych regionów i różnych obciążeń.

Parametr

Wejście napięciowe	Napięcie znamionowe	Prąd przemienny: 3×57,7/100 V, 3×220/380 V, 3×380/660 V, 3×100 V, 3×380 V, 3×,660 V; Prąd stały: 48V
	Odniesienie częstotliwość	Ac: 50Hz
	Konsumpcja	<0.5va (each="">
Wejście prądowe	Prąd wejściowy	Klimatyzacja: 3×20(100)A Prąd stały: 50A,100A
Wejście prądowe	Konsumpcja	<1va (each="">
Zasilanie pomocnicze	Zasilacz	Prąd przemienny: 85 ~ 265V Prąd stały: 48V±20%
Zasilanie pomocnicze	Pobór	<>
Wydajność pomiarowa	Parametr elektryczny	Klasa 0.5
Wydajność pomiarowa	Energia aktywna dokładność	Klasa 1
	Zakres temperatur	-40 °C ~ 100 °C
	Temperatura dokładność	±2°C
ROBIĆ	Ocena kontaktu	5A, AC250V/DC30V
Puls	Szerokość impulsu	80±20ms
Puls	Stała impulsu	AC: 400imp / kWh DC: 1600imp / kWh

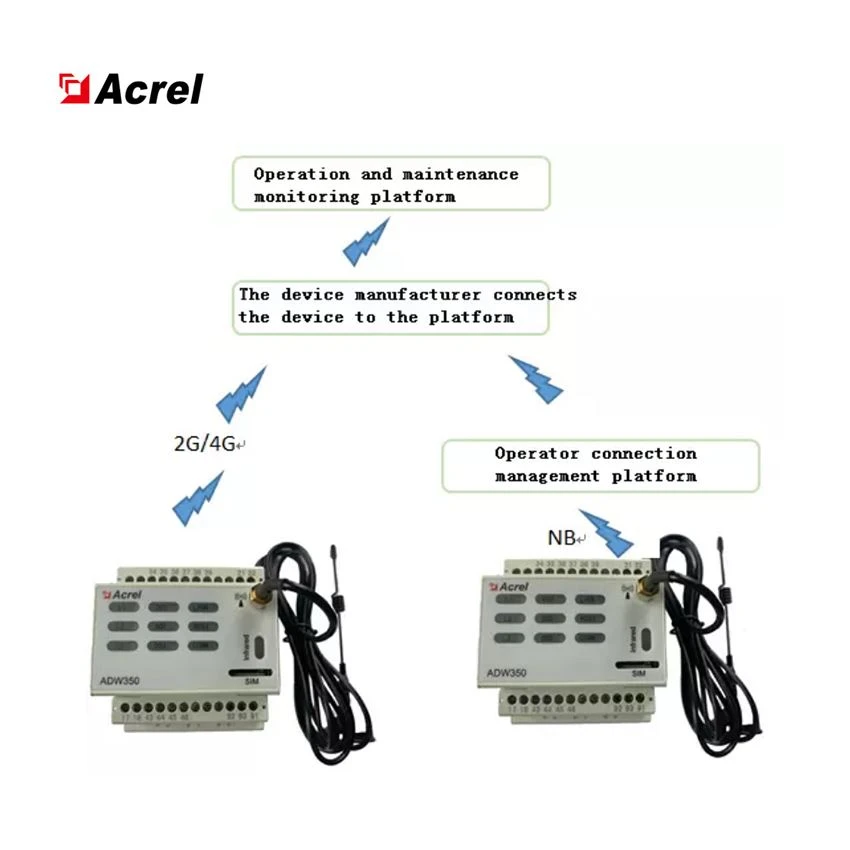

Komunikacja	Bezprzewodowy	2G;NB;4G
	Podczerwony komunikacja	Stała szybkość transmisji wynosi 1200
	Interfejs	RS485(A、B)
	Tryb połączenia	Ekranowane przewody skrętki
	Protokół	MODBUS-RTU

Dokładność

Klasa 0.5
Pomiar
U, I, P, Q, S, PF, F
Funkcja harmoniczna

THDv, 2-31 miejsce
DI/DO
3DO

Kanał pomiarowy

3 kanały DC lub 1 kanał AC trójfazowy

Wymiar (L * W * H)
72 * 71,5 * 92,6 mm
Instalacja
DIN 35 mm
Komunikacja
NB-IOT, Podczerwień, 2G, 4G
Pomiar temperatury
Temperatura dwukierunkowa

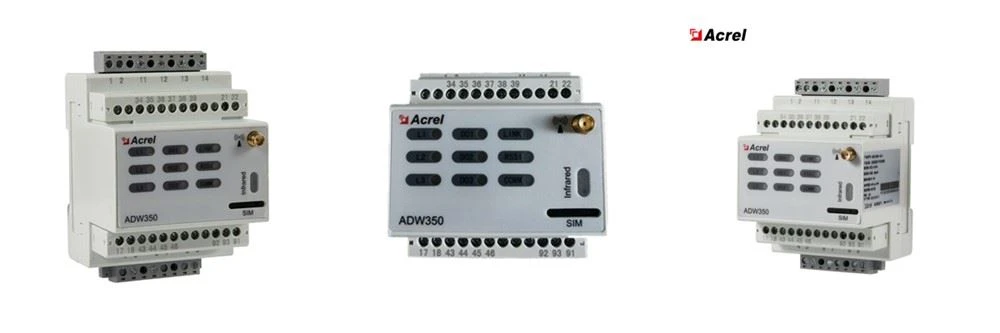

Wygląd

112999a_

Jak wybrać transformator DC

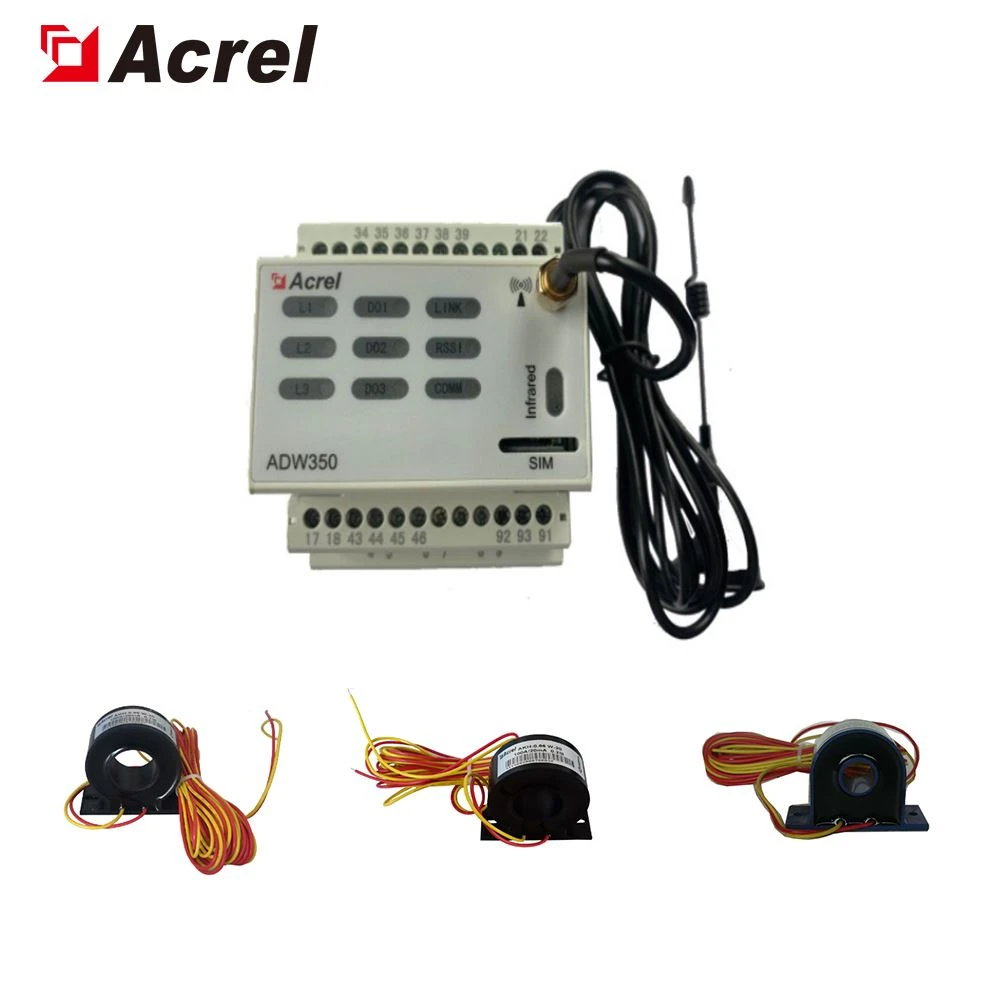

with ct ac

ADW350 Bezprzewodowy wielopętlowy miernik energii na szynę Din DC służy głównie do pomiaru energii czynnej DC lub trzech AC w sieci niskiego napięcia. Produkt ma zalety, w tym kompaktowe rozmiary, wysoką precyzję, bogate funkcje.

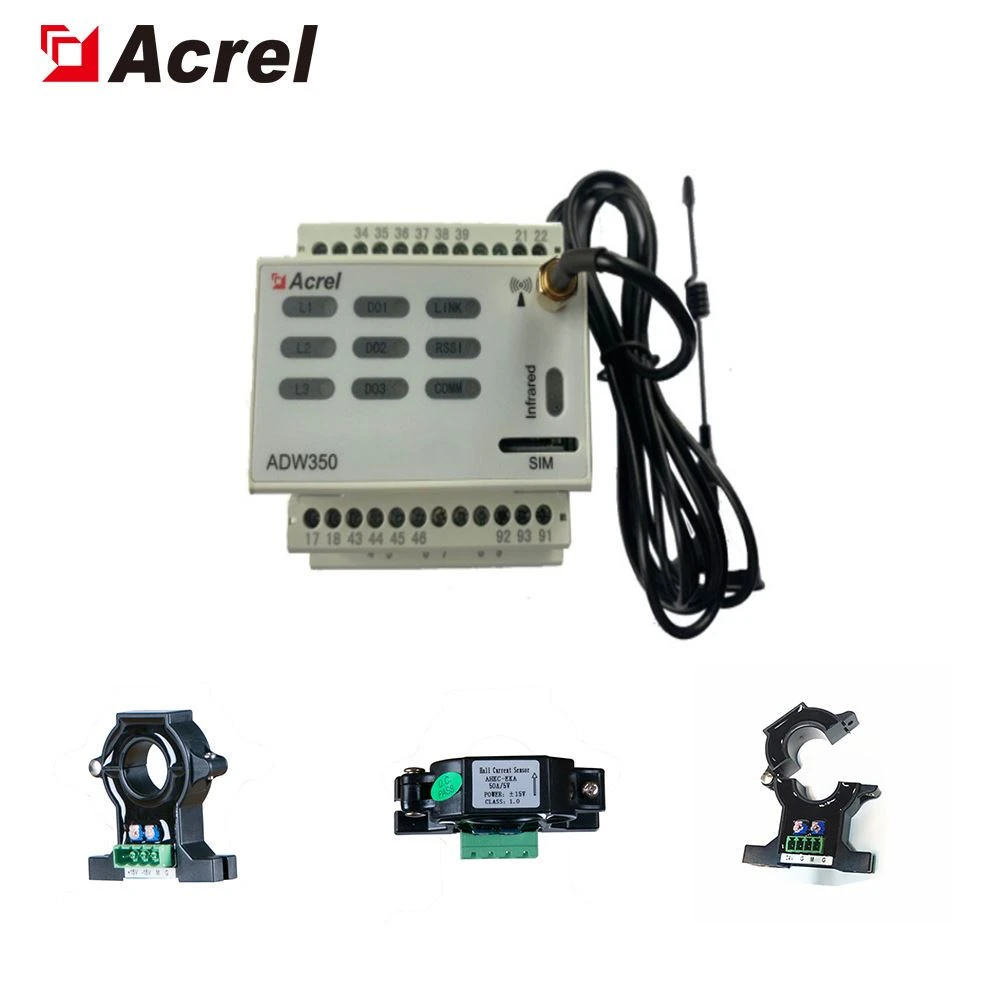

with hall dc

Zgodnie z różnymi wymaganiami istnieje wiele funkcji komunikacyjnych, takich jak komunikacja RS485, NB, 4G, dodając nowy tryb próbkowania prądu za pomocą zewnętrznego transformatora.
