Opis produkcji
Czujniki prądu Halla służą głównie do izolowania i konwersji sygnałów AC, DC, impulsowych i innych złożonych sygnałów. Po konwersji sterowania sygnałem sygnałów prądowych zgodnie z teorią efektów Halla, mogą one być bezpośrednio pozyskiwane przez AD, DSP, PLC, instrumenty wtórne i inne urządzenia.
Czujniki prądu Halla mają szerokie zastosowanie do akwizycji i sprzężenia zwrotnego w monitorowaniu prądu, zastosowaniu akumulatora, falowniku, zarządzaniu energią słoneczną, szafie prądu stałego, napędzie silnika prądu stałego, galwanizacji, spawaniu, przetwornicy częstotliwości, systemach sterowania serwoMEchanizmami UPS. Charakteryzują się szybką reakcją, szerokim zakresem pomiarów, wysoką precyzją, dużą przeciążalnością, dobrą liniowością i doskonałą wydajnością przeciwzakłóceniową.

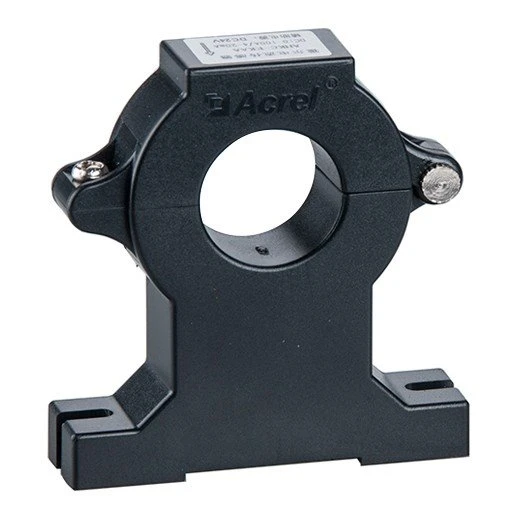

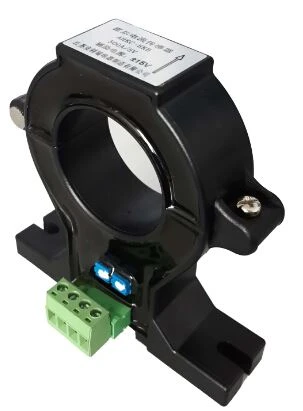

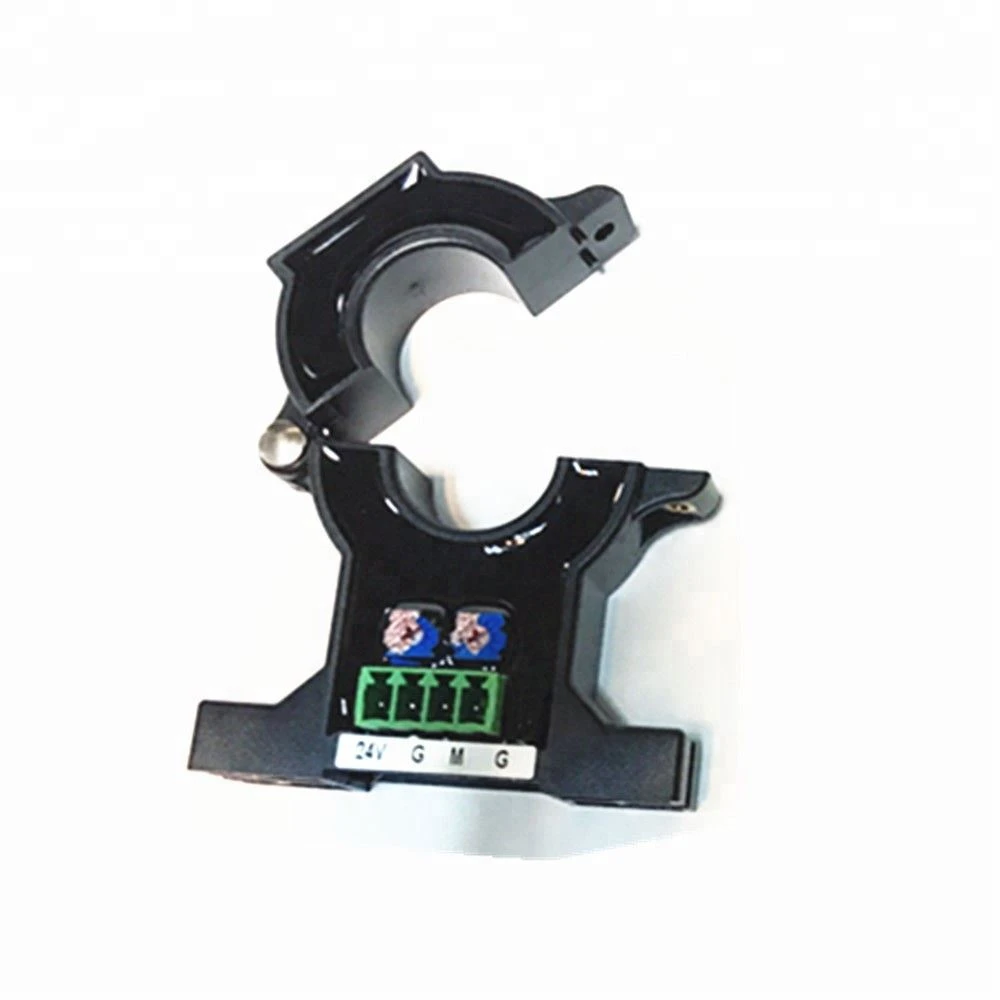

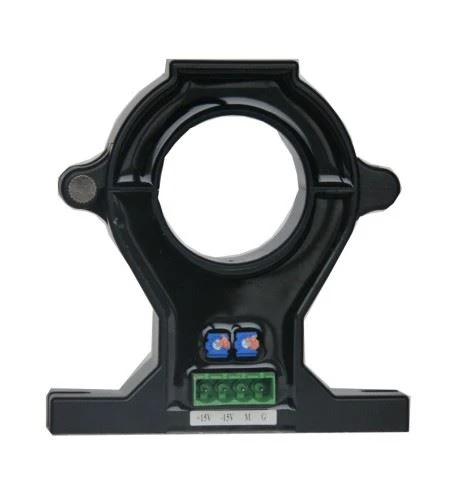

Wygląd
Parametry
Parametry techniczne | Dane | |||
Dzielona/zamknięta otwarta pętla | Hall (prawdziwy RMS) | |||
Wyjście | Wartość nominalna | Napięcie: ±5V / ±4V | Prąd: 4-20mA | |
Zerowe napięcie offsetowe (prąd) | Napięcie: ±20mV | Prąd: ±0,05 mA | ||
Przesunięcie napięcia (prądu) dryftu | Napięcie: ≤±1,0 mV / °C | Prąd: ±0,04 mA / °C | ||
Liniowości | ≤0,2%FS | |||
Napięcie zasilania | Prąd stały±15V | Prąd stały 24V | ||
Szerokość pasma | 0-20kHz | |||
Czas reakcji | ≤5us | ≤1ms | ||
Wytrzymałość dielektryczna | Dopuszczalne 2500VAC między wejściem/wyjściem a zasilaniem przy częstotliwości zasilania | |||
Klasa dokładności | 1.0 | |||
Warunki otoczenia | Temperatura | Temperatura pracy: -25 °C - + 70 °C; temperatura przechowywania: -40 °C - + 85 °C | ||
Wilgotność | ≤95% RH, bez rosy, bez agresywnego gazu | |||
Wysokość | ≤3500m | |||
Wymiar
 |  |

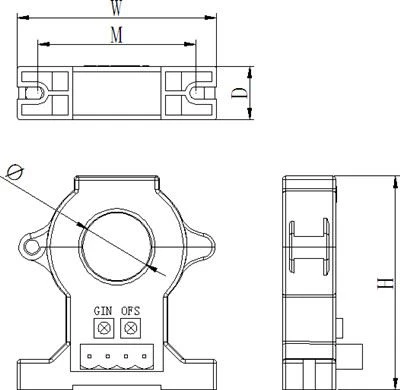

| Rys.1 | Rys.2 |
Specyfikacja rozmiaru | Rozmiar konturu | Rozmiar przelotowy | Rozmiar montażowy | Rysunek | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Rys.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Rys.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Rys.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Rys.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Rys.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Rys.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Rys.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Rys.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Rys.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Rys.2 |
AHKC-KA | 176 | 95.5 | 29 | 20W | 36 | / | / | 60 | Rys.2 |
AHKC-HB | 10W | 111.5 | 29 | 132 | 52 | / | / | 48 × | Rys.2 |
Wskaźnik bieżącej płynności
 | Specyfikacja | Prąd znamionowy | Zasilacz | Moc znamionowa | Przysłona pomiarowa (mm) | Stopień precyzji |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |

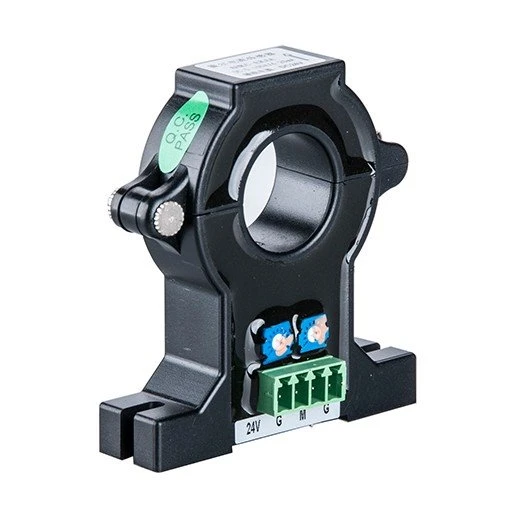

AHKC-EKAA | PRĄD STAŁY 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4 ~ 20mA | φ 20 | 1 | |
AHKC-EKB | 0 ~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | PRĄD STAŁY 0~(200-1000)A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0 ~ (200 ~ 1000) A | 12V/24V | 4 ~ 20mA | φ 40 | 1 |
AHKC-K | 0 ~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0 ~(400-2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC- KDA | AC 0 ~(400-2000)A | 12V/24V | 4 ~ 20mA | 64×16 | 1 | |
AHKC-H | 0 ~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0 ~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Uwaga: Prąd znamionowy nieoznaczony wskazuje, że można mierzyć prąd wejściowy AC i DC, należy określić przy zamówieniu.

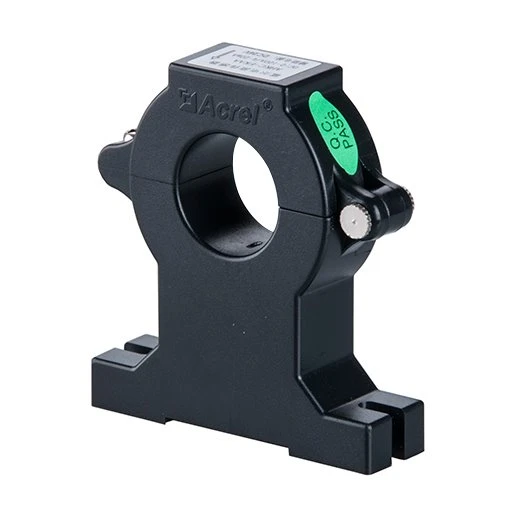

Zamknięty czujnik prądu Halla

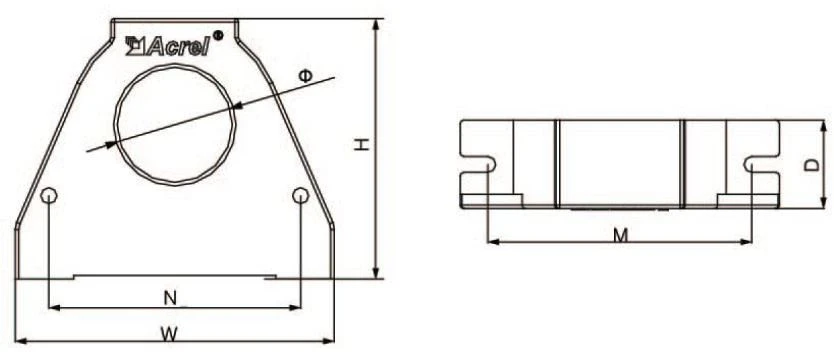

Rys.1

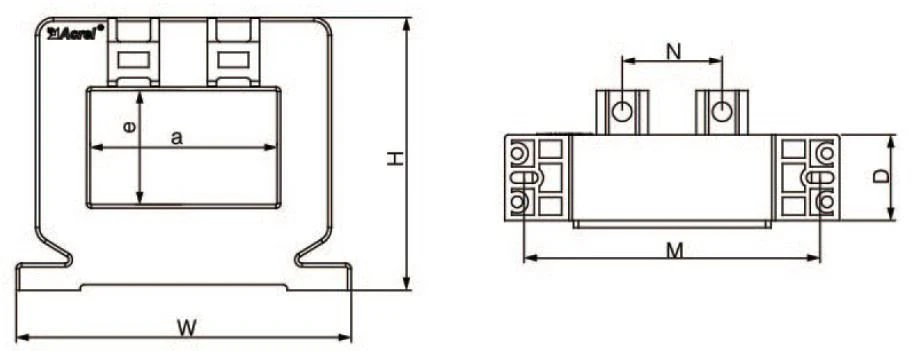

Rys.2
Specyfikacja rozmiaru | Rozmiar konturu (mm) | Rozmiar przelotowy (mm) | Montażu | Rysunek | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Rys.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Rys.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Rys.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Rys.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Rys.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Rys.2 |
AHKC-KAPELUSZ | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Rys.2 |
Wskaźnik bieżącej płynności
| Specyfikacja | Prąd znamionowy | Zasilacz | Moc znamionowa | Przysłona pomiarowa (mm) | Dokładność |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0 ~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | PRĄD STAŁY 0~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0 ~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0 ~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-KAPELUSZ | 0 ~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Uwaga: Prąd znamionowy nieoznaczony wskazuje, że można mierzyć prąd wejściowy AC i DC, należy określić przy zamówieniu.
