Opis

Jednofazowy licznik energii AC Acrel Din Rail jest przeznaczony dla systemów zasilania, przedsiębiorstw przemysłowych i górniczych oraz przedsiębiorstw użyteczności publicznej w celu obliczania zużycia energii elektrycznej i zarządzania zapotrzebowaniem na energię elektryczną. Charakteryzuje się wysoką precyzją, niewielkimi rozmiarami i prostą instalacją. Integruje pomiar wszystkich parametrów elektrycznych z kompleksowym pomiarem energii elektrycznej.

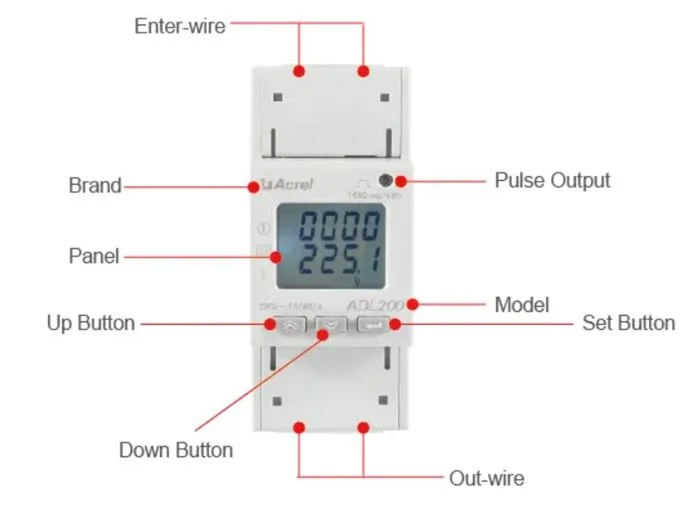

Wygląd

Parametry

Napięcie wejściowe	Odniesienie napięcie	Prąd przemienny 220V
	Odniesienie częstotliwość	50 Hz
	Moc konsumpcja	<>
Prąd wejściowy	Prąd podstawowy	10A
	Maksimum aktualny	80A
	Początkowy aktualny	4‰Ib
	Konsumpcja	<>
Wydajność pomiarowa	Dokładność pomiaru	1klasa
Wydajność pomiarowa	Zakres pomiarowy	000000,00 ~ 99999999 kWh
Dokładność zegara	Błąd≤0.5s/d
Aktywny puls	Szerokość impulsu	80±20ms
Aktywny puls	Stała impulsu	1000imp/kWh
Komunikacja	Interfejs	RS485 (A +, B-)
	Połączenie tryb	Ekranowane przewody skrętki
	Protokół	MODBUS-RTU
Funkcja	Opis funkcji	Funkcja zapewnia
Pomiar kWh	Jednofazowa aktywna kWh (dodatnia i ujemna), 3 miesiące historyczne dane energetyczne zamrożone magazynowanie	■
Pomiar parametrów elektrycznych	Napięcie, Prąd, Moc czynna, Moc bierna, Moc pozorna, Współczynnik mocy i Częstotliwość	■
Wyświetlacz LCD	8-bitowy wyświetlacz LCD z sekcją	■
Programowanie kluczy	3 do ustawiania parametrów, takich jak kod, adres, szybkość transmisji, wielotaryfowy i protokół komunikacyjny	■
Wyjście impulsowe	Impuls energii czynnej outpu	■
Wielotaryfowe	Dostosuj 4 strefy czasowe, 2 listy interwałów czasowych, 14 przedziałów czasowych w ciągu dnia i 4 stawki celne	□
Komunikacja	Interfejs komunikacyjny: RS485, Protokół komunikacyjny: MODBUS-RTU	■

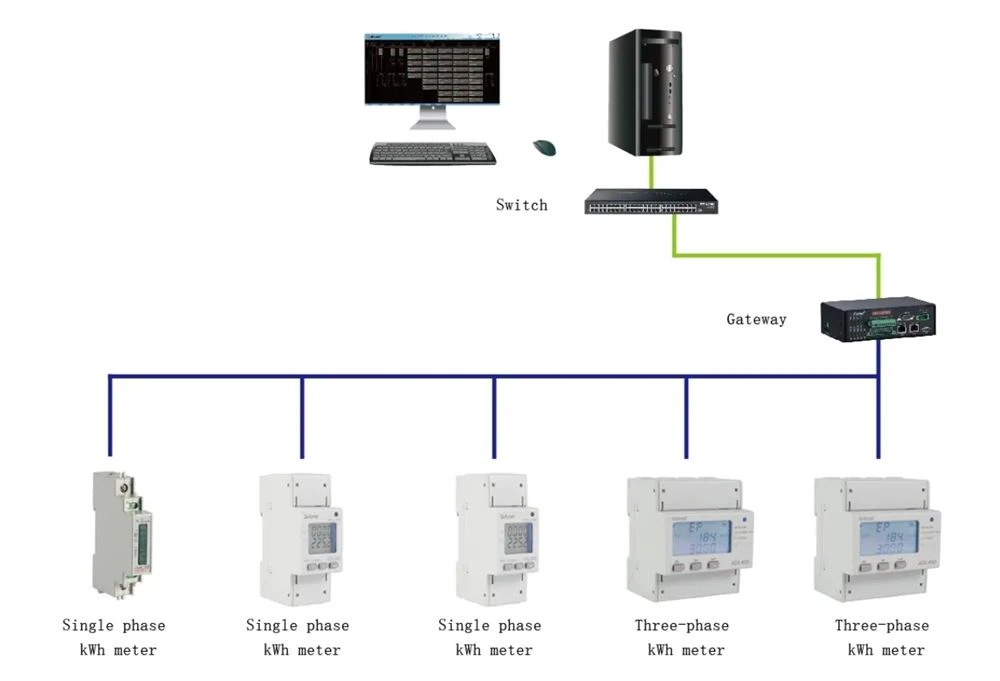

Nasz jednofazowy miernik mocy może testować całkowitą aktywną kwh i mierzyć napięcie, prąd, moc i inne parametry elektryczne, również z opcjonalną funkcją RS485 Modbus RTU. Wygodne jest monitorowanie, zbieranie i zarządzanie energią elektryczną. Wyposażony jest w port komunikacyjny RS485 i dostosowany do MODBUS-RTU. ADL może być stosowany we wszelkiego rodzaju systemach sterowania, systemach SCADA i systemach zarządzania energią.

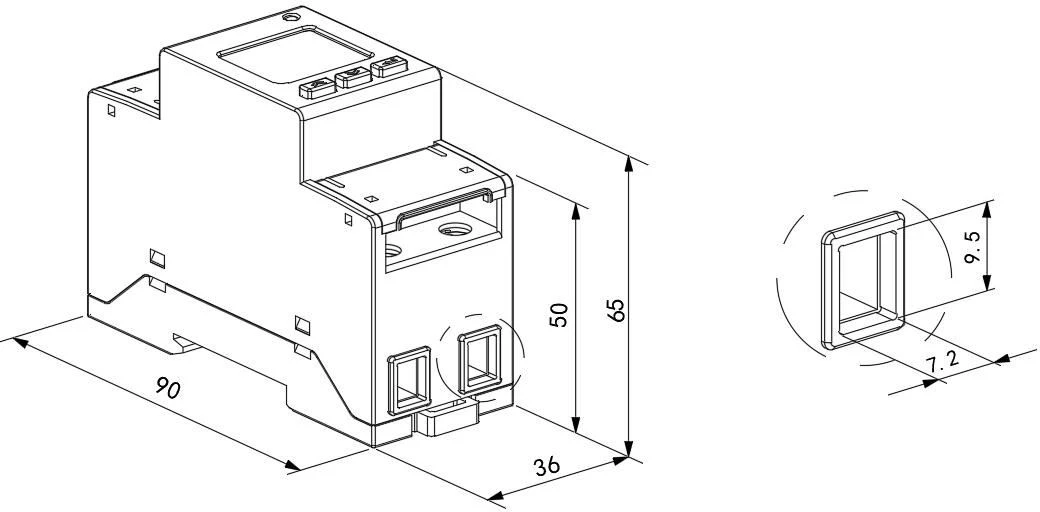

Wymiary

Awaria zasilania pomocniczego

●Wydajność awarii: licznik energii i nie świeci się po włączeniu.

●Rozwiązywanie problemów:

1. Sprawdź, czy okablowanie zasilacza pomocniczego jest zgodne z

schemat okablowania przyrządu oraz informację, czy okablowanie jest luźne, czy odpadające;

2. Użyj multimetru, aby zmierzyć, czy wartość napięcia wejściowego zasilacza pomocniczego mieści się w normalnym zakresie napięcia roboczego instrumentu.

Awaria wejścia sygnału

●Wydajność awarii: Po włączeniu licznika energii moc wyświetlacza lub liczba energii nie jest dokładna.

●Rozwiązywanie problemów:

1. Przełącz interfejs wyświetlacza licznika energii na interfejs zasilania (aktywny P, współczynnik mocy λ), sprawdź, czy wyświetlacz mocy jest ujemny i czy współczynnik mocy wynosi między

0,9-0,95, a następnie sprawdź, czy wejście i wyjście bieżącej linii sygnałowej są odwrócone ( To znaczy, że przychodząca linia prądu musi być zgodna z przychodzącym końcem instrumentu), I spójna z okablowaniem na liczniku energii.

Awaria komunikacji

●Wydajność awarii: Po włączeniu licznika energii nie może normalnie komunikować się z komputerem-hostem.

●Rozwiązywanie problemów:

1. Wartość napięcia między wyjściem komunikacyjnym A i B przyrządu pomiarowego powinna wynosić od +(4,4-4,5)V;

2. Sprawdź, czy metoda okablowania komunikacyjnego jest prawidłowo okablowana zgodnie ze schematem okablowania (to znaczy, że zacisk komunikacyjny A / B instrumentu powinien odpowiadać portowi szeregowemu komunikacji A / B).
