Opis produktu

Czujnik prądu Halla w zamkniętej pętli jest również nazywany magnetycznym czujnikiem prądu równoważącego Halla. Łączy wspomnianą teorię z teorią równoważenia magnetycznego. Innymi słowy, koncentrator pola ferromagnetycznego koncentruje pole magnetyczne generowane przez prąd pierwotny i stosuje je do komponentu Halla. Następnie sygnał napięciowy wyjściowy z komponentu Halla jest wzmacniany i staje się wejściem wzmacniacza mocy. Prąd offsetowy przepływa przez wtórną cewkę kompensacyjną.

Pole magnetyczne generowane przez cewkę wtórną jest przeciwne do pola generowanego przez prąd pierwotny. W ten sposób pole podstawowe jest kompensowane, a wydajność Halla jest stopniowo zmniejszana. Gdy pole pierwotne jest równoważne drugiemu, a prąd przesunięcia utrzymuje stabilność, jest to równoważenie magnetyczne. Obwód ten składa się głównie z komponentu konwersji elektromagnetyzmu, wzmacniacza obwodu i obwodu kompensacji napędu.

Wygląd

AHBC-LT1005

AHBC-LF

AHBC-LTA

Wymiar

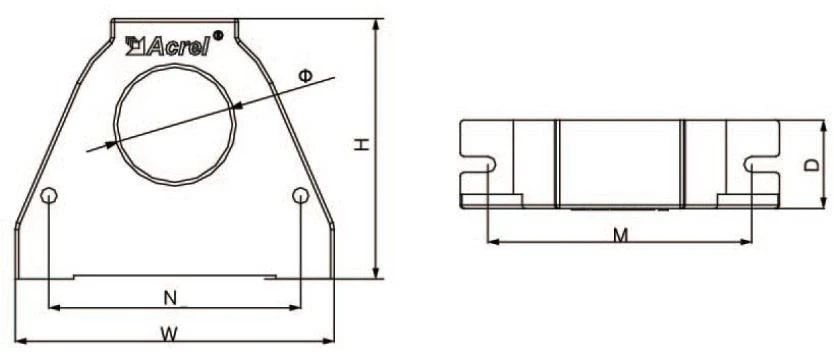

Rys.1

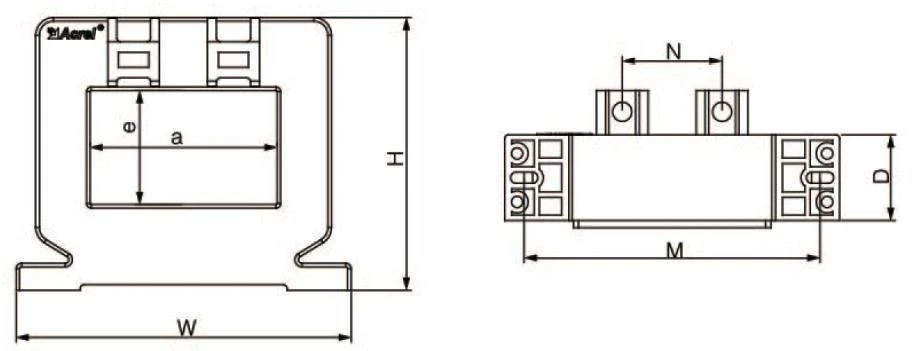

Rys.2

Specyfikacja rozmiaru	Rozmiar konturu (mm)			Rozmiar przelotowy (mm)			Montażu rozmiar (mm)		Rysunek
Specyfikacja rozmiaru	W	H	D	a	e	Φ	M	N	Rysunek
AHKC-E	53	72	16	/	/	21	47	/	Rys.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Rys.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Rys.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Rys.2
AHKC-F	74	57	22	43	13	/	/	22	Rys.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Rys.2
AHKC-KAPELUSZ	94	76.5	24	52.5	32	/	83	28	Rys.2

Wskaźnik bieżącej płynności

Specyfikacja	Prąd znamionowy	Zasilacz	Moc znamionowa	Przysłona pomiarowa (mm)	Precisio n stopień
AHKC-E	0~(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0 ~(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0~(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	PRĄD STAŁY 0~(50-500)A	12V/15V/24 V	4 ~ 20mA	20.5*10.5	1
AHKC-F	0 ~(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0 ~(200-1500)A	±15V	5V	52*15	1
AHKC-KAPELUSZ	0 ~(400-2000)A	±15V	5V	52*32	1
