Opis produkcji

Czujniki napięcia dc serii BM są modułem pomiarowym, który przekształca zmierzone napięcie DC na proporcjonalny prąd stały lub sygnał napięcia DC zgodnie z teorią izolacji optycznej. Strona wejściowa jest wysoce izolowana od strony wyjściowej.

Wysoka dokładność, liniowość i integracja, mały rozmiar, prosta konstrukcja, długotrwała stabilność i możliwość dostosowania do różnych warunków pracy. Są one szeroko stosowane do sterowania systemami i wykrywania urządzeń elektrycznych w sektorach energetycznym, naftowym, wydobywczym, chemicznym, kolejowym, komunikacyjnym, automatyki budynkowej.

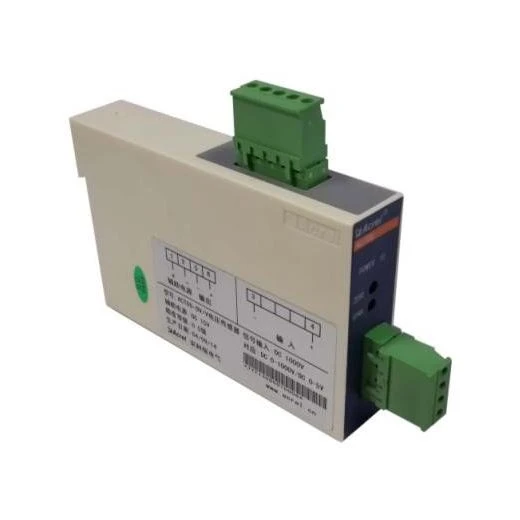

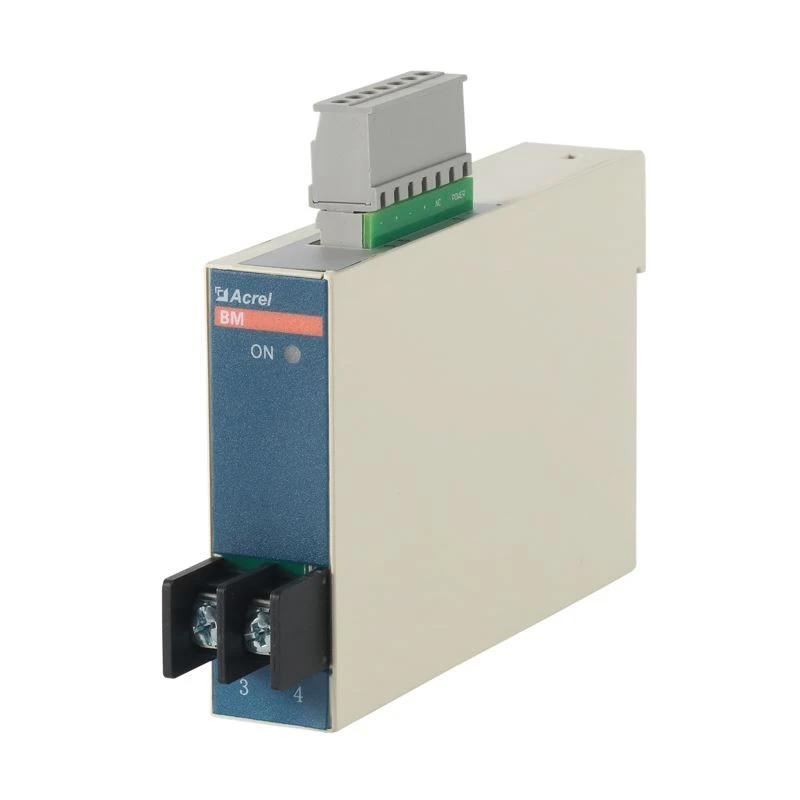

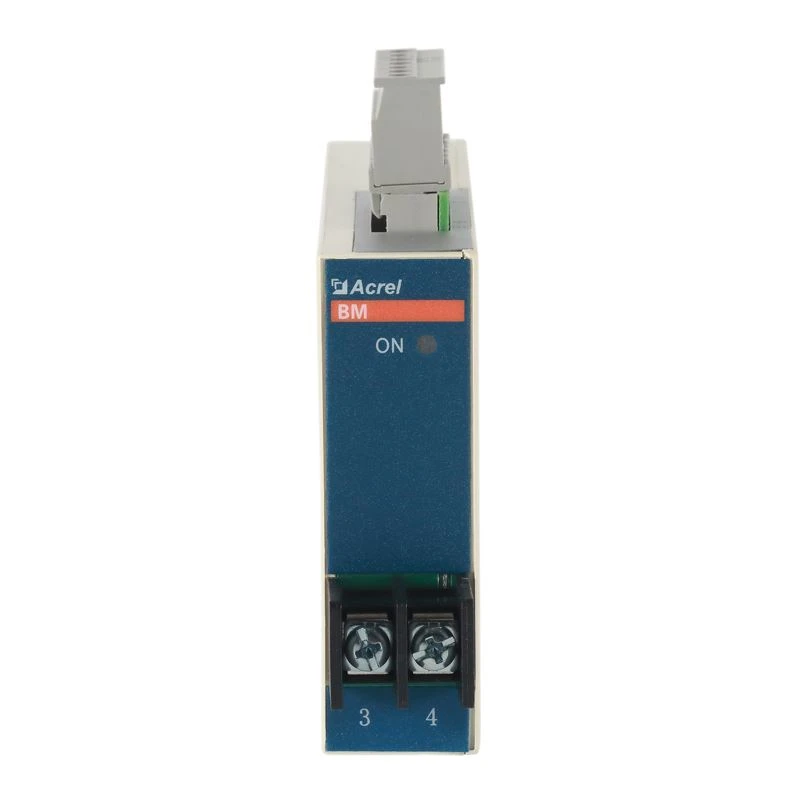

Wygląd

Parametry

Parametry techniczne		Indeks
Wkład		Napięcie znamionowe DC300 ~ 1500V
		Zakres pomiaru napięcia 120% * Vpn
Wyjście	Wartość nominalna	napięcie: DC 0-5V, DC0-10V; prąd: DC 4-20mA, DC 0-20mA
	Zabezpieczenie przed przeciążeniem	wydajność≤ 150% pełnej skali
	Odporność na obciążenia	>5000Ω (napięcie wyjściowe)/<450ω(current>
Zasilacz		DC12V / DC15V / DC24V / DC48V (opcjonalnie)
Stopień precyzji		0.5
wytrzymać napięcie		Częstotliwość zasilania z napięciem 3500VAC między wejściem/ wyjście i zasilanie
Błąd liniowości		0.2%
Napięcie offsetowe / Prąd offsetowy (Ta =+25°C)		50mV (odpowiada napięciu wyjściowemu) / 80uA (odpowiada wyjściu prądowemu)
Czas reakcji		≤ 30mS
Rezystancja izolacji		>20MΩ@DC500V

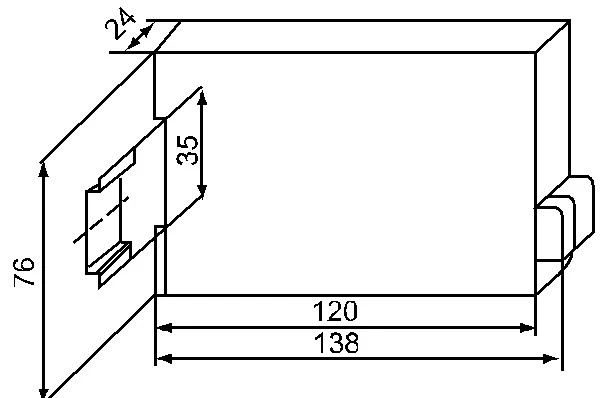

Metoda instalacji		Z szyną prowadzącą TS35
Warunki otoczenia	Temperatura	Temperatura pracy: -10 °C -+ 55 °C; temperatura przechowywania: -40 °C - + 85 °C
	Wilgotność	≤93% RH, bez rosy, bez agresywnego gazu
	Wysokość	≤2500m
