Opis
Acrel Wireless Trójfazowy Licznik Energii służy głównie do pomiaru trzech faz energii czynnej w sieciach niskiego napięcia. Ten bezprzewodowy licznik energii ma zalety, w tym kompaktowy rozmiar, wysoką precyzję, bogate funkcje. Zgodnie z różnymi wymaganiami.
Istnieje wiele funkcji komunikacyjnych, takich jak komunikacja RS485, 2G, NB, 4G, WiFi, dodając nowy tryb próbkowania prądu za pomocą zewnętrznego transformatora. Można go elastycznie zainstalować w skrzynce rozdzielczej, aby osiągnąć podpunktowe pomiary energii elektrycznej, nadzór nad eksploatacją i konserwacją lub wymagania dotyczące monitorowania mocy dla różnych regionów i różnych obciążeń.

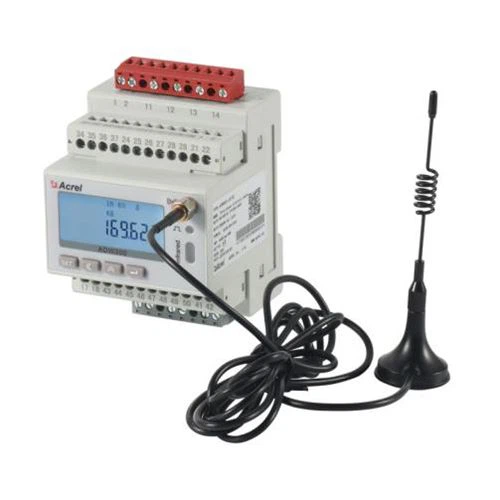

Wygląd
 |  |  |
Wraz z rozwojem technologii sieci rozległych o niskim poborze mocy (LPWAN), takich jak urządzenia LoRa firmy Acrel i otwarty protokół LoRaWAN, nowe inteligentne rozwiązania pomiarowe energii elektrycznej okazują się atrakcyjną alternatywą dla innych opcji łączności zarówno dla sieci Internetu rzeczy (IoT), jak i aplikacji inteligentnych sieci. Liczniki energii Lora/LoRaWAN umożliwiają pozyskiwanie odczytów liczników energii i przesyłanie danych na kilka kilometrów w celu agregacji.
Parametry
Wejście napięciowe | Napięcie znamionowe | 3×57,7/100 V, 3×220/380 V, 3×380/660 V, 3×,100 V, 3×380 V, 3×,660 V |
Odniesienie częstotliwość | 50 Hz | |
Konsumpcja | <0.5va(each> | |
Wejście prądowe | Prąd wejściowy | 3×1 ust. 6 lit. A); 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Rozpocznij bieżąco | 1‰Ib (klasa 0,5S), 4‰Ib(klasa1) | |
Konsumpcja | <1va(each> | |
Zasilanie pomocnicze | Zasilacz | AC85 ~ 265V |
| Pobór | <> | |
Wydajność pomiarowa | Norma | IEC62053-22: 2003, IEC62053-21: 2003 |
Energia aktywna dokładność | Klasa0.5S (ADW300), Klasa 1 (ADW300W) | |
Temperatura dokładność | ±2°C | |
Puls | Szerokość impulsu | 80±20ms |
Stała impulsu | 6400imp/kWh, 400imp/kWh | |
Komunikacja | Bezprzewodowy | Transmisja na 470MHz i maksymalna odległość w otwartej przestrzeni wynosi 1 km; 2G; NB;4G |
Podczerwony komunikacja | Stała szybkość transmisjis1200 | |
Interfejs | RS485(A、B) | |
Tryb połączenia | Ekranowane przewody skrętki | |
Protokół | MODBUS-RTU |
Opis funkcji
Funkcja | Opis funkcji | Funkcja zapewnia |
Tryb wyświetlania | WYŚWIETLACZ LCD | ■ |
Pomiary energii | Aktywne kWh (dodatnie i ujemne), kwadrant reaktywne energia energetyczna | ■ |
Pomiar elektryczny | U、I、 P、Q、S、PF、F | ■ |
Funkcja harmoniczna | THDv、Harmonicon 2-31 | ■ |
Wyjście impulsowe | Aktywne wyjście impulsowe | ■ |
Trójfazowy stopień niewyważenia | Niewyważenie napięcia, niewyważenie prądu | ■ |
Pomiar temperatury | Temperatura A/B/C/N(figuracja Alternatecon: T) | □ |
DI/DO | 4DI,2DO(Figuracja Alternatecon: K) | □ |
Po prądzie | Jednokierunkowe po prądzie(figuracja Alternatecon:L) | □ |
Wyświetlacz LED | Pulsacyjny wyświetlacz LED | ■ |
Zewnętrzny przekładnik prądowy | Zewnętrzny przekładnik prądowy typu otwartego (Alternatywna figuracja: W) | □ |
Parametr elektryczny | Pod napięciem, podprądem, nadprądem, pod obciążeniem itp | ■ |
Komunikacja | Komunikacja w podczerwieni | ■ |
RS485 (figuracja Alternatecon: C) | □ | |
Transmisja bezprzewodowa na 470MHz (Alternatywna figuracja: LR) | □ | |
GPRS (figuracja Alternatecon: 2G) | □ | |
NB-IOT(Figuracja Alternatecon: NB) | □ | |
4G (figuracja Alternatecon: 4G) | □ |
( ■ w □ opcjonalnie )
Wymiary
Wymiary transformatora różnicowoprądowego
Specyfikacje | CurrentRating | Średnica wewnętrzna Φ mm | Średnica zewnętrzna Φ mm | Ciężar |
AKH-0.66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100 ~ 250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400 ~ 800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800 ~ 1500A | 200 | 240 | 1.94 |
Profesjonalne wsparcie techniczne i maszyny przetwórcze
Cytat
(skontaktuj się z nami, aby poznać cenę wersji WiFi / 4G)
