Opis

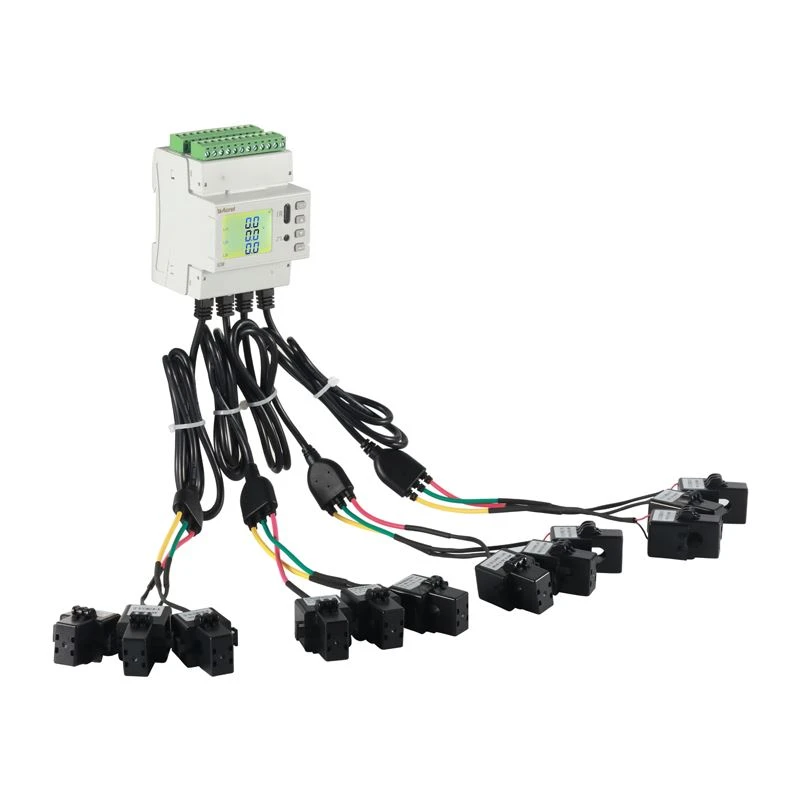

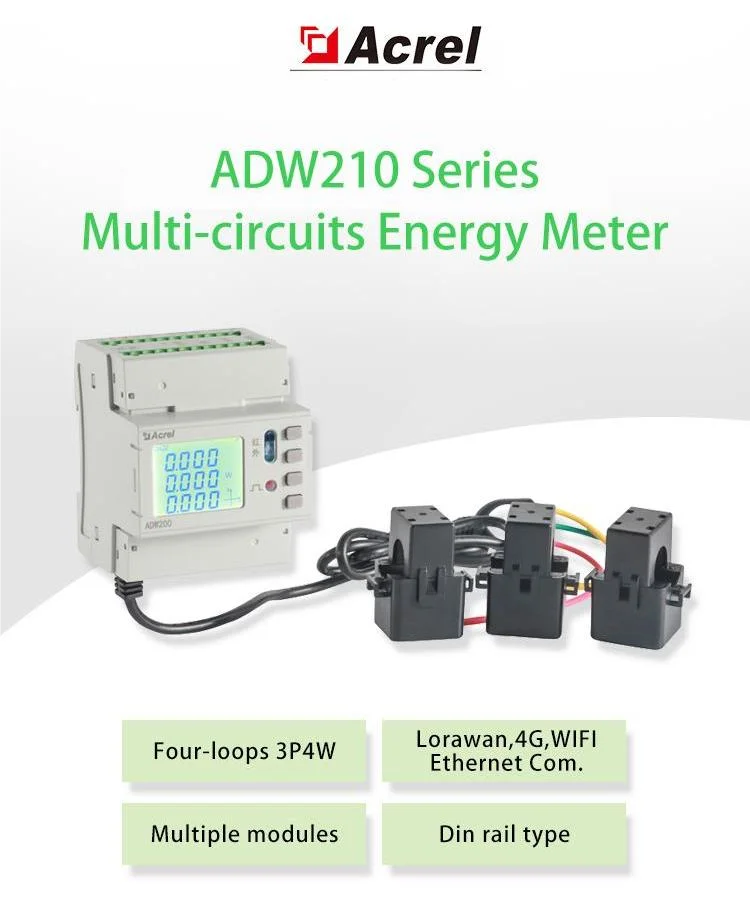

ADW210

Liczniki mocy Acrel ADW2XX serii szynowej wielopętlowej są głównie używane do pomiaru pełnych parametrów elektrycznych wielu obwodów trójfazowych. Jednocześnie można podłączyć do czterech wejść prądu pętli trójfazowej. Może mierzyć napięcie i prąd, moc, współczynnik mocy, kąt fazowy, asymetrię, harmoniczne i inne parametry.

Dokładność

Moc czynna: klasa 1
Moc bierna: klasa 2

Częstotliwość

Zakres:50 - 60Hz

Wyjście impulsowe

Aktywne wyjście impulsowe i reaktywne wyjście impulsowe

Konsumpcja

<0.5VA(Single phase)

Wymiary (dł.*szer.*wys.)

Rozmiar panelu (dł. × szer.): 72*97,7*36 mm

Bezprzewodowy

Transmisja na częstotliwości 470MHz i maksymalny dystans w otwartej przestrzeni to 1km; 2G; NB

Prąd początkowy

4 funty

xxxx

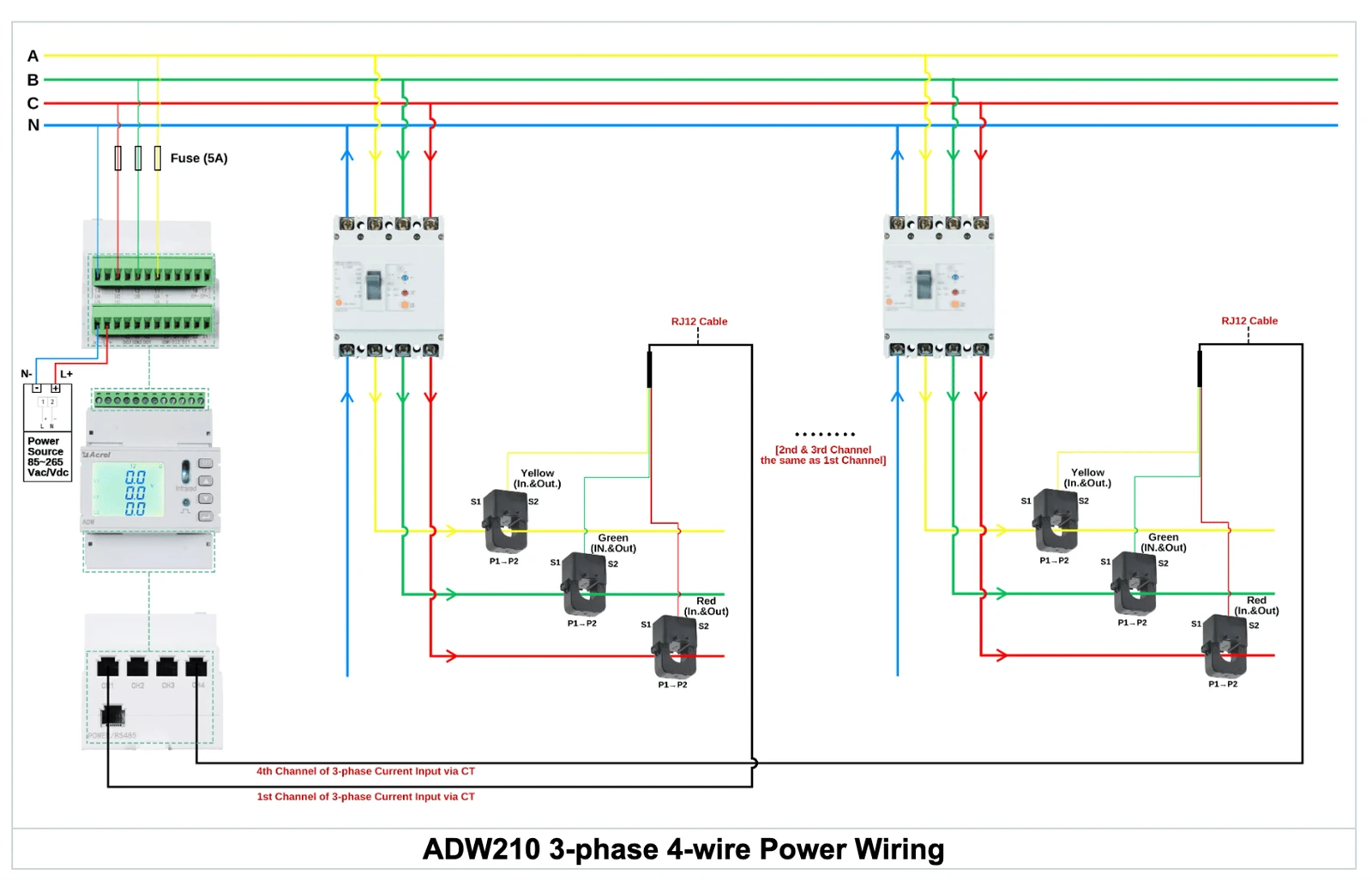

Specyfikacja		3 fazy 3 przewody, 3 fazy 4 przewody
Woltaż	Napięcie znamionowe	3*220/380V
	Konsumpcja	<0.5VA
Aktualny	Prąd wejściowy	5A,100A
	Konsumpcja	<0.5VA
Dokładność	Aktualny	Klasa 0.5
	Moc czynna	Klasa 1
	Moc bierna	Klasa 2
Komunikacja		RS485 (Modbus RTU)
Wilgotność względna		Mniej niż lub równo 95% (bez kondensacji)
Zarys	Dł.szer.wys.(mm)	7297.936
Temperatura	Operacyjny	-25~55 stopni
Temperatura	Przechowywanie	-40~80 stopni
Wilgotność		Mniej niż lub równo 95% (bez kondensacji)
Wysokość		<2000m

Funkcjonować

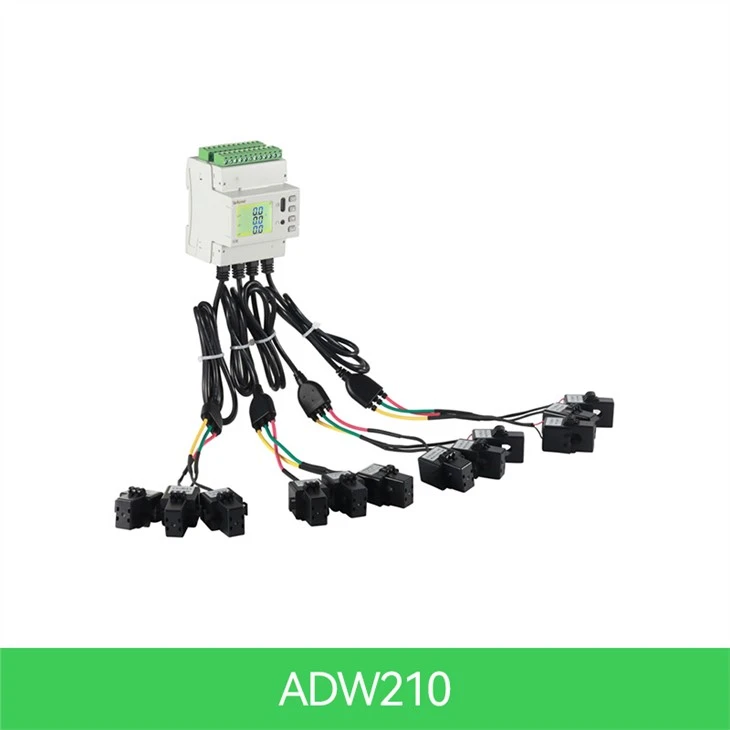

Mierniki mocy AC Three Phase Energy Monitor Power Meters serii ADW210 typu rail-type multi-loop są głównie używane do pełnego pomiaru parametrów elektrycznych wielu pętli trójfazowych. Mogą być jednocześnie podłączone do wejścia prądowego maksymalnie czterech pętli trójfazowych.

ADW210

●N (1, 2, 3, 4) pomiar parametrów elektrycznych obwodu trójfazowego, zewnętrzny przekładnik prądowy;

●Monitorowanie napięcia/prądu trójfazowego, prądu składowej zerowej i częstotliwości;

●Monitorowanie mocy trójfazowej, mocy całkowitej (czynnej, biernej i pozornej);

●Monitorowanie współczynnika mocy trójfazowej i całkowitego współczynnika mocy;

●Monitorowanie kąta fazowego napięcia/prądu, stopnia asymetrii napięcia/prądu;

●Monitorowanie całkowitych harmonicznych i 2-31 podharmonicznych napięcia i prądu;

●Ekstremalne zapisy napięcia, prądu i mocy dla bieżącego i poprzedniego miesiąca;

●Maksymalny prąd, maksymalne zapotrzebowanie na moc, prąd w czasie rzeczywistym i zapotrzebowanie na moc w czasie rzeczywistym;

●200 rekordów zdarzeń, rejestrowanie akcji DIDO;

●Obsługa alarmów przepięciowych, przetężeniowych, zaniku fazy, połączeń DI i innych;

●4-strefa czasowa 14-ustawienie tempa czasu;

●Czterokwadrantowa statystyka energii elektrycznej, 12- miesięczne stawki energii elektrycznej;

●31 dni czterokwadrantowego i wielotaryfowego zamrażania energii elektrycznej, pomiaru energii elektrycznej w przód i w tył;

●Wejście dwukierunkowe, wyjście dwukierunkowe, komunikacja RS485, aktywne wyjście impulsowe (można przełączać odpowiednią pętlę).

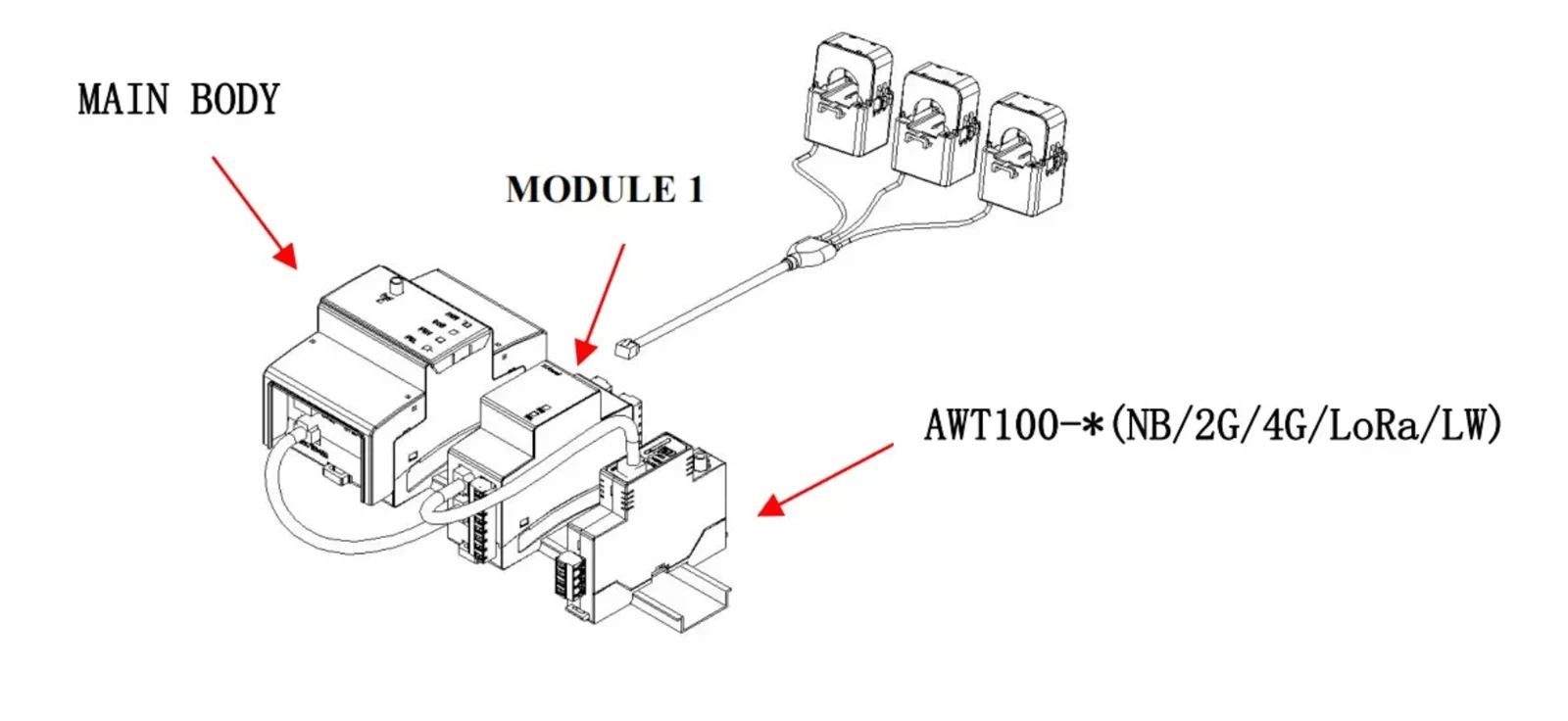

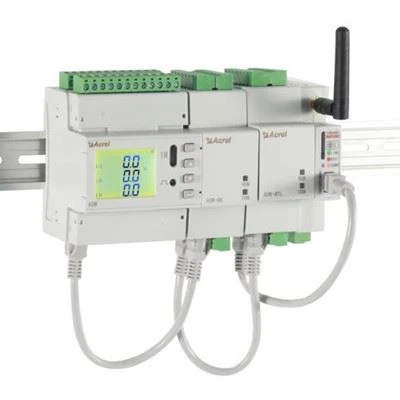

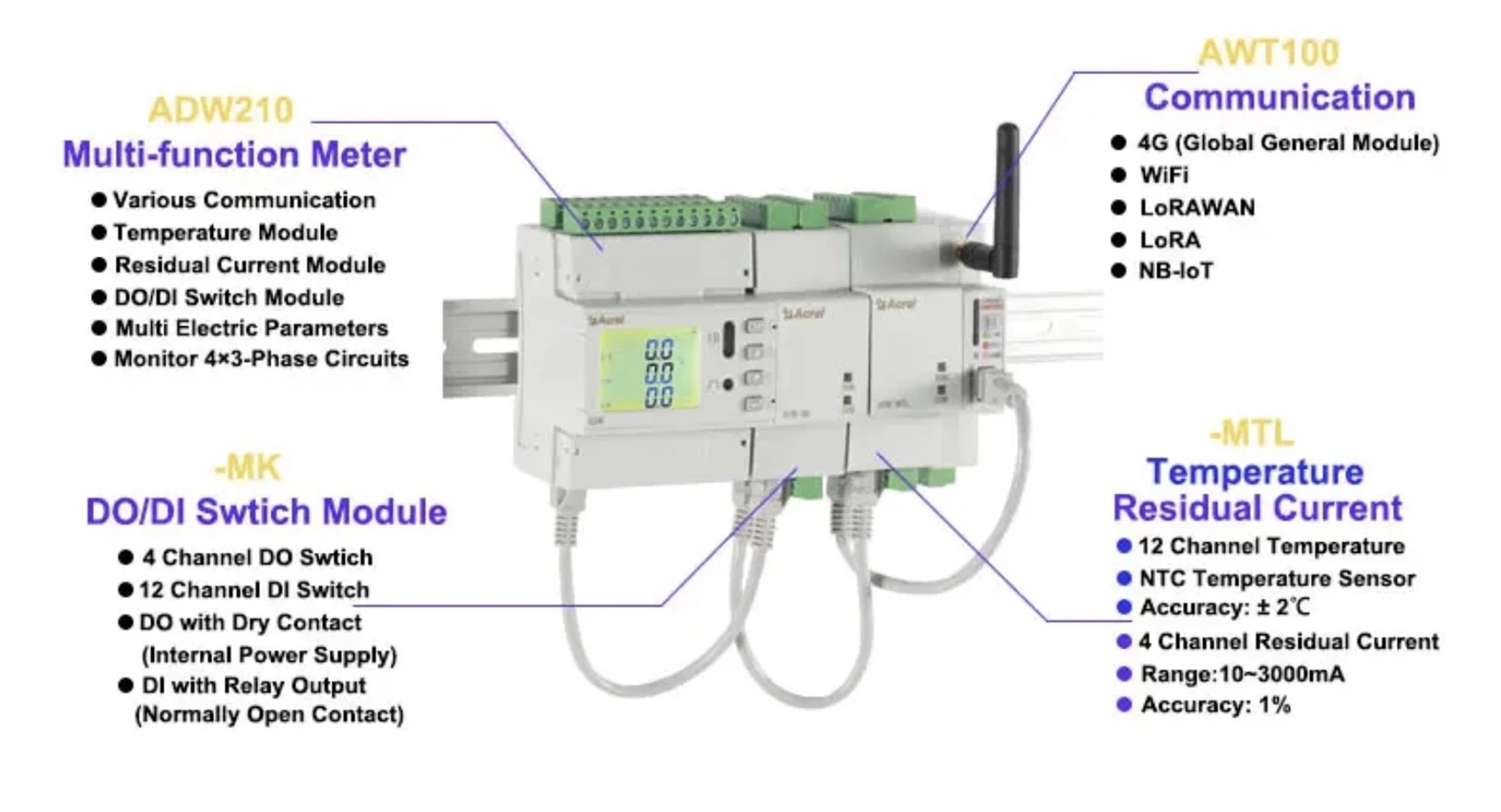

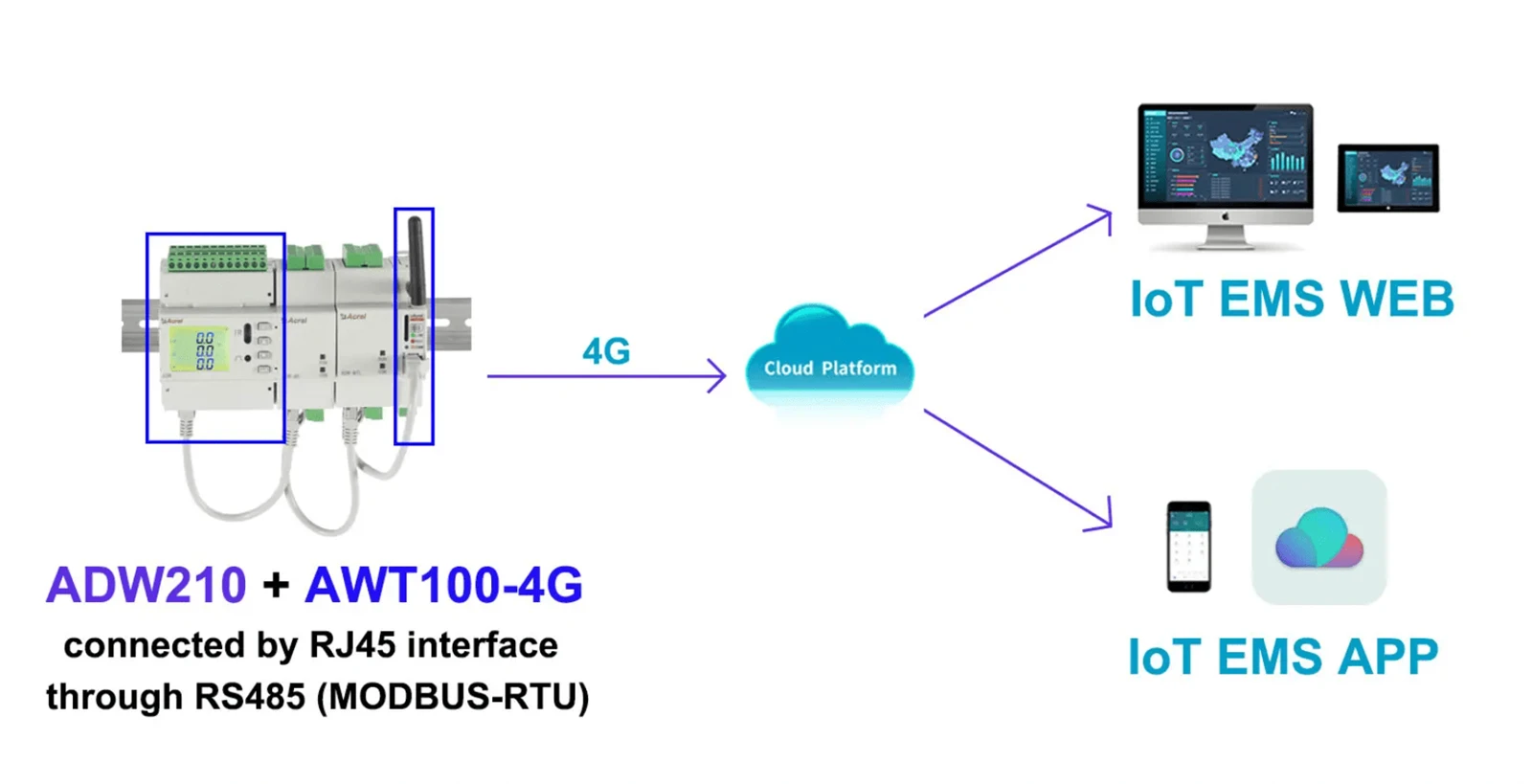

Rozszerzony moduł komunikacyjny --- AWT100:

●AWT100

● 4G (Globalny moduł ogólny)

● Wi-Fi

● LoRaWAN

● LoRa

● NB-IoT

Rozszerzony moduł	Opis
Moduł komunikacyjny AWT100	4G (Globalny moduł ogólny)
	4G (moduł południowoamerykański)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	NB-IoT

RozszerzonyModuł pomiaru temperatury kabla i prądu resztkowego --- MTL

●MTL

● Pomiar temperatury:-20 stopień ~+100 stopień

● Pomiar prądu resztkowego: 10~3000 mA

● Dokładność: Temperatura: ± 2 stopnie; Prąd resztkowy: 1% (klasa 1)

product-482-408

Rozszerzony moduł	Opis
-Temperatura MTC i prąd różnicowy Moduł pomiarowy	Pomiar temperatury	-20 stopień ~+100 stopień
	Pomiar prądu różnicowego	10~3000mA
	Dokładność	Temperatura: ± 2 stopnie; Prąd resztkowy: 1% (klasa 1)
	Zasilacz	DC 12V; pobór mocy: mniejszy lub równy 1 W; interfejs RJ45
	Komunikacja	Interfejs RJ45; MODBUS-RTU (komunikacja z jednostką główną)

RozszerzonyModuł dodatkowej funkcji przełącznika DO/DI --- MK

●MK

● 12 kanałów DI (wejście cyfrowe)

● 4-kanałowe DO (wyjście cyfrowe)

product-482-408

Rozszerzony moduł	Opis
-Moduł przełącznika MK	12 × DI (wejście)	Wejście styku suchego z wbudowanym zasilaczem
	4 × DO (wyjście)	Wyjście przekaźnika ze stykiem normalnie otwartym; obciążalność prądem zmiennym 250 V/3 A, prądem stałym 30 V/3 A
	Zasilacz	DC 12V; pobór mocy: mniejszy lub równy 1 W; interfejs RJ45
	Komunikacja	Interfejs RJ45; MODBUS-RTU (komunikacja z jednostką główną)
