Opis produktu

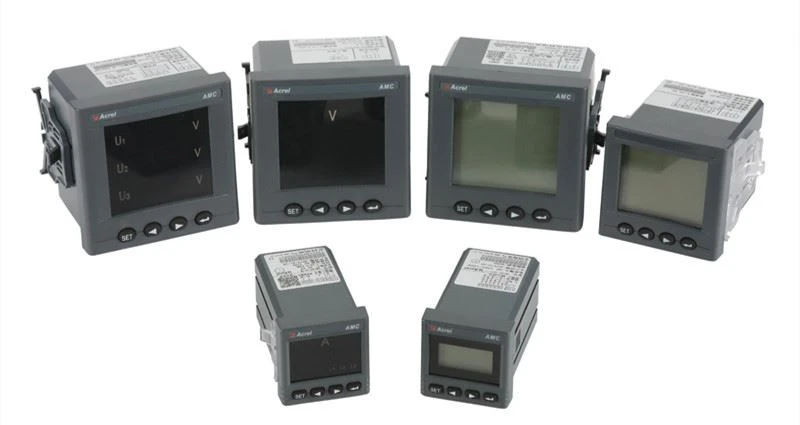

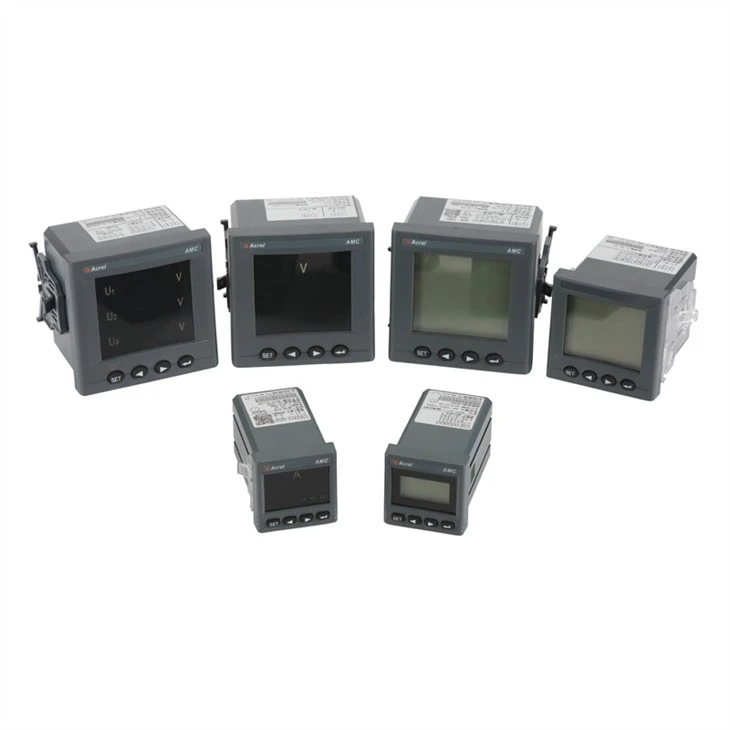

Acrel AMC Series Panel Trójfazowy miernik mocy AC, inteligentne urządzenie do zbierania i monitorowania energii to inteligentny licznik przeznaczony do monitorowania mocy systemów energetycznych, przedsiębiorstw przemysłowych i górniczych, mediów i inteligentnych budynków. Integruje pomiar parametrów mocy (takich jak prąd jednofazowy lub trójfazowy, napięcie i moc czynna). Moc, moc bierna, moc pozorna, częstotliwość, współczynnik mocy) oraz monitorowanie mocy i zarządzanie oceną.

Jednocześnie ma wiele funkcji interfejsu peryferyjnego dla użytkowników do wyboru: dzięki interfejsowi komunikacyjnemu RS485 protokół MODBUS-RTU może zaspokoić potrzeby zarządzania siecią komunikacyjną; Wyjście analogowe 4-20mA może odpowiadać zmierzonym parametrom elektrycznym, spełniać wymagania interfejsu DCS Such; z wejściem przełącznika i wyjściem przekaźnikowym może realizować funkcję "zdalnego sygnału" i "zdalnego sterowania" wyłącznika.

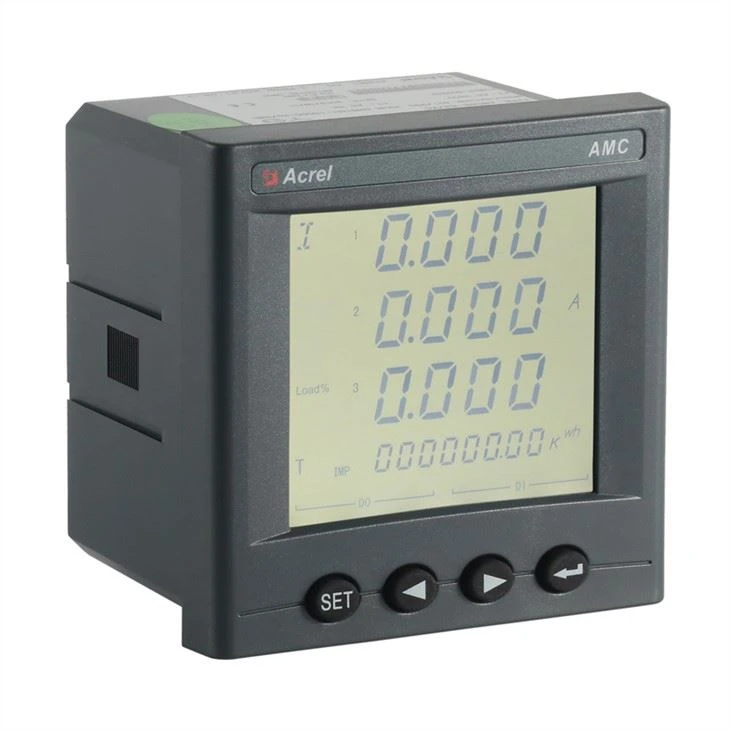

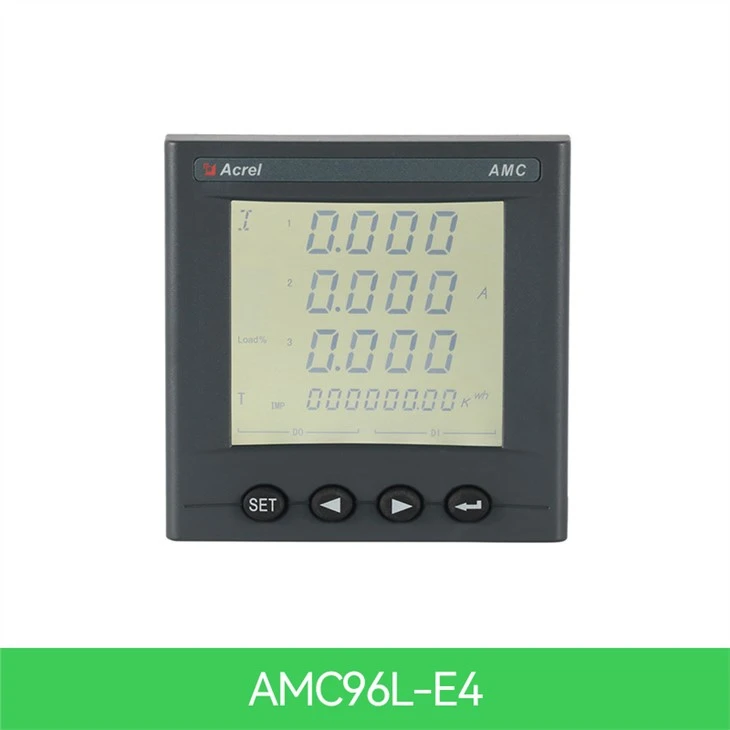

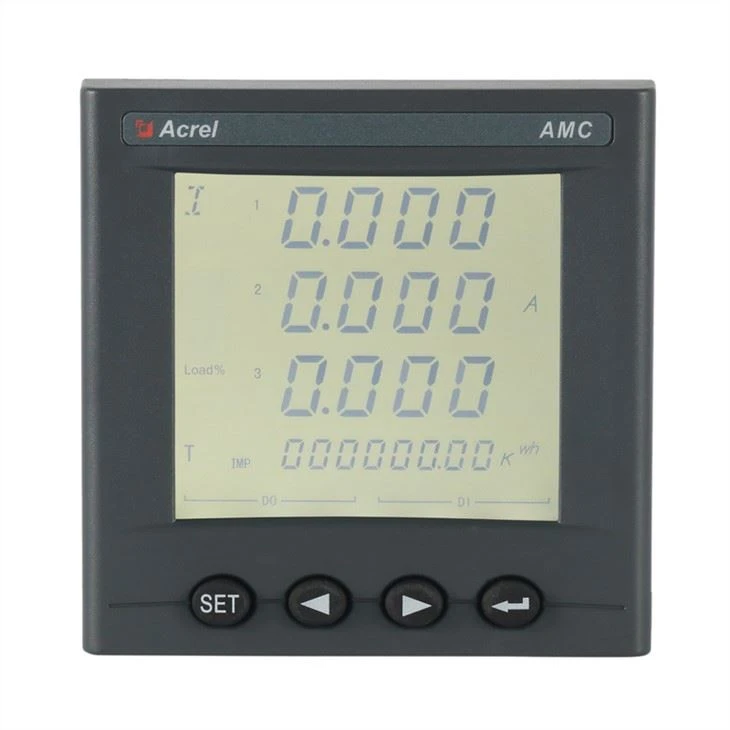

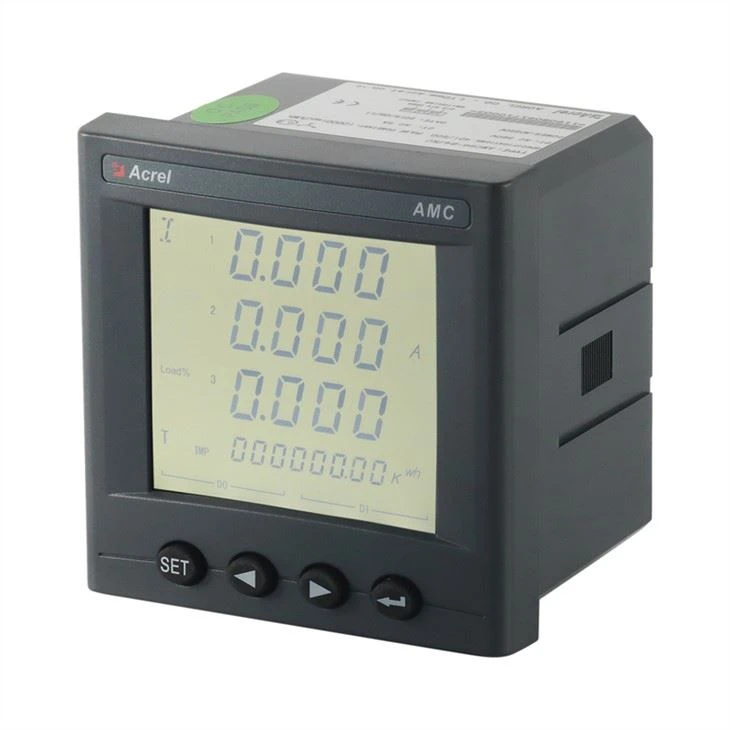

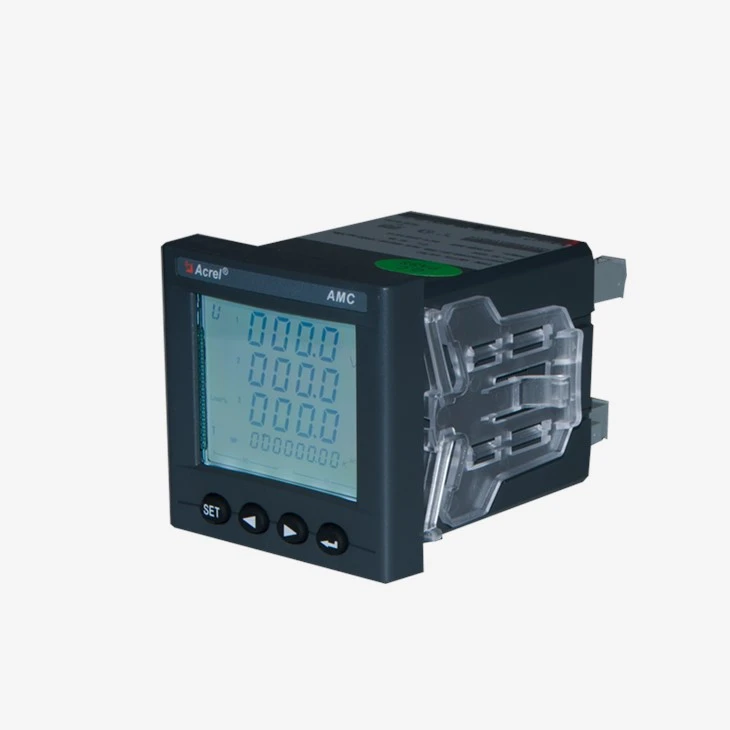

Wygląd

Interfejs wyświetlacza LED / LCD o wysokiej jasności, ustawianie parametrów i sterowanie za pomocą przycisków, idealny do systemów monitorowania zasilania w czasie rzeczywistym. Może bezpośrednio zastąpić konwencjonalne przetworniki mocy i przyrządy pomiarowe. Jako inteligentny, cyfrowy komponent akwizycji front-end, instrument był szeroko stosowany w różnych systemach sterowania, systemach SCADA i systemach zarządzania energią.

Parametry

Parametry techniczne			Wartość
Wkład	Połączenie		3-fazowy-3-przewodowy, 3-fazowy-4-przewodowy
	Częstotliwość		45–65 Hz
	Napięcie		Ocena: Trójfazowy: AC 3×57.7V / 100V (100V) 、 3×220V / 380V (400V) 、 3×380 V / 660 V (660 V) (tylko rozmiar 96) Uwaga:Profil 72 nie nadaje się do zastosowań wysokonapięciowych
			Przeciążenie:1,2 krotności {ciągłe): 2-krotna ocena na 1 sekundę
			Pobór:<>
	Aktualny		Ocena: AC IA、5A
			Przeciążenie: 1,2 krotności (ciągłe); 10-krotna ocena na 1 sekundę
			Pobór:<>

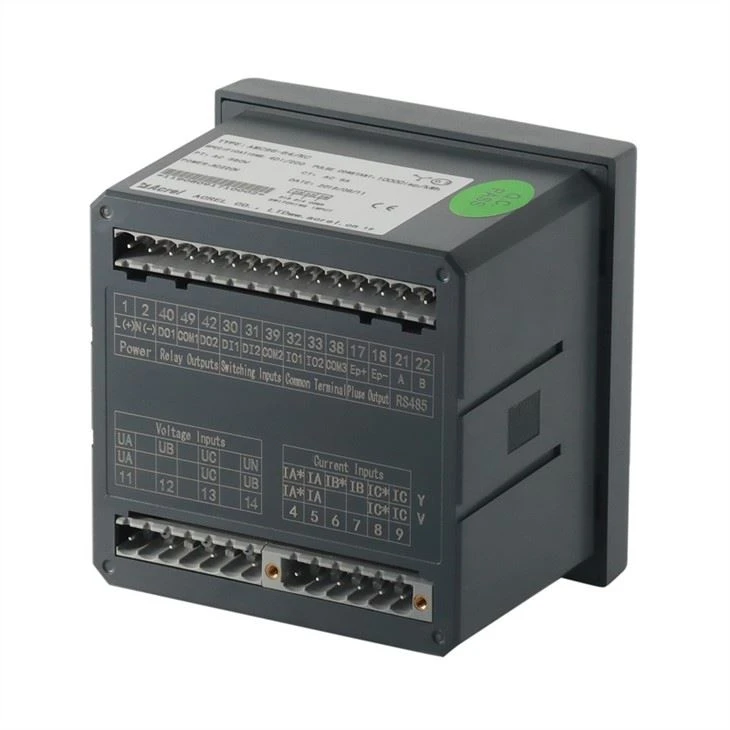

Wyjście	Energia elektryczna		Tryb wyjściowy: impuls fotosprzęgacza z otwartym kolektorem
			Stała impulsowa: 10000imp / kWh (ustawialny), patrz schemat okablowania, aby uzyskać szczegółowe informacje;
	Komunikacja		RS485port, protokół Modbus -RTU, protokół DLT645 (wersje 07 i 97), szybkość transmisji 1200 ~ 38400
Funkcja	Przełączanie wejścia		Wejście suchego kontaktu, wbudowany zasilacz;
	Wyjście przełączające		Tryb wyjściowy: Przekaźnik normalnie otwarte wyjście stykowe
			Pojemność styku: AC 250V / 3A、 DC 30V / 3A
	Wyjście analogowe		1-5V,4 - 20mA
Klasa dokładności			Częstotliwość: 0,05 Hz, prąd, napięcie: klasa 0,2, moc bierna: l .0class, reaktywna energia elektryczna: l .0class, aktywna moc:0,5klasa, aktywna energia elektryczna: 0,5klasa, 2-31 harmoniczna pomiar:±1%
Zasilacz			PRĄD PRZEMIENNY 85-265V DC 100V-350V	pobór mocy≤10VA
Bezpieczeństwo	Napięcie wytrzymywania częstotliwości zasilania		Między zasilaniem //Wyjściem przełączającym// Wejściem prądowym//napięciem Wejściowym a transmisją// Komunikacja //Wyjście impulsowe//wejście przełączające AC 2 kV 1min; Między zasilaczem、 wyjściem przełączającym 、 Wejściem prądowym 、 napięciem wejściowym AC 2 kV 1min; Między transmisją、 komunikacją, wyjściem impulsowym, wejściem przełączającym AC 1kV 1 min;
	Izolacja opór		Wejście、 Koniec wyjściowy do obudowy maszyny >100MΩ
Środowisko		Temperatura	praca: -25 °C ~ + 65 °C przechowywanie: -40 °C ~ + 80 °C
		Wilgotność	≤93%RH Bez kondensacji
		Wysokość	≤2500m

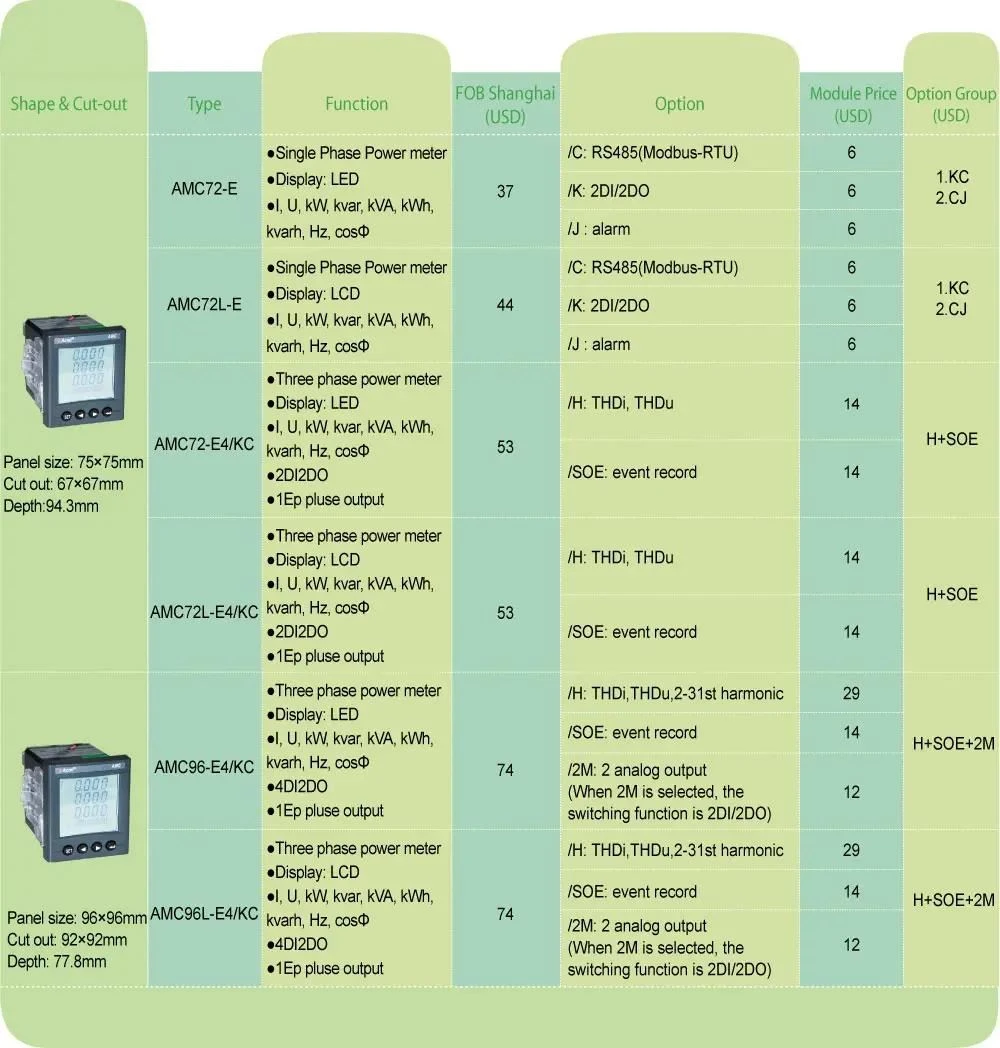

Opis funkcji

Funkcja	Opis funkcji	Funkcja zapewnia
Pomiar kWh	Aktywna kWh (dodatnia i ujemna)	■
	Reaktywne kWh (dodatnie i negatywne)	■
	A.B, C z dodatnim podziałem fazy aktywny energia	■
Pomiar parametrów elektrycznych	U、I	■
Pomiar parametrów elektrycznych	P、Q、S、PF、F	■
Pomiar harmonicznych	2 ~ 31ST Napięcie i prąd harmoniczny	£
Wyświetlacz LCD	12-bitowy wyświetlacz LCD, światło tła	■
Klucz programowanie	4 do komunikacji i zestawu Parametry	■
Wyjście impulsowe	Aktywne wyjście impulsowe	■
Analogowy Wyjście analogowe	2DI2DO	■
Komunikacja	Interfejs komunikacyjny: RS485, Protokół komunikacyjny: MODBUS-RTU	■
SOE	Rekord zdarzenia	£

( ■ w ramach £ opcjonalnie )

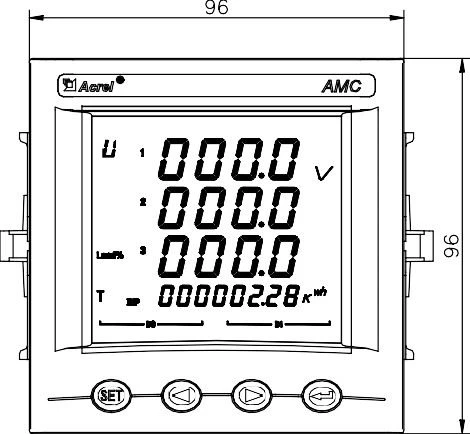

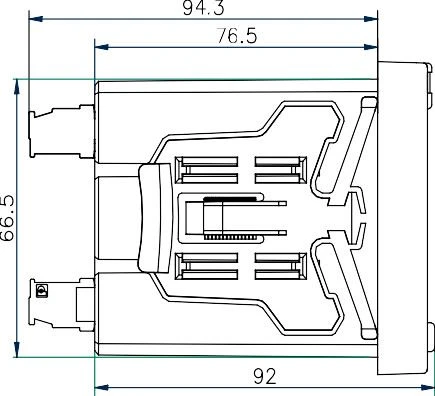

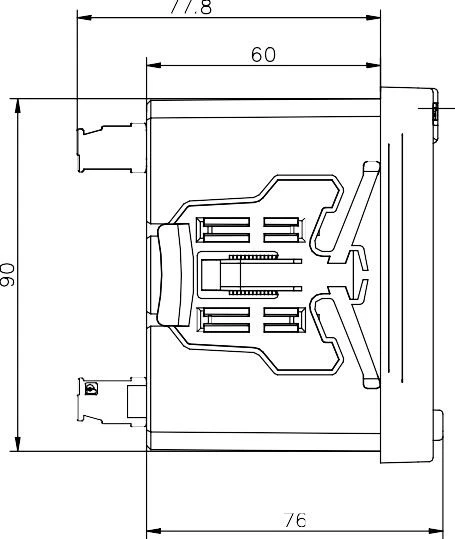

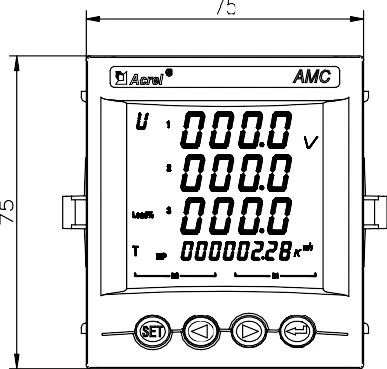

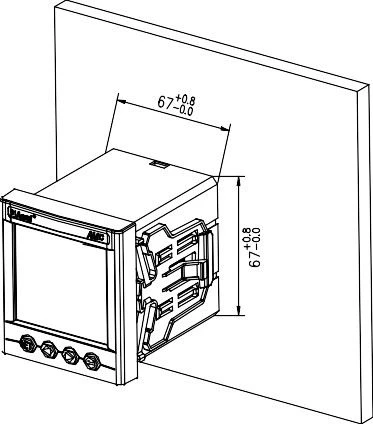

Wymiary

Zarys	rozmiar płyty czołowej		rozmiar obudowy			rozmiar wycięcia
Zarys	Szerokość	wysokość	Szerokość	wysokość	głębokość	Szerokość	wysokość
72 kwadrat	75	75	66.5	66.5	94.3	67	67
96 kwadrat	96	96	90	90	77.8	92	92
