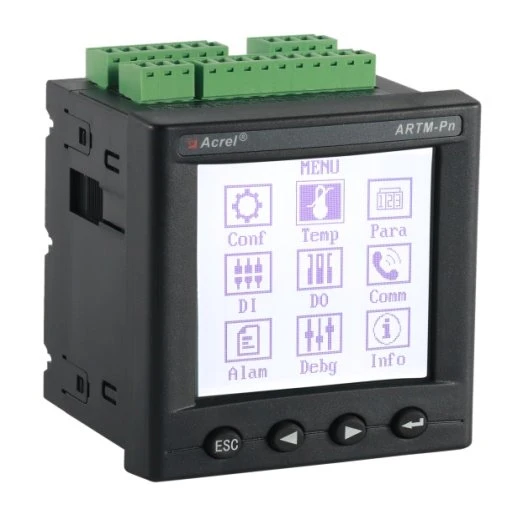

Wielokanałowy monitor temperatury

Bezprzewodowy sprzęt do pomiaru temperatury ARTM-Pn został opracowany zgodnie ze specyfikacją bezprzewodowego sprzętu do pomiaru temperatury, NB / T 42086-2016. Nadaje się do rozdzielnic wewnętrznych 3-35 kV, w tym wbudowanej rozdzielnicy, rozdzielnicy wózka ręcznego, rozdzielnicy stałej i rozdzielnicy z siatką pętlową.

Nadaje się również do rozdzielnic niskiego napięcia 0,4 kV, takich jak rozdzielnice stałe i rozdzielnice szufladowe. Bezprzewodowe czujniki temperatury mogą być instalowane w dowolnym punkcie grzewczym w rozdzielnicy, urządzenie wykorzystuje technologię bezprzewodowej transmisji danych do transmisji w czasie rzeczywistym monitorowanych danych temperaturowych i wyświetla takie dane na ARTM-Pn lokalnie. Ponadto można go połączyć w sieć za pośrednictwem portu RS485 w celu zdalnego inteligentnego monitorowania.

Elementy		Funkcje
Czujnik		ATE100, ATE200, ATE300B, ATE300, ATE400
Wejście znamionowe	Tryb okablowania	3P3L lub 3P4L
	Napięcie	100V
	Aktualny	5A
	Częstotliwość	50 Hz
Ocena dokładności	Prąd, napięcie	Klasa 0.5
	Moc czynna	Klasa 0.5
	Moc bierna	Klasa 0.5
	Energia	Klasa 0.5
Źródło zasilania		AC85 ~ 265V, DC100 ~ 300V
Pobór		8W
Komunikacja	Protokół	Modbus-RTU
	Szybkość transmisji (bps)	2400、4800、9600、19200
Środowisko	Temperatura	-10 °C ~ 55 °C
	Wilgotność	≤95%
	Ciśnienie atmosferyczne	86kPa ~ 106kPa
MTBF		≥50000 h

	Bezprzewodowy czujnik temperatury ATE400 Bezprzewodowy pomiar temperatury; Pomiar 240 punktów; 1 RS485 komunikacja szeregowa, Modbus-RTU; 2 przekaźniki alarmowe; Zasilacz adaptowany z AC/DC 220V, AC/DC110V Montaż na szynie Din
ABezprzewodowy czujnik temperatury te200 Bezprzewodowy pomiar temperatury; Pomiar 60 punktów; 1 RS485 komunikacja szeregowa, Modbus-RTU; Zasilacz dostosowuje się do DC24V.

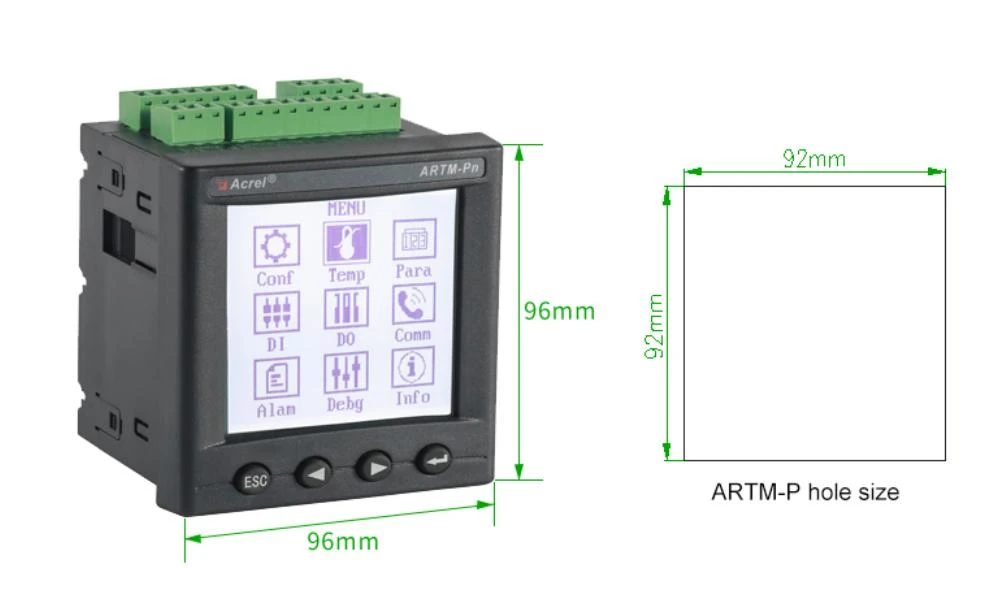

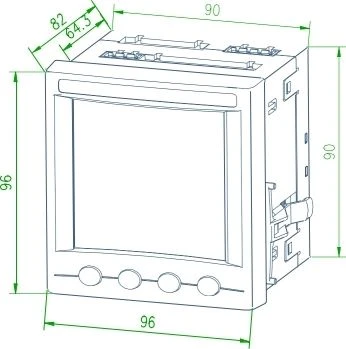

96 * 96 * 39 mm (L * W * H)

4-drożne wejście cyfrowe 2-drożne wyjście przekaźnikowe Zasilacz roboczy

Bezprzewodowy pomiar temperatury RS485 Komunikacja Typowe rozwiązanie

1)

2)

3)

Elektryczne kontaktowe urządzenie do pomiaru temperatury online serii ARTM składa się z bezprzewodowego czujnika pomiaru temperatury i terminala odbiorczego/wyświetlającego. Wszystkie dane temperatury można przesłać do bezprzewodowego systemu pomiaru temperatury, aby zrealizować kompleksowe monitorowanie styków elektrycznych w procesie transformacji i dystrybucji.

Niskonapięciowa główna szafa przychodząca jest wyposażona w 6 punktów; szafka kondensatora jest wyposażona w 3 punkty; szafka wyjściowa jest wyposażona w 3 punkty dla każdego obwodu.
