Opis

Korzystając z technologii próbkowania AC, liczniki energii elektrycznej serii PZ mogą mierzyć wiele parametrów elektrycznych sieci trójfazowej, takich jak prąd, napięcie, moc, energia elektryczna itp. Bezpośrednio lub pośrednio. Może być używany do wyświetlania lokalnego i połączony ze sprzętem kontrolnym w celu utworzenia systemu pomiarowego i kontrolnego.

Wyposażony w port komunikacyjny RS{0}}, przyjmujący zgodny protokół Modbus-RTU, mierniki mogą przełączać sygnał parametrów elektrycznych na standardowe wyjście analogowe, z czterokanałowym (dwukanałowym) przełączającym wejściem / dwukanałowym przełączanym wyjściem. W oparciu o różne wymagania, parametry elektryczne dla współczynnika transformacji, alarmu, komunikacji itp. można ustawić i kontrolować za pomocą przycisków na płycie czołowej.

Mierniki serii PZ charakteryzują się wysokim stosunkiem ceny do jakości i mogą zastąpić tradycyjne przetworniki i mierniki elektryczne. Jako zaawansowany inteligentny, cyfrowy element akwizycji front-end, te liczniki energii elektrycznej są szeroko stosowane w różnych systemach sterowania, systemach SCADA i systemach zarządzania źródłami energii.

Cechy

1. Licznik trójfazowego licznika energii ma dobre działanie uszczelniające i przeciwzakłóceniowe, dzięki czemu może zapewnić dokładny pomiar.

2. Wyższa dokładność dla napięcia: klasa 0.2, energia czynna: klasa 0.5. Napięcie można podłączyć do 660 V.

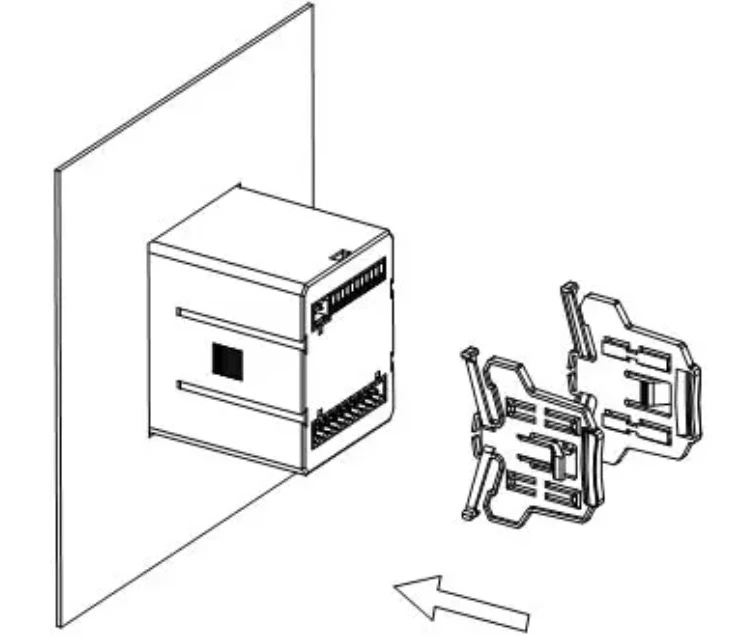

3. Konstrukcja 92*92/88*88 sprawia, że instalacja jest wygodniejsza i oszczędza czas.

4. Przejrzysty ekran LCD/LED pozwala wyraźniej zobaczyć dane i zapobiega błędom.

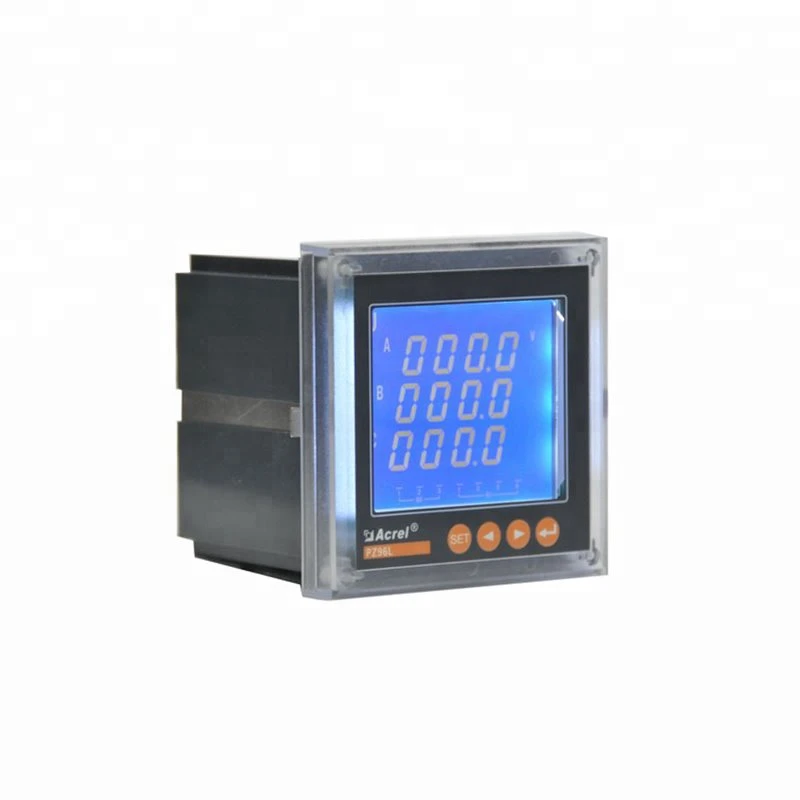

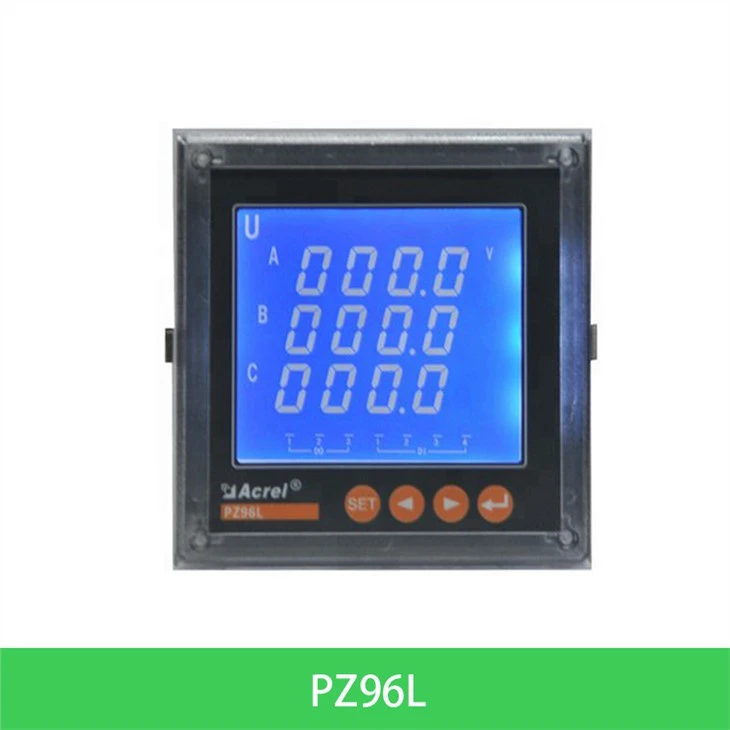

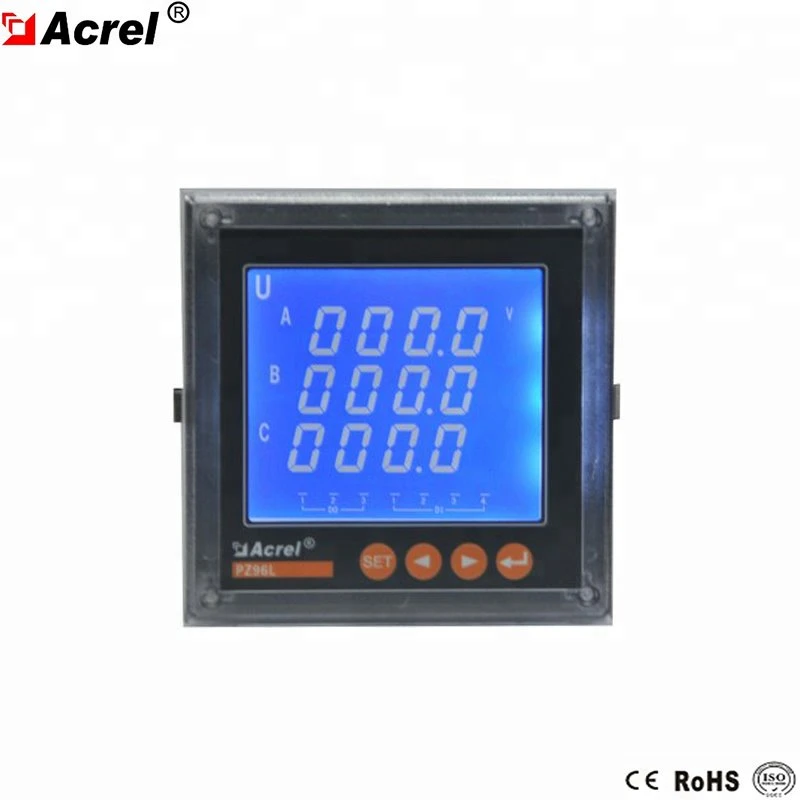

Wygląd

Parametr

Projekt			Parometr
Specyfikacja			3 fazy 3 przewody, 3 fazy 4 przewody
Wejście	Łączyć		45-65HZ
	Częstotliwość		3 fazy 3 przewody, 3 fazy 4 przewody
	Napięcie	przeciążenie: 1,2-krotna ocena (ciągła); 10-krotna ocena przez 1 sekundę
		pobór mocy: < 0,2VA
	Aktualny	przeciążenie: 1,2-krotna ocena (ciągła); 10-krotna ocena przez 1 sekundę
		pobór mocy: < 0,2VA
Wyjście	Energia elektryczna		Tryb wyjścia: 2-kanałowy impuls sprzęgacza fotoelektrycznego z otwartym kolektorem
			Stała impulsu: 10000, 40000, 160000 imp/kWh
	Komunikacja		Port RS485, protokół Modbus-RTU
	Wyświetlacz		Wyświetlacz LED lub LCD, ustaw moc mnożenia, alarm, wskazanie przełączania do woli; Dla 1 kanału analogowego, programowalne ustawienie powiązane z wyświetlaczem
Funkcjonować	Wejście przełączające		2-kanałowy lub 4-kanałowy pasywny tryb wejścia bezprądowego
	Wyjście przełączające		1 aktywne wyjście transoptorowe
			Tryb wyjścia: 2-kanałowy przekaźnik ze stykiem NO
	Wyjście analogowe		Tryb wyjścia: wyjście 1, 2 lub 4 kanały, programowalne 0 - 20mA,4 - 20mA
			obciążalność Mniejsza lub równa 500 Ω
Klasa dokładności	Częstotliwość {{0}},05 Hz, energia bierna 1 klasa, pozostałe 0,5 klasa
Zasilacz	DC100~350V; AV 85~265V; （W celu okablowania instrumentu pierwszeństwo ma）		pobór energii<5VA
Bezpieczeństwo	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Zasięg		Modbus RTU:1~ 247;
Środowisko	Temperatura	Praca: -10 stopni ~ plus 55 stopni Przechowywanie: -25 stopni ~ plus 75 stopni
	Wilgotność	Mniejsza lub równa 93 procent wilgotności względnej Bez kondensacji
	Wysokość	Mniejsza lub równa 2500m

Funkcjonować

Typ miernika

Podstawowa funkcja

Kształt

Funkcja opcjonalna

PZ96-E3/*

PZ96-E4/*

pomiar EPI/EPE, EQL/EQC;

Moc czynna, moc bierna, pomiar współczynnika mocy;

Pomiar prądu trójfazowego, napięcia, częstotliwości

Plac 96

Przełączanie 4DI plus 1 impuls plus komunikacja RS485(/KC)
Switching2DI2DO plus komunikacja RS485(/ KC)
Przełączanie 4DI plus komunikacja RS485(/KC)
2-kanałowe wyjście nadawcze plus 2 impulsy plus komunikacja RS485(/MC)

PZ96L-E3/*

PZ96L-E4/*

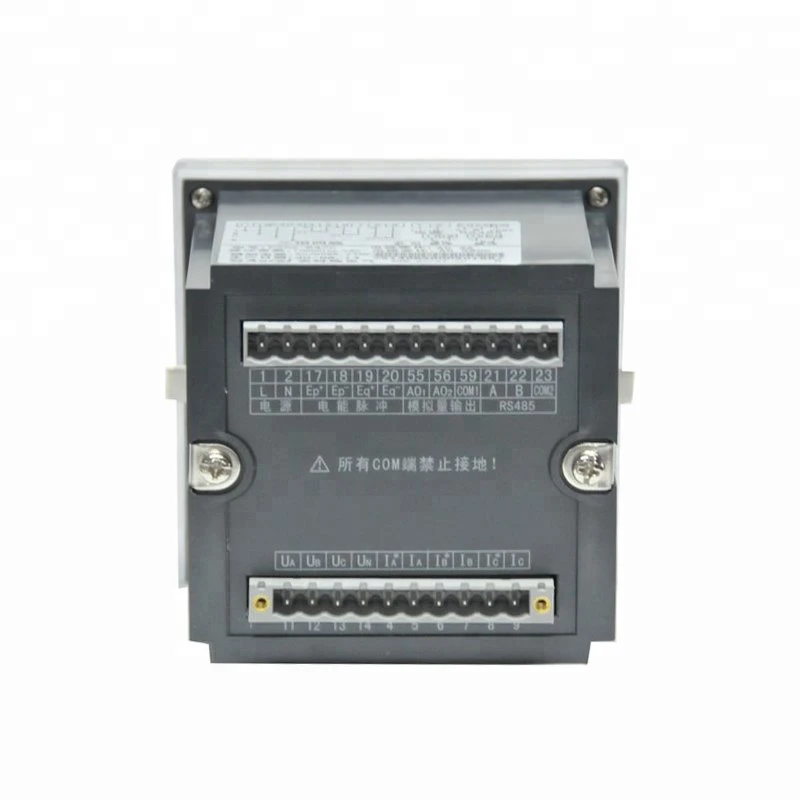

Okablowanie

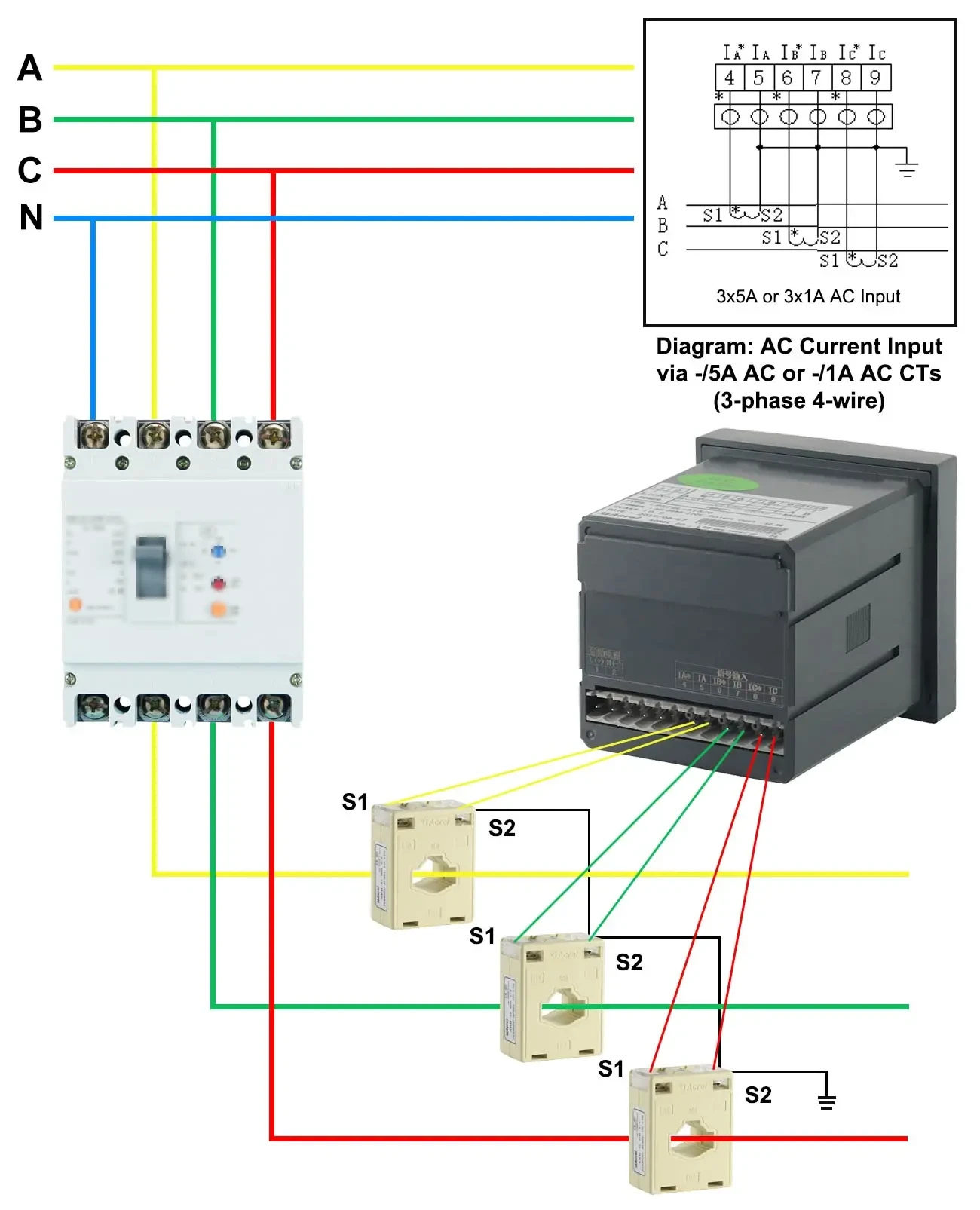

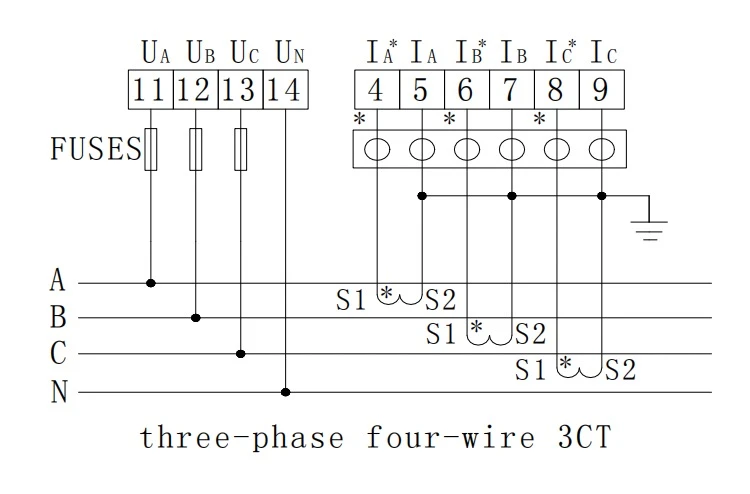

Ryc. 1 Trójfazowy czteroprzewodowy 3CT

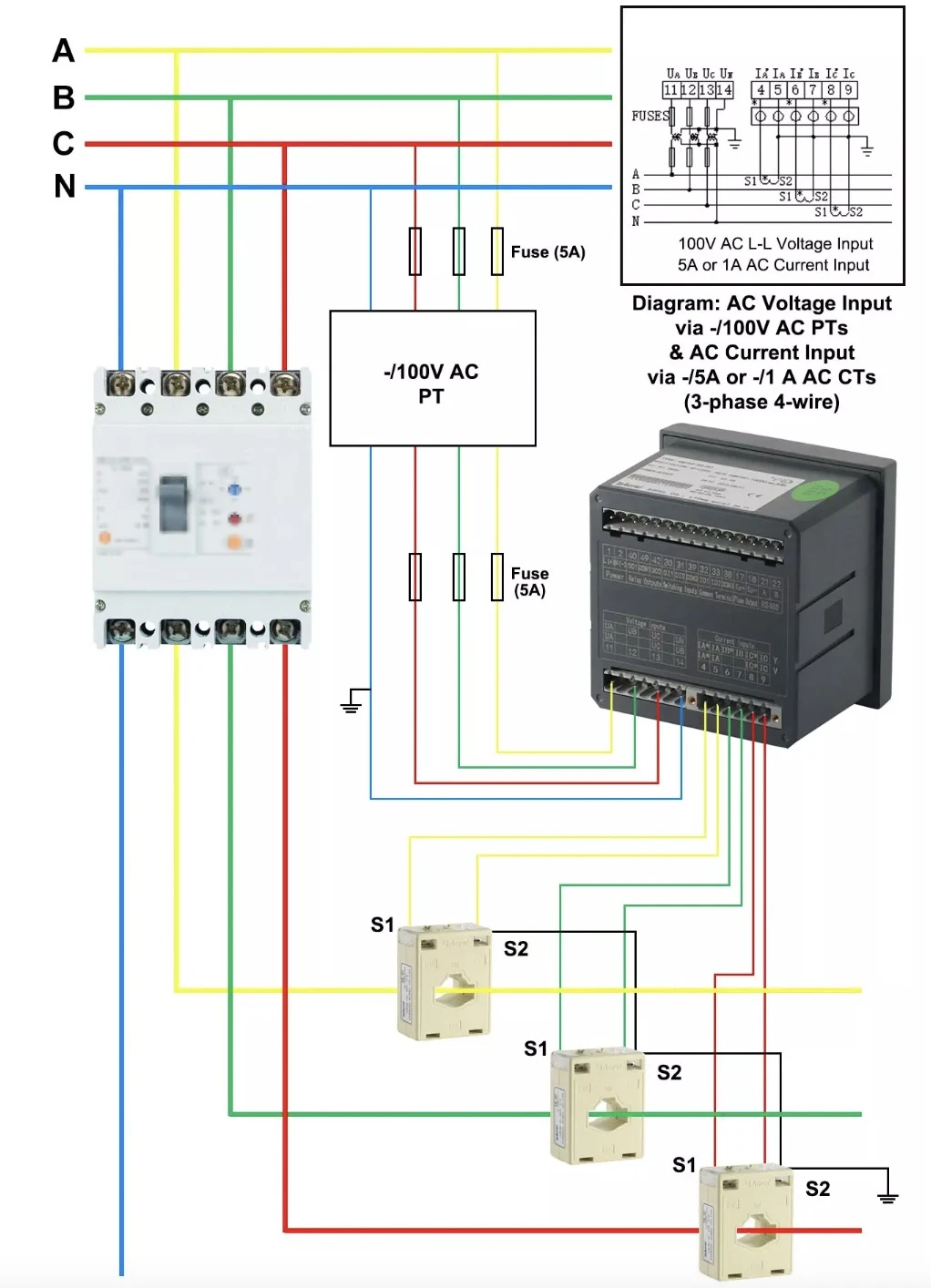

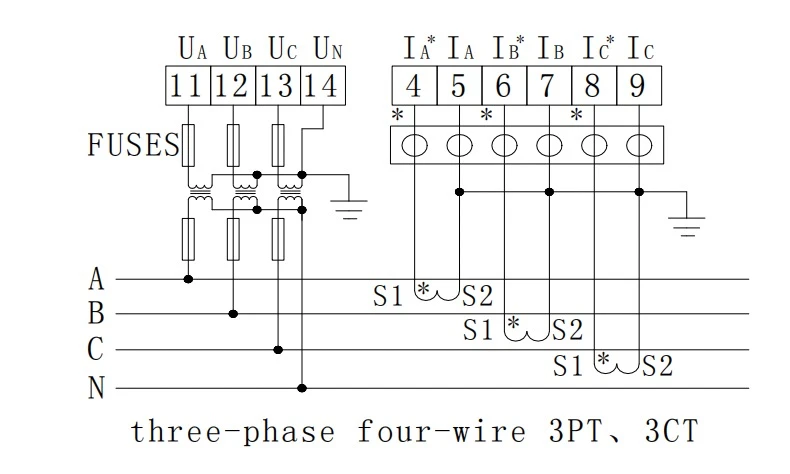

Rys. 2 Trójfazowy czteroprzewodowy 3PT, 3CT

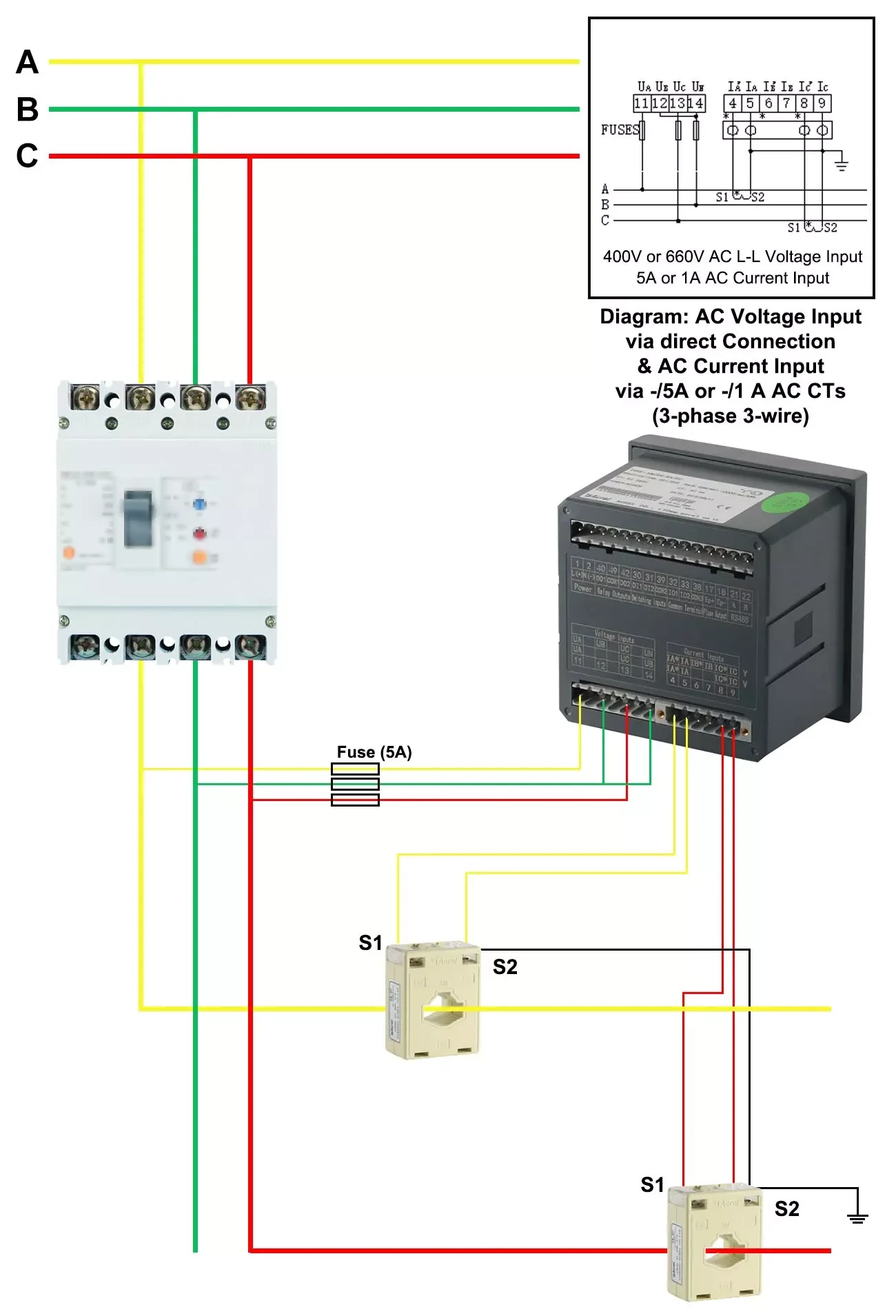

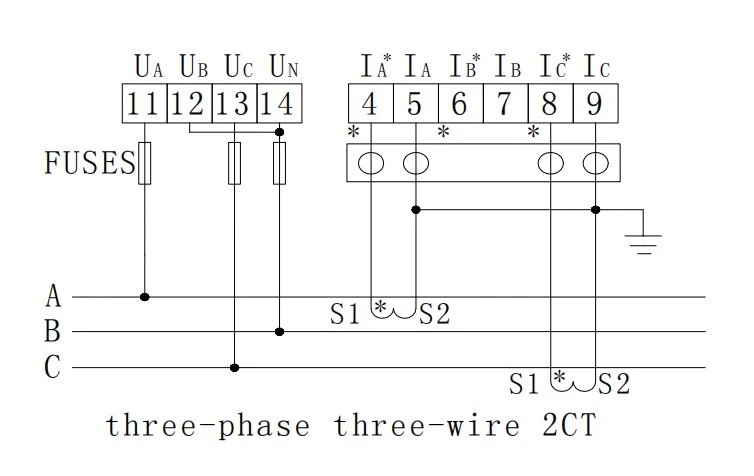

Rys. 3 Trójfazowy trójprzewodowy 2CT

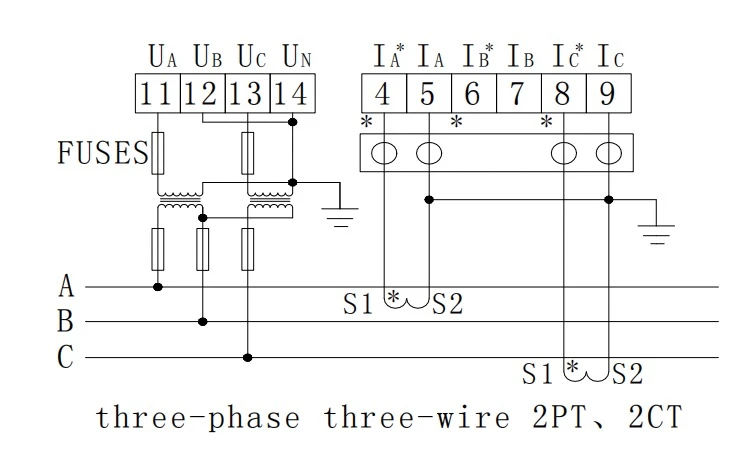

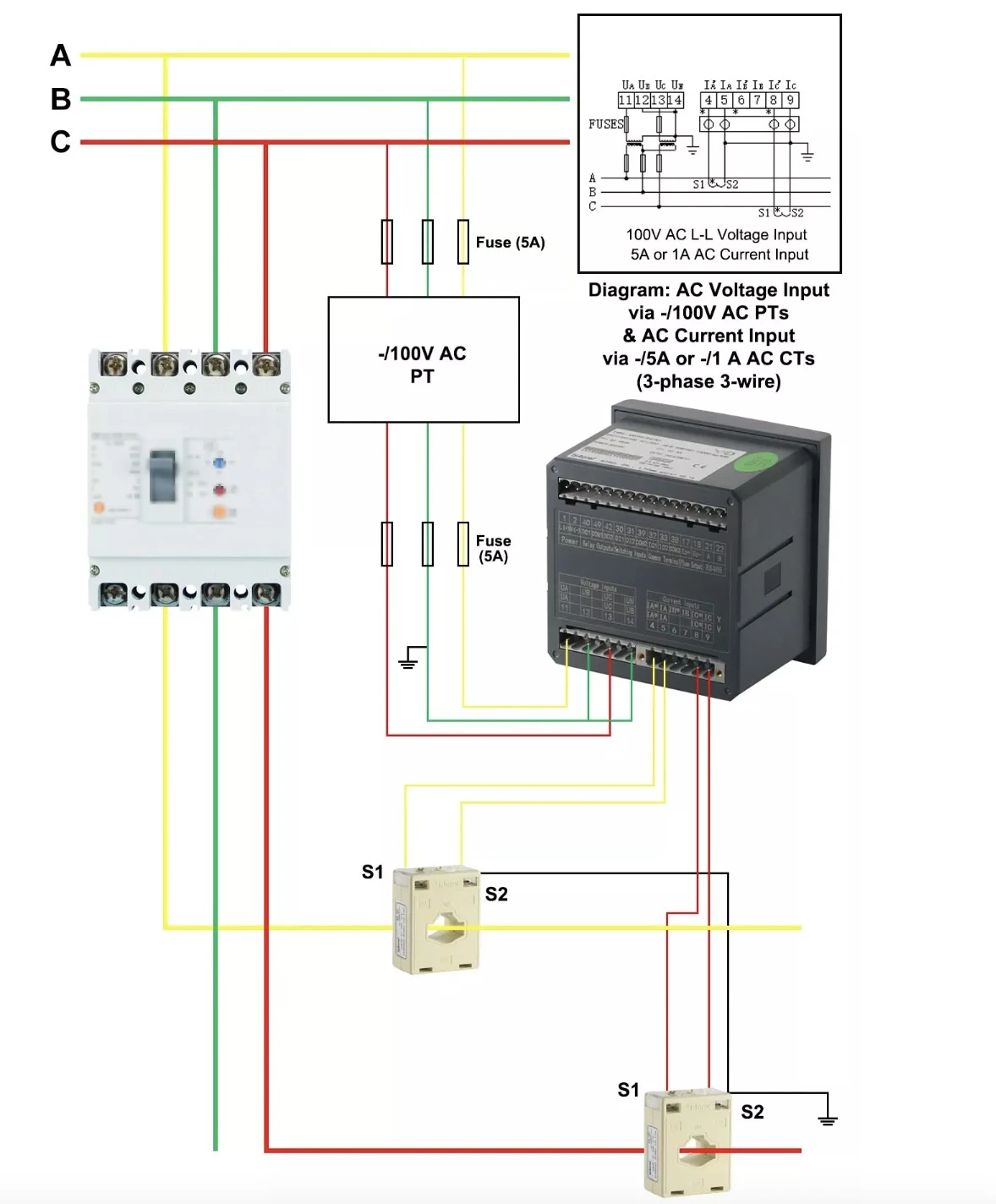

Rys. 3 Trójfazowy trójprzewodowy 2CT 2PT
