Przegląd
Analogowy czujnik prądu BA / przetwornik prądu stosuje zasadę indukcji elektromagnetycznej do pomiaru prądu przemiennego w sieci energetycznej w czasie rzeczywistym i wykorzystuje technologię stałego prądu i kompensacji liniowej do izolowania i przekształcania go w standardowe wyjście sygnału DC. Większość zastosowań w automatyce przemysłowej dla PLC.
Parametr

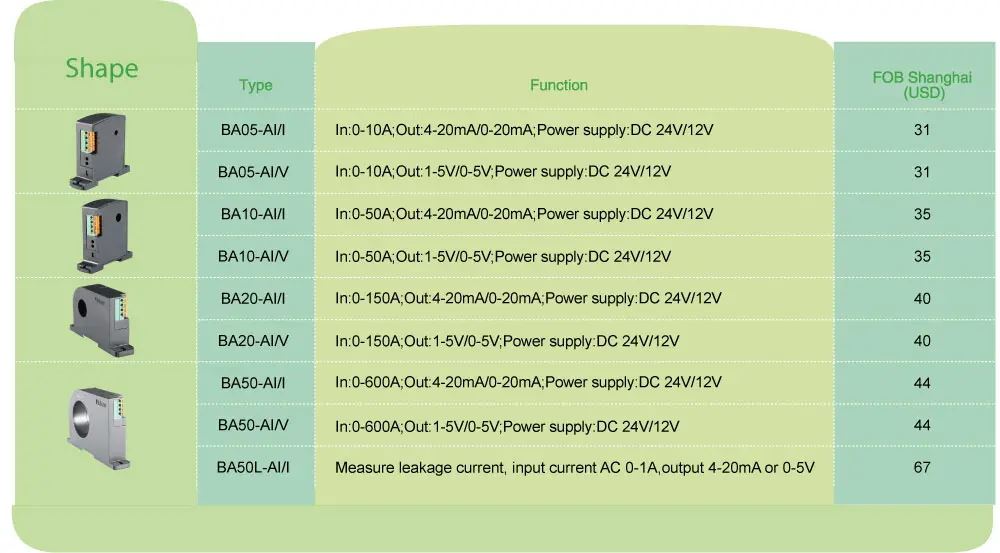

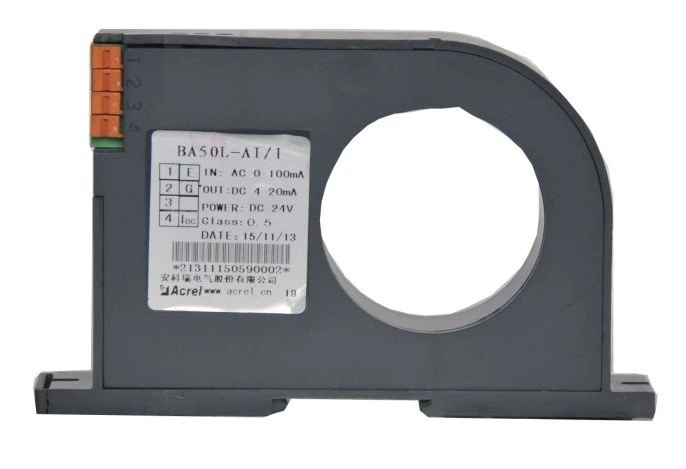

BA05-AI/I(V) | BA10-AI/I(V) | BA20-AI/I(V) | BA50-AI/I(V) | BA50L-AI/I(V) | ||
Zasilanie pomocnicze | Prąd stały 12V | Prąd stały 12V Prąd stały 24V | Prąd stały 12V Prąd stały 24V | Prąd stały 12V Prąd stały 24V | Prąd stały 12V Prąd stały 24V | Prąd stały 12V Prąd stały 24V |
| Prąd stały 24V | ||||||
Konsumpcja | ≤1W | ≤1W | ≤1W | ≤1W | ≤1W | |
Rozmiar otworu przelotowego | φ5mm | φ10mm | φ20mm | φ50mm | φ50mm | |
Wkład | Aktualny | AC 0 ~ (0,5 ~ 10) A | AC 0 ~(8~50)A | AC 0 ~(40~200)A | AC 0 ~(60~600)A | AC 0 ~ (0,1 ~ 1) A (ograniczenie prądów upływowych) |
Wyjście | Wartość nominalna | DC4-20mA lub 0-20mA, 0-5V, 0-10V itp | ||||
Odporność na obciążenia | Wyjście prądowe≤500Ω, Napięcie wyjściowe≥1kΩ | |||||
Klasa dokładności | 0.5% | |||||
Czas reakcji | ≤350ms | |||||
Temperatura | Praca: -10 do + 55 ° C Przechowywanie: -25 do + 70 ° C | |||||
Współczynnik temperaturowy | ≤200ppm/°C | |||||
Instalacja | (Kolej) DIN35, mocowanie na kabinie za pomocą | |||||
Standardów | GB/T 13850 | |||||
 | BA50-AI/I ●Wejście: prąd upływu 0-1A ●Wyjście: DC 4-20mA ●Pomiar prądu upływu ●Przeciążenie: 1,2 razy większa niż wartość znamionowa |

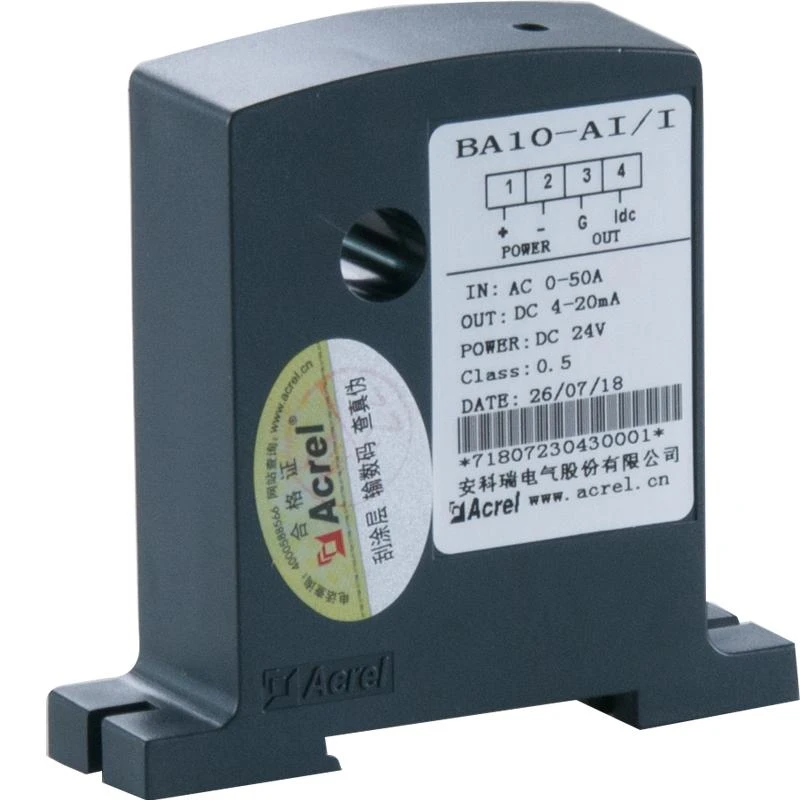

BA20-AI/V ●Zastosowanie: Automatyka przemysłowa ●Wejście: pomiar prądu AC do 200A ●Przeciążenie: 1,2 razy większa od wartości znamionowej ●Wyjście: DC 0-5V |
|

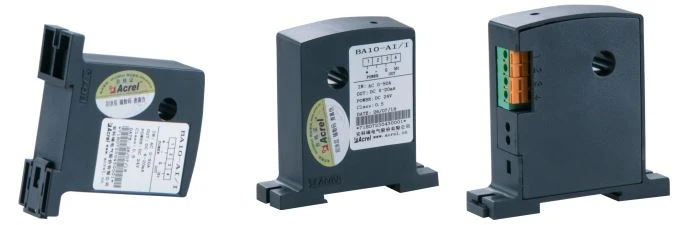

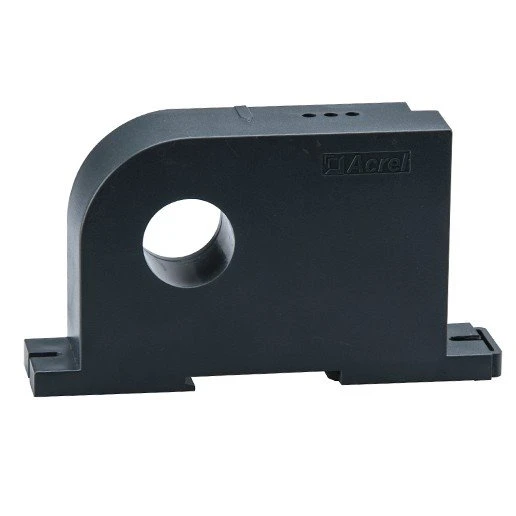

Wygląd
●Wyższa dokładność ●Wyższy poziom izolacji ●Wyższy poziom bezpieczeństwa ●Niższe zużycie
Wymiar
Instalacja

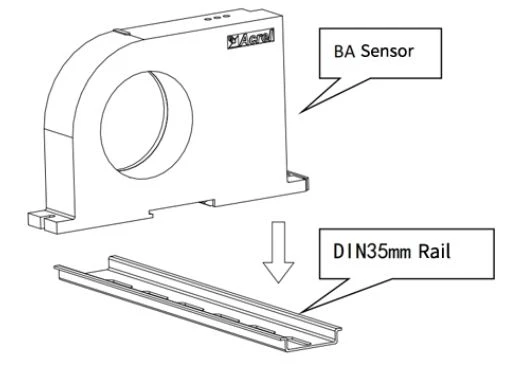

Wybierz odpowiednie miejsce do zainstalowania standardowej szyny DIN35 mm i zainstaluj czujnik BA na szynie;
Na dolnym panelu szafki wybierz odpowiednie miejsce do otwarcia dwóch gwintowanych otworów odpowiadających położeniu stałego otworu zainstalowanego czujnika; Po umieszczeniu czujnika zamontuj pozycjonującą

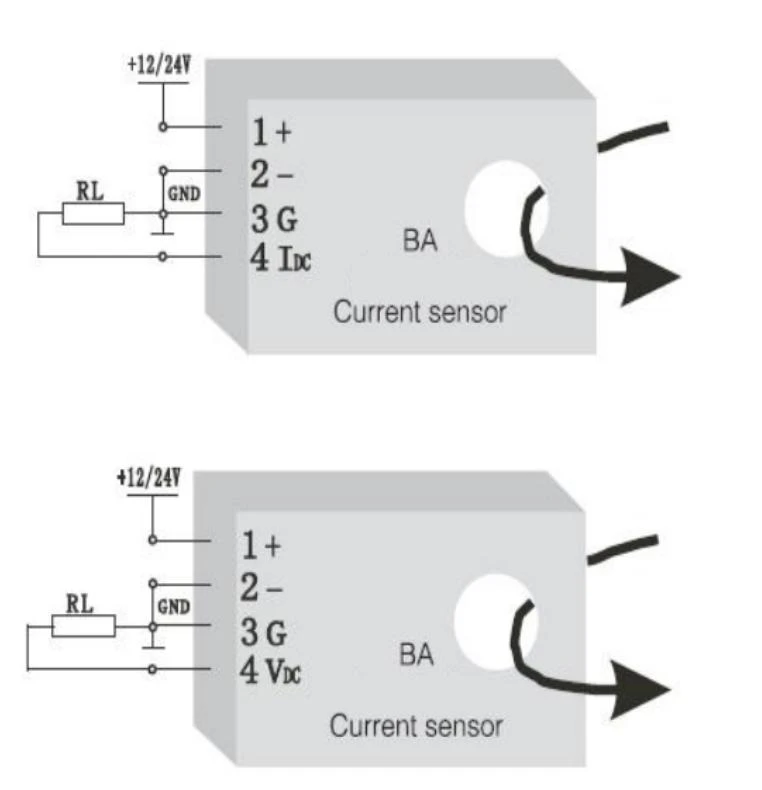

Okablowanie
1 —— + Zasilacz dodatni (nie odwrócony)
2 —— - Moc EARTH
3 —— G(Wyjście prądowe ujemne, które może być współdzielone z zasilaczem)
4 —— IDC (wyjście prądowe dodatnie), VDC (napięcie wyjściowe dodatnie)
Aplikacja
