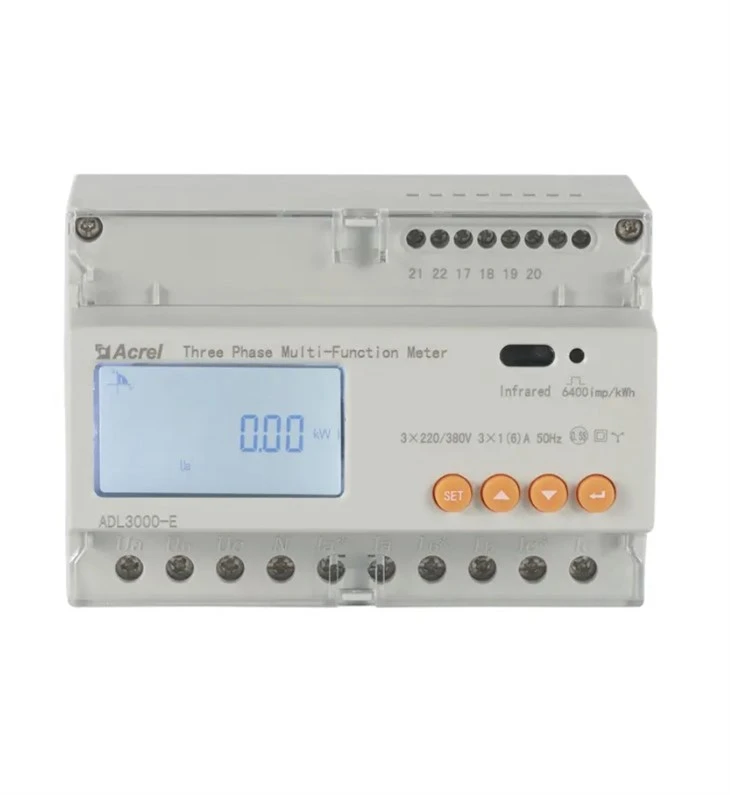

DTSD1352 Licznik prądu przemiennego trójfazowy Solar

ADL3000-E to inteligentny licznik przeznaczony do systemów zasilania, przemysłu i górnictwaprzedsiębiorstw i zakładów użyteczności publicznej do obliczania zużycia energii elektrycznej i zarządzania zapotrzebowaniem na energię elektryczną. Charakteryzuje się wysoką precyzją, niewielkimi rozmiarami i prostą instalacją. Integruje pomiar wszystkich parametrów elektrycznych z kompleksowym pomiarem i zarządzaniem energią elektryczną, dostarcza różnych danych z poprzednich 12 miesięcy, sprawdza zawartość 31. harmonicznej i całkowitą zawartość harmonicznej, realizuje zdalną komunikację i zdalne sterowanie za pomocą przełączającego wejścia i wyjścia przekaźnikowego oraz posiada wyjście alarmowe. Jest wyposażony w port komunikacyjny RS485 i dostosowany do MODBUS-RTU. ADL3000-E może być stosowany we wszystkich rodzajach systemów sterowania, systemach SCADA i systemach zarządzania energią. Wszystkie liczniki spełniają odpowiednie wymagania techniczne liczników energii elektrycznej w normach IEC62053-21 i IEC62053-22.

LCD

Wydajny i precyzyjny sprzęt do przetwarzania i testowania.

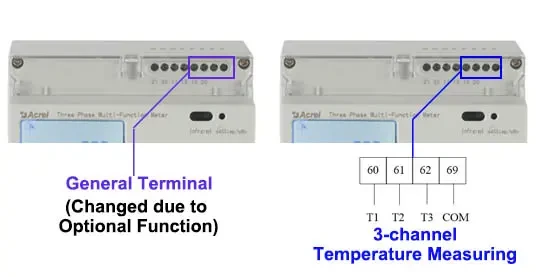

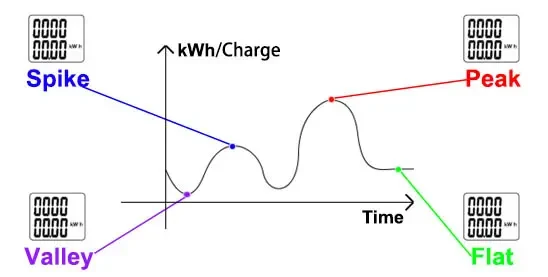

Różne funkcje opcjonalne

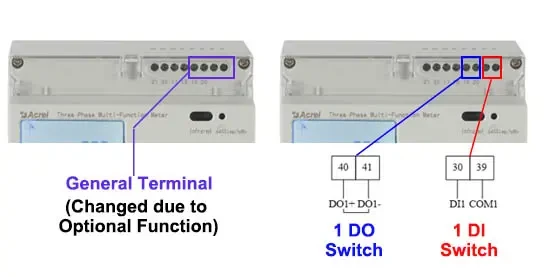

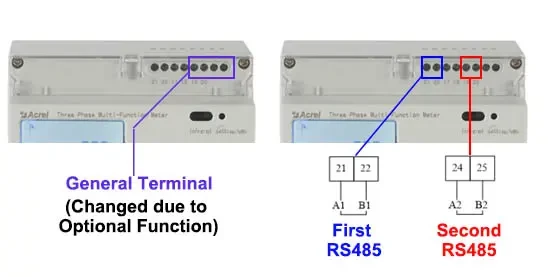

2 kanały RS485, 1 wejście cyfrowe/ 1 wyjście cyfrowe, itd.

energia słoneczna Zerowy eksport

Licznik energii z falownikiem słonecznym i zabezpieczeniem przed przepływem zwrotnym

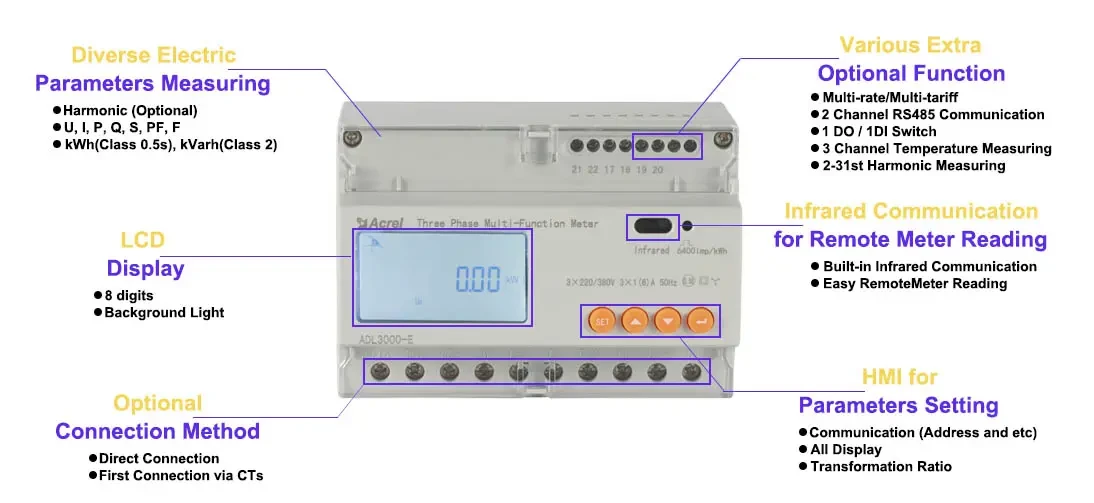

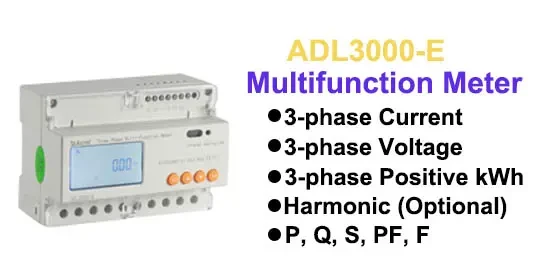

DTSD1352 Function introduction

Nasze rozwiązania

Parametr

Numer modelu	DTSD1352
	Trójfazowy licznik solarny na szynę DIN
Woltaż	Napięcie odniesienia	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Konsumpcja	<10VA(Single phase)
	Impedancja	>2MΩ
	Klasa dokładności	Błąd ±0.2%

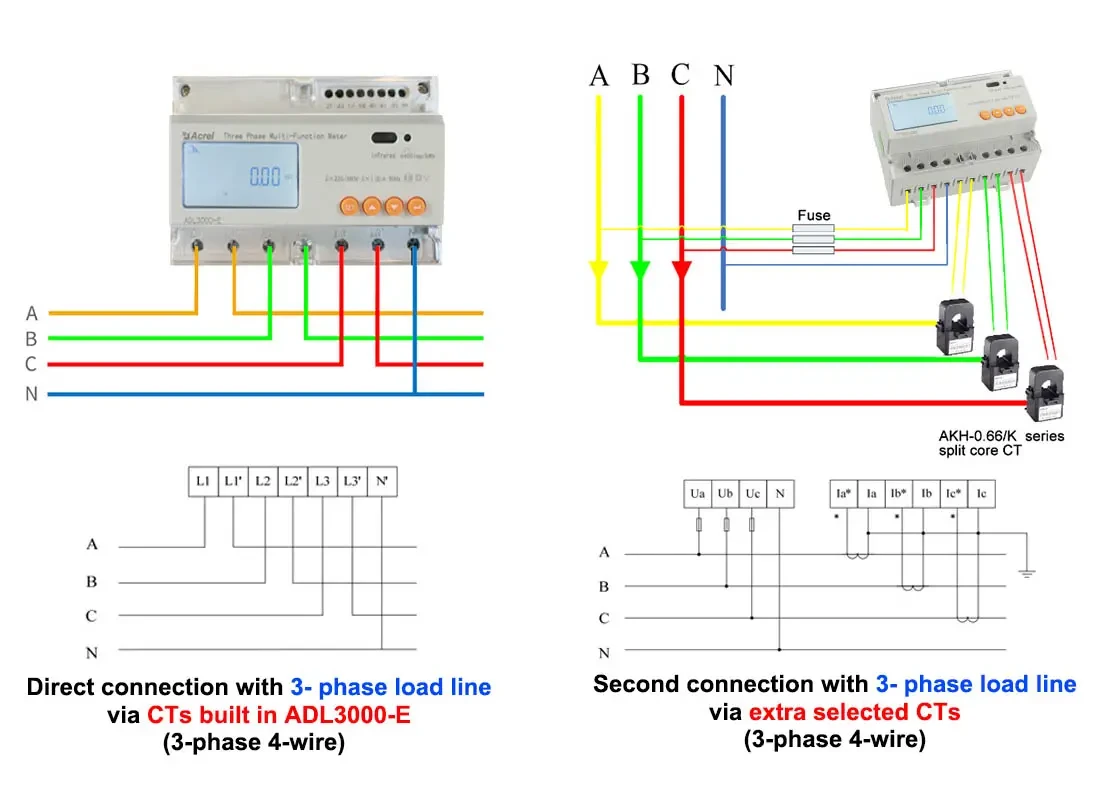

Aktualny	Prąd wejściowy	3×1(6)A (drugie połączenie z linią obciążenia 3-fazy poprzez dodatkowe wybrane przekładniki prądowe) 3×10(80)A (bezpośrednie połączenie z linią obciążenia 3-fazy poprzez wbudowane przekładniki prądowe ADL3000-E)
	Konsumpcja	<1VA(Single phase rated current)
	Klasa dokładności	Błąd ±0.2%
Rozdzielczość pomiaru	Napięcie: {{0}}.01 V, Prąd: 0.01 A, Moc: 0,01 kW, Energia: 0,01 kWh
Moc		Moc czynna, bierna, pozorna, błąd ±0.5℅
Częstotliwość		{{0}}Hz, błąd ±0,2%
Temperatura		-40 stopień -99 stopień
Energia		Energia czynna (klasa dokładności: 0.5, 1), energia bierna (klasa dokładności 2)
Zegar		Mniejsze lub równe 0.5s/d
Wyjście impulsu energii		1 aktywne wyjście optoizolatora, 1 reaktywne wyjście optoizolatora
Wyjście przełączające		1 Wyjście przełączające
Przełączanie wejścia		1 wejście optoizolatora
Szerokość impulsu		80±20ms
Stały impuls		6400imp/kWh,400imp/kWh (Odpowiada prądowi bazowemu)
Interfejs i komunikacja		RS485:Modbus RTU
Zakres adresu komunikacyjnego		Protokół Modbus RTU: 1~ 247;
Szybkość transmisji		1200bps~19200bps
Temperatura względna		-25 stopień ~+55 stopień
Wilgotność względna		Mniej niż lub równo 95℅ (bez kondensacji)
