Opis

Seria ASJ przekaźnika działania poprądowego, niskiego napięcia lub wykonawcy niskiego napięcia może być uzupełniona dla połączonego urządzenia do produkcji poprądowej, które jest stosowane głównie do obwodu dystrybucji systemu TT i TN o prądzie przemiennym 50Hz, napięciu znamionowym 400V lub poniżej.

Seria ASJ przekaźnika działania poprądowego jest stosowana w ochronie zwarcia uziemienia obwodu elektrycznego, aby zapobiec uszkodzeniu sprzętu i wypadkowi pożarowemu sprzętu elektrycznego spowodowanemu prądem zwarciowym doziemnym, ponadto może również zapewnić pośrednią ochronę kontaktową przed ryzykiem porażenia prądem.

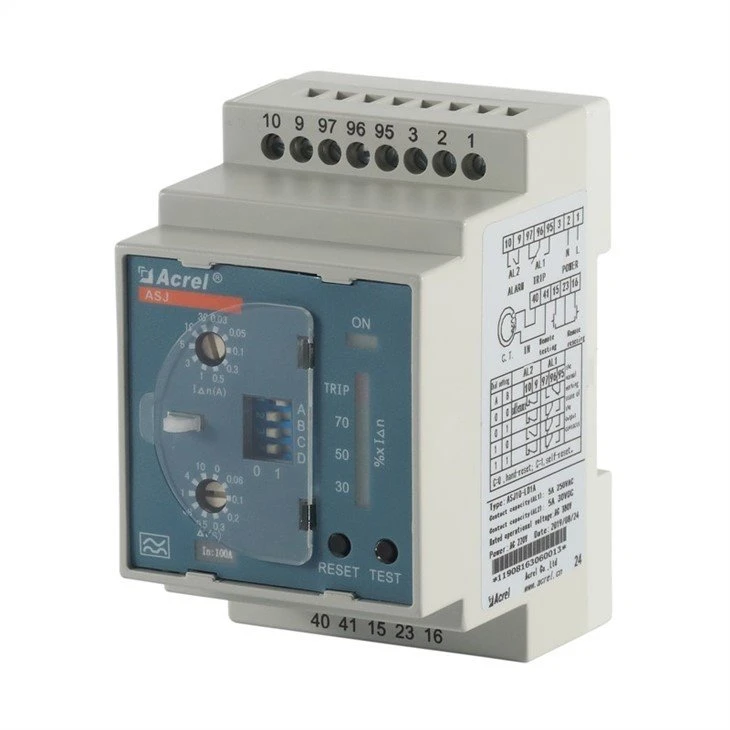

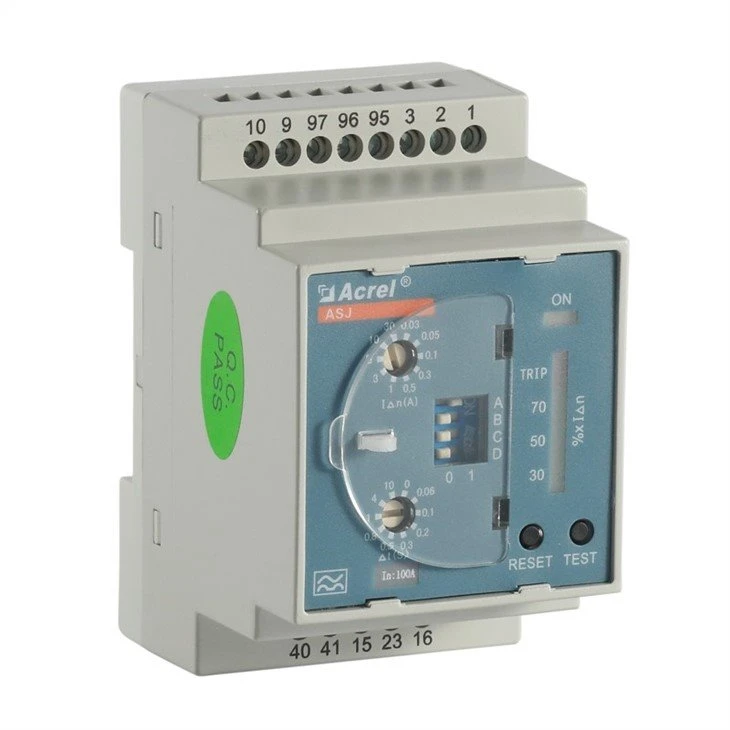

Wygląd

Parametr

Parametr techniczny		Wskaźnik
		Typ AC	Typ A
Wkład	Znamionowy różnicowy prąd czynnościowy	0,03、0,1、0,3、0,5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(A) uwaga 3
	Ograniczenie czasu prowadzenia pojazdu △t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(y) uwaga 4
	Ocenione resztki prąd niedziałania I△nie	50%I△n	50%I△n
	charakterystyka wydajności	prosty sinusoidalny prąd przemienny	prosty sinusoidalny prąd przemienny i pulsujący prąd stały
	częstotliwość	50 Hz±5 Hz	50 Hz±5 Hz
Błąd akcji		-20% ~ -10%I△n	-20% ~ -10%I△n
Wyjście	tryb wyjściowy	jedno jest normalnym zamknięciem, a drugie jest dla przekształcenie	jeden jest normalnym zamknięciem lub otwarciem, a drugi służy do transformacji
	pojemność kontaktowa	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC
	tryb resetowania	na miejscu i na duże odległości Jeden	na miejscu, długodystansowy i automatyczny
Zasilacz	zakres napięcia	AC110V, AC220V (dopuszczalne błąd±10%)		AC110V、AC220V、DC85-270V (błąd dopuszczalny±10%)
	rozpraszanie mocy	≤5W
Częstotliwość mocy Wytrzyma napięcie		Efektywna wartość prądu przemiennego pomiędzy zasilaczem, wejściem i wyjściem: 2kV/1min
Przy normalnej pracy	temperatura	temperatura pracy: -20 °C ~ + 55 °C temperatura przechowywania: -30 °C ~ + 70 °C
	wilgotność	≤95% RH, z kondensacją wilgoci i korozyjne miejsce gazu
	wysokość nad poziomem morza	≤2000m
	klasa zanieczyszczeń	Stopień trzeci
	kategoria instalacji	Typ III.

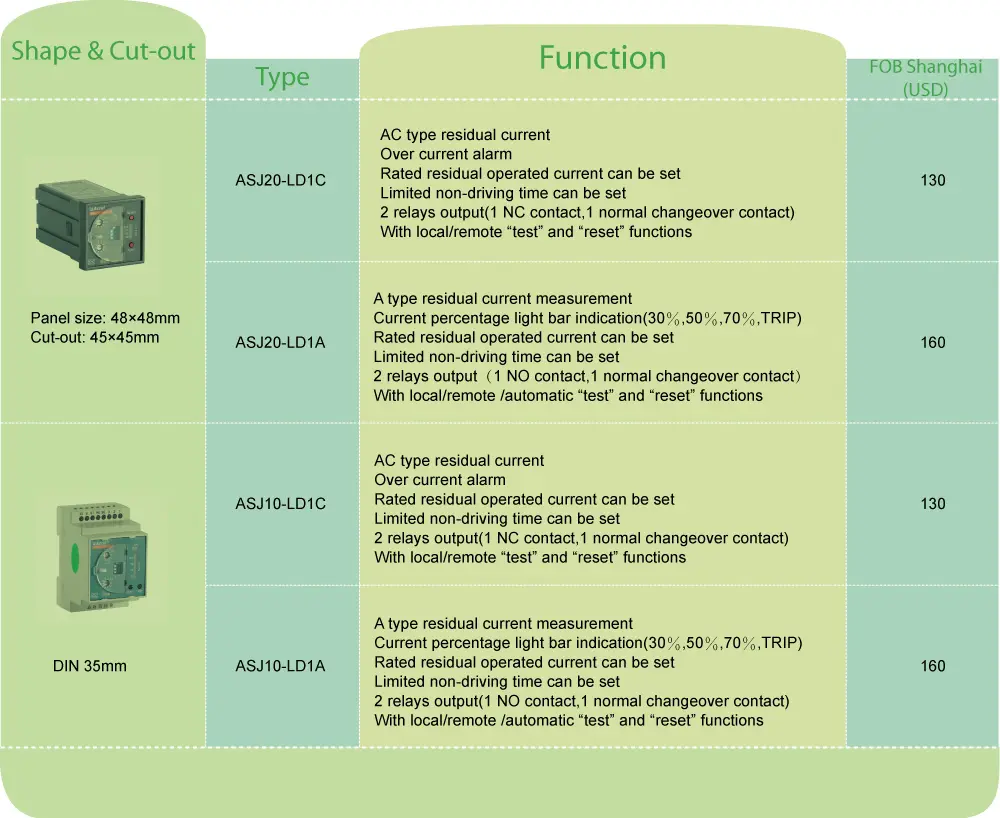

Funkcja

Typ

Podstawowa funkcja

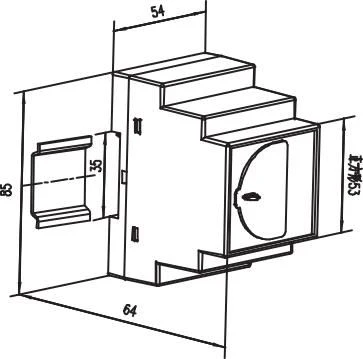

Sposób instalacji

Fotka

ASJ10-LD1C

1. Pomiar różnicowoprądowy typu AC;

2. Alarm monit o bieżącą linię przekroczenia;

3. Znamionowy różnicowy prąd roboczy można zmierzyć;

4. Można ustawić limit czasu nieprowadzenia pojazdu;

5. Dwa zestawy wyjść przekaźnikowych;

6. Z lokalnymi i zdalnymi funkcjami "testuj" i "resetuj".

Prowadzenie szyny (TS35mm)

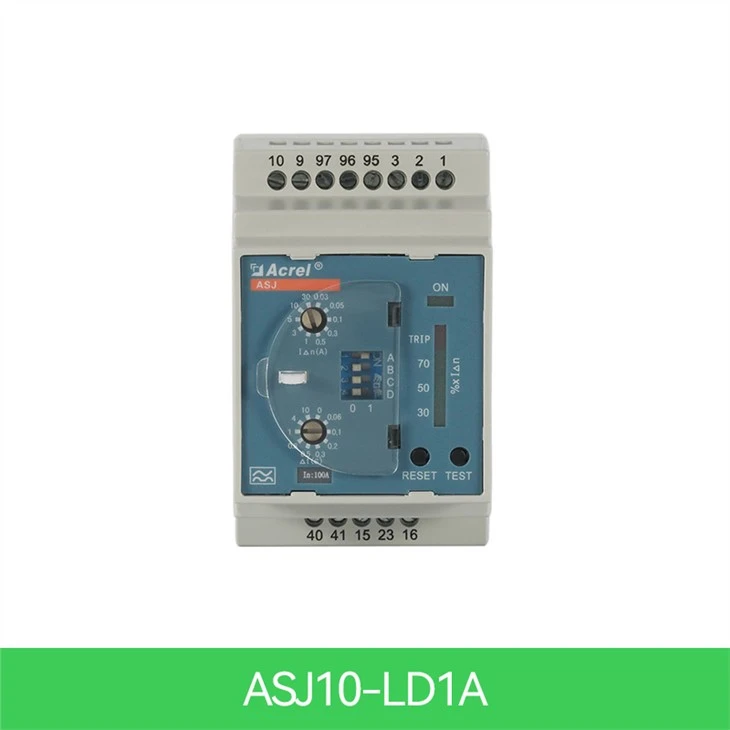

ASJ10-LD1A

1. Pomiar różnicowoprądowy typu A;

2. Bieżący procentowy wyświetlacz kolumny świetlnej;

3. Znamionowy różnicowy prąd roboczy można zmierzyć;

4. Można ustawić limit czasu nieprowadzenia pojazdu;

5. Dwa zestawy wyjść przekaźnikowych (ustawialne)uwaga 1 ;

6. Z lokalnymi i zdalnymi funkcjami "testuj" i "resetuj".

Uwaga 1: Funkcja ustawienia przekaźnika oznacza, że można samodzielnie ustawić inicjalizację i stan wyjściowy przekaźnika za pomocą wybierania kodu na panelu; konkretny przewodnik po ustawieniach można znaleźć w instrukcji.
