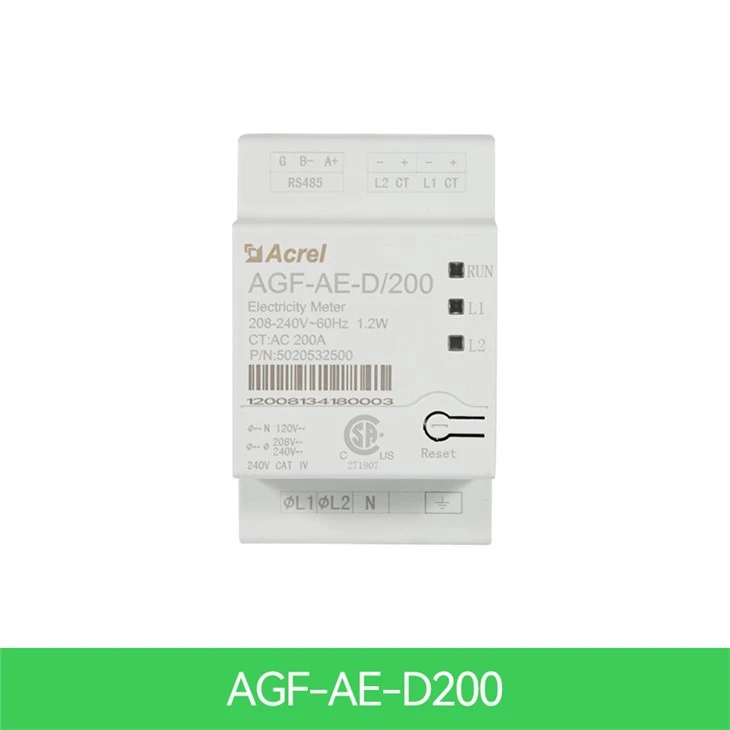

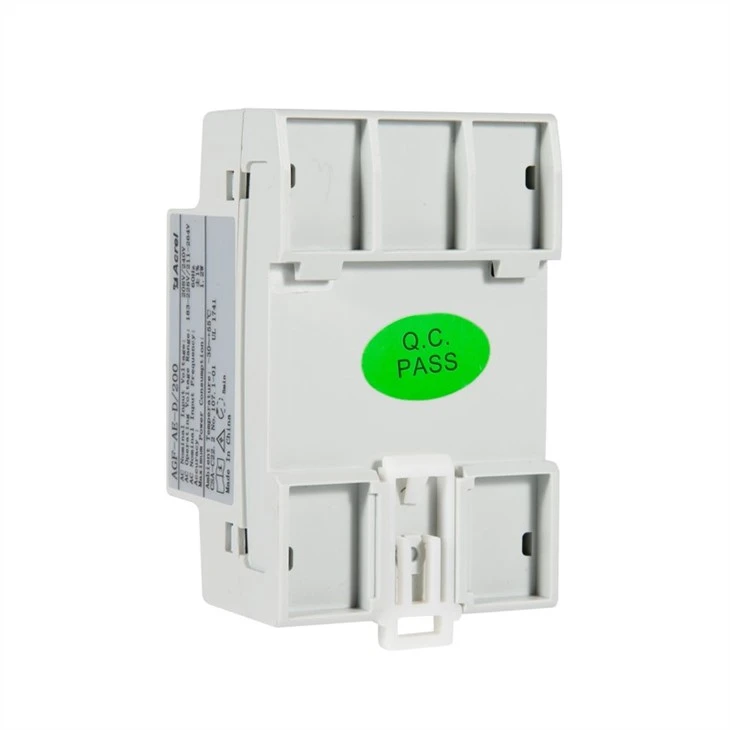

Miernik Układu Słonecznego

W systemie z jednym falownikiem licznik jest podłączony bezpośrednio do falownika. Jeśli falownik ma wbudowany miernik klasy przychodów (RGM; inwerter jest określany jako inwerter klasy przychodów), można podłączyć zewnętrzny miernik do tej samej magistrali co RGM. Acrel ma AGF-AE-D/200 zakończył raport z testu emisji przewodzonej EMC i emisji promieniowanej oraz FCC klasa B dla przemysłu& osiedle mieszkaniowe.

Serwis elektryczny licznika			Jednostki
	AGF-AE-D/100	AGF-AE-D/200
Napięcie znamionowe-LinetoN	120		V
Napięcie znamionowe-linia do linii	208/240		V
Rozszerzony zakres napięcia	88%~110%
Częstotliwość prądu przemiennego	60		Hz
Obsługiwane siatki	L1/L2/N/PE
Pobór energii	1.2		W
Komunikacja
Interfejsy komunikacyjne licznika	RS485
Czas odpowiedzi	≤1		S
Dokładność miernika
Znamionowy prąd RMS	100	200	A
1%-100% prądu CT	±0.5	±0.5	%
Transformatory prądowe
Liczba dostarczonych przekładników prądowych	2
Wymiary	I.D:15O.D:35	70.5×54.5×39(H×W×D)	mm
Zgodność ze standardami
Bezpieczeństwo	UL1741
Specyfikacja instalacji
Wymiary (wys.×szer.×gł.)	54.1×87.8×52		mm
Waga	0.2		kg
Zakres temperatury pracy	-30~55		℃
Wilgotność względna (bez kondensacji)	5-90		%
Typ mocowania	Szyna DIN, 35mm

	Dokładność AGF-AE-D/100: 100A AGF-AE-D/200: 200A Częstotliwość 60Hz Zasilanie (zasilanie własne) AC85～265V lub DC100～350V; pobór mocy ≤10VA Zużycie wejściowe mniej niż 0,2VA
Zużycie wejściowe Mniej niż 0,2 VA Wymiar (L * W * H) 54,1*87,8*52mm Instalacja DIN 35 mm

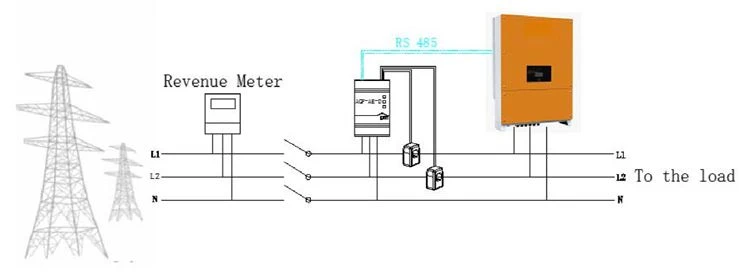

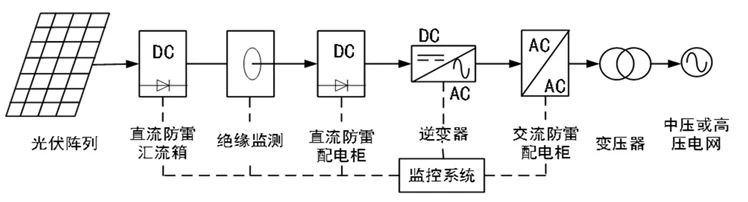

Nasz licznik energii z falownikiem fotowoltaicznym/słonecznym w systemie z jednym falownikiem, licznik jest podłączony bezpośrednio do falownika. Jeśli inwerter ma wbudowany miernik klasy przychodów (RGM; inwerter jest określany jako inwerter klasy przychodów), nasi klienci mogą podłączyć zewnętrzny miernik do tej samej magistrali co RGM.

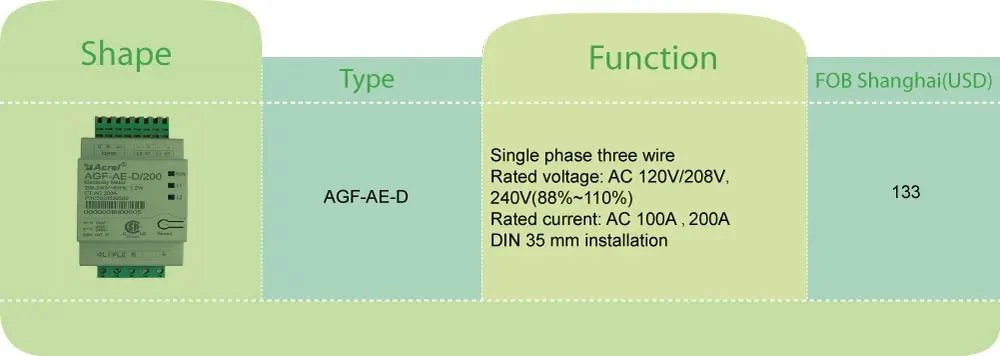

Rodzaj	Opis funkcji
AGF-AE-D/100	1. Sterowanie mocą systemu fotowoltaicznego / magazynowania energii 2. Pełny pomiar mocy, szybkie odświeżanie danych 3. Zainstalowana szyna Din 4. Łatwa instalacja dzięki 2 zewnętrznym przekładnikom prądowym z dzielonym rdzeniem 0-100A
AGF-AE-D/200	1. Sterowanie mocą systemu fotowoltaicznego / magazynowania energii 2. Pełny pomiar mocy, szybkie odświeżanie danych 3. Zainstalowana szyna Din 4. Łatwa instalacja dzięki 2 zewnętrznym przekładnikom prądowym z dzielonym rdzeniem 0-200A

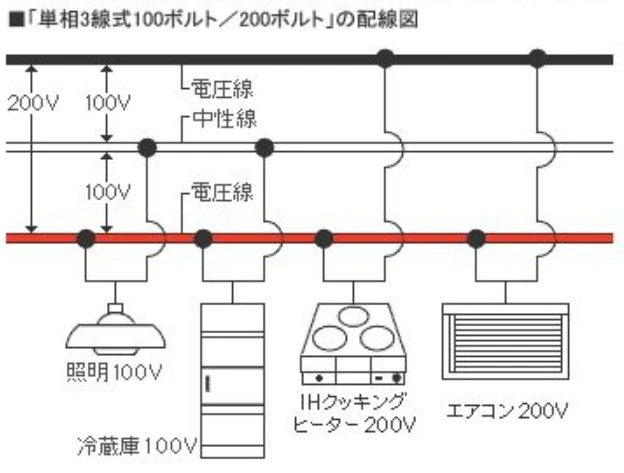

* Jednofazowy przewód 2-kanałowy 3

* Napięcie znamionowe AC 120 V/208 V, 240 V (88%~110%) * Prąd znamionowy: AC 100A

* Częstotliwość znamionowa: 60 Hz

* Komunikacja: RS485, protokół SunSpec

* UL1741 zainstalowany na wyjściu falowników, przekształtników, sterowników i urządzeń systemu połączeń do użytku z rozproszonymi źródłami energii

(Instalacja na szynie DIN 35mm)

1. Wyłącz zasilanie AC przed zaciśnięciem przekładników prądowych.

2. Zainstalować przekładniki prądowe wokół mierzonego przewodu. Przekładniki prądowe z dzielonym rdzeniem mogą być otwarte dla 3 instalacji wokół przewodnika. Opaska kablowa Anylon może być zamocowana wokół górnej części przekładnika prądowego, aby zapobiec przypadkowemu otwarciu.

3. Zainstalować przekładnik prądowy tak, aby strzałka wskazywała siatkę w celu pomiaru zużycia lub eksportu.

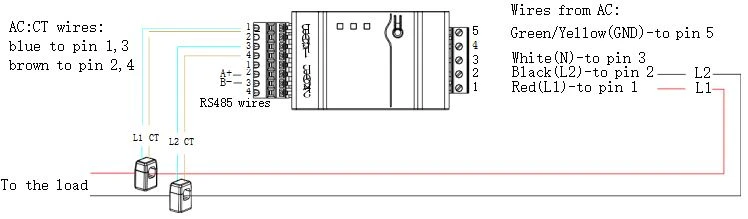

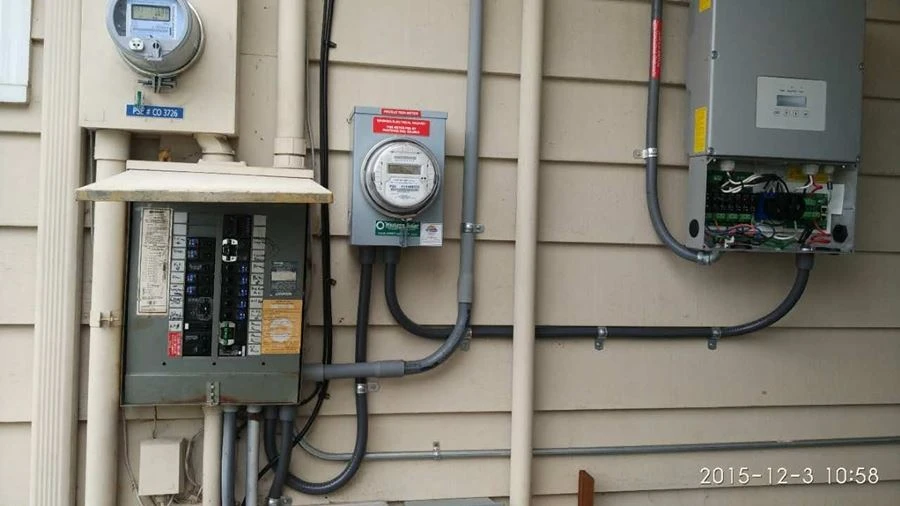

Jeśli podłączasz licznik do falownika, zapoznaj się ze schematem połączeń.

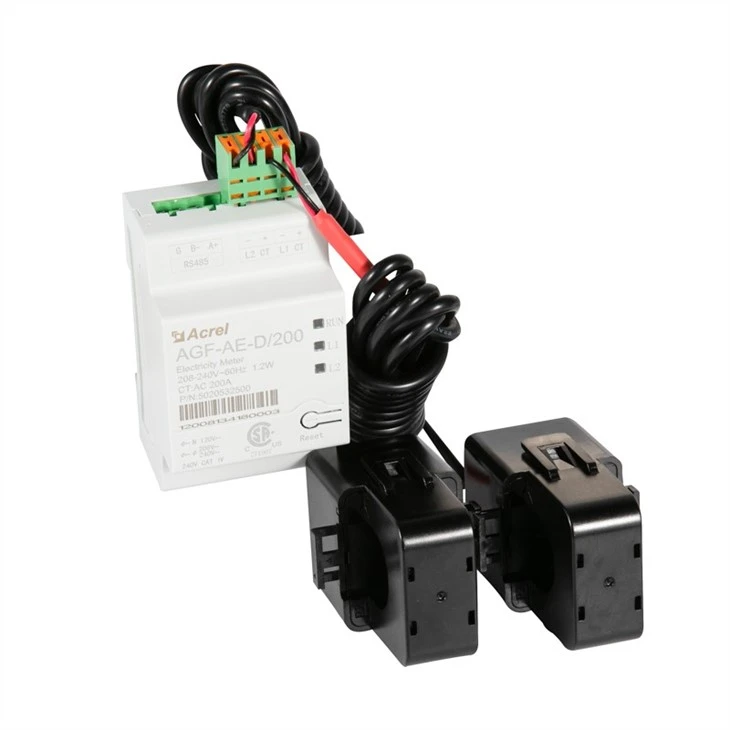

Przekładnik prądowy jest zapakowany razem z miernikiem.
