Opis produkcji

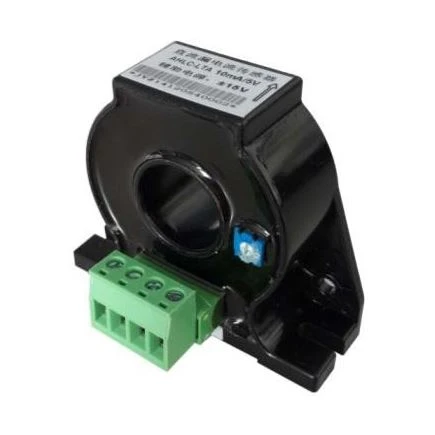

Czujnik prądu upływowego DC jest modułem pomiarowym, który przekształca zmierzony prąd stały w proporcjonalny prąd stały lub sygnał napięcia zgodnie z teorią fluxgate, a strona wejściowa jest wysoce izolowana od strony wyjściowej. Typowe wyjścia to sygnały 4-20mA, DC0-5V i DC0-10V. Te standardowe sygnały mogą być odbierane przez różne urządzenia, takie jak karty PLC, RTU i DAS, i wykorzystywane do różnych aplikacji monitorowania prądu. transformatory prądu upływowego Otaczają wylot + i – obwodu prądu stałego.

Wykrywa sygnały wyjściowe czujników w gałęziach obwodów. Jeśli izolacja w gałęziach obwodu jest normalna, prąd przepływający przez czujnik musi być równy w przeciwnym kierunku. Sygnał wyjściowy wynosi zero. Jeśli gałąź obwodu jest uziemiona, prąd różnicowy przechodzi przez transformator prądu upływowego, a wyjście czujnika nie jest zerowe. Dlatego możliwe jest zidentyfikowanie uziemionej gałęzi w systemie DC poprzez wykrycie sygnałów wyjściowych z gałęzi obwodu. Teoria gwarantuje dokładną identyfikację linii i zapobiega wpływowi rozłożonej pojemności.

Wygląd

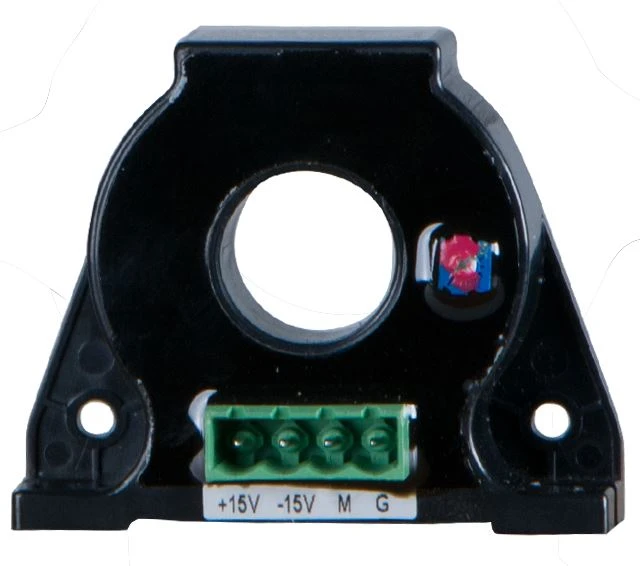

AHLC-LTA

AHLC-EA

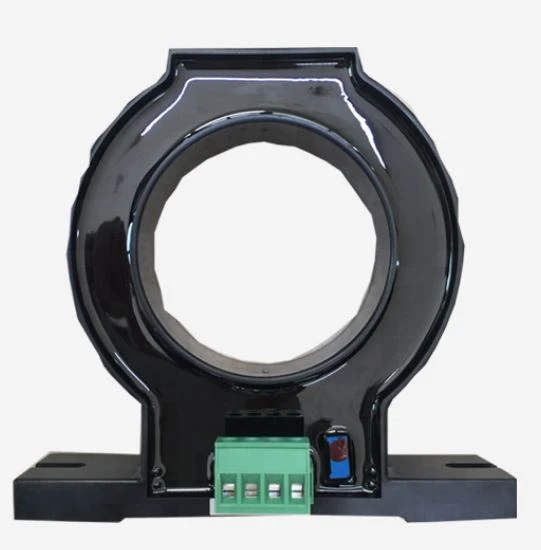

AHLC-EB

Parametry

Specyfikacja	Prąd znamionowy	Zasilacz	Moc znamionowa	Przysłona pomiarowa (mm)	Stopień precyzji
AHLC-LTA	Prąd stały 10mA ~ 2A	±15V	5V	φ 20	1
AHLC-EA	Prąd stały 10mA ~ 2A	±15V	5V	φ 40	1
AHLC-EB	Prąd stały 10mA ~ 2A	±15V	5V	φ 60	1

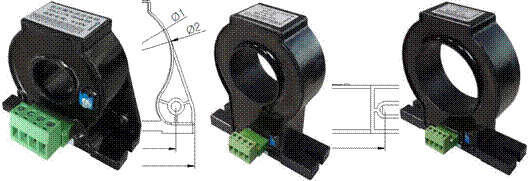

Wymiary (sztuka: mm)


Rys.1	Rys.2	Rys.3

Specyfikacja rozmiaru	Rozmiar konturu (mm)				Przez rozmiar (mm)	Montażu rozmiar (mm)		Rysunek
Specyfikacja rozmiaru	W	H	D	Φ 2	Φ 1	M	N	Rysunek
AHLC-LTA	68	57	20	50	20	52	52	Rys.1
AHLC-EA	100	108	30	75	40	78	/	Rys.2
AHLC-EB	120	112	30	94	60	98	/	Rys.3
