Aplikacja
Medyczne urządzenie monitorujące izolację systemu IT i system lokalizacji usterek nadaje się do szpitalnej sali operacyjnej, OIOM (CCU) i innych ważnych miejsc i może zapewnić bezpieczne miejsce dla takich ciągłych, niezawodnych rozwiązań energetycznych.
Struktura
Główne funkcje
1) Podstawowy schemat połączenia i wyświetlacz rozkładu pola
2) Akwizycja i wyświetlanie danych w czasie rzeczywistym
3) Alarm usterki
4) Zdalne ustawianie parametrów i zapytanie

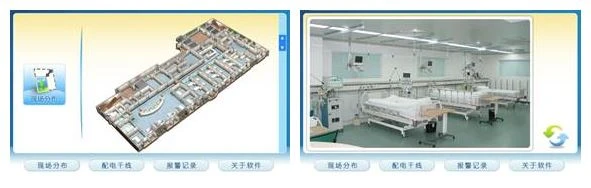

5) Wyświetlacz graficzny
Wyświetl stan izolacji, stan obciążenia i temperaturę transformatora izolacyjnego każdego zestawu izolowanych systemów zasilania w formie wykresu.
Wybór produktu
1) Transformator izolacji medycznej serii AITR
 | ◆ Transformatory izolacyjne do medycznych systemów informatycznych ◆ Podwójna izolacja, elektrostatyczna warstwa ekranująca ◆ Czujnik temperatury PT100 ◆ Moc znamionowa: 3,15 ... 10KVA ◆ Znak CE |
2) Inteligentny monitor izolacji medycznej AIM-M10
 | ◆ Monitorowanie izolacji medycznych systemów informatycznych ◆ Monitorowanie obciążenia i temperatury transformatora izolacyjnego ◆ Monitorowanie odłączania urządzenia ◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie ◆ Jedno wyjście przekaźnika alarmowego ◆ Przycisk Testuj ◆ Jeden RS485, MODBUS-RTU |
3) Inteligentny monitor izolacji medycznej AIM-M100
 | ◆ Monitorowanie izolacji medycznych systemów informatycznych ◆ Monitorowanie obciążenia i temperatury transformatora izolacyjnego ◆ Monitorowanie odłączania urządzenia ◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie ◆ Dwa wyjścia przekaźnika alarmowego ◆ Przycisk Testuj ◆ Jeden RS485, MODBUS-RTU |
4) Inteligentny monitor izolacji medycznej AIM-M200
 | ◆ Monitorowanie izolacji medycznych systemów informatycznych ◆ Monitorowanie obciążenia i temperatury transformatora izolacyjnego ◆ Monitorowanie odłączania urządzenia ◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie ◆ Dwa wyjścia przekaźnika alarmowego ◆ Przycisk Testuj ◆ Lokalizacja usterki izolacji ◆ RS485 (MODBUS-RTU) + CAN (protokół niestandardowy) |
5) AID10 Alarm i wyświetlacz Instrument
◆ Zdalne monitorowanie
◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie
◆ Przycisk Wycisz
◆ Przycisk Testuj
◆ Zasilanie: DC24V
◆ RS485, MODBUS-RTU
6) AID120 Alarm i wyświetlacz Instrument
 | ◆ Zdalne monitorowanie ◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie ◆ Przycisk Wycisz ◆ Przycisk Testuj ◆ Zasilanie: DC24V ◆ RS485, MODBUS-RTU |
7) AID150 Alarm i wyświetlacz Instrument
 | ◆ Zdalne monitorowanie ◆ Wskaźniki LED: włączone, izolacja, przeciążenie, przeciążenie ◆ Przycisk Wycisz ◆ Przycisk Testuj ◆ Zasilanie: DC24V ◆ RS485, MODBUS-RTU |
8) Zasilacz ACLP10-24 DC
 | ◆ Zasilanie serii AID ◆ Wejście AC 220V, wyjście DC 24V ◆ Całkowicie izolowany transformator liniowy ◆ Wskaźnik wył.in. |
9) Generator sygnału ASG150
 | ◆ Generowanie sygnału lokalizacji usterki ◆ Wykrywanie rozłączenia L1 i L2 ◆ Wskaźniki LED: On, Comm, L1, L2, Fault ◆ Magistrala CAN, niestandardowy protokół ◆ Zasilanie: DC24V |
10) AIL150-4 / -8 Lokalizator usterek izolacji
| ◆ Lokalizacja usterek izolacji w systemach informatycznych AC ◆ AIL150-4: 4 kanały pomiarowe ◆ AIL150-8: 4 kanały pomiarowe ◆ Wskaźniki LED: On, Comm, L1 ... L8 ◆ Magistrala CAN, niestandardowy protokół ◆ Zasilanie: DC24V |
Typowe rozwiązanie

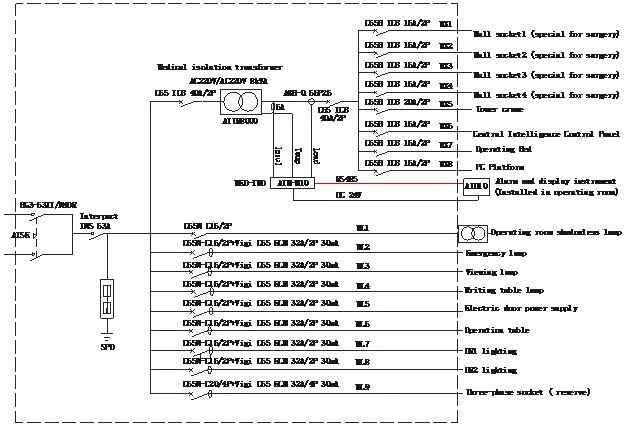

1) Zestaw czteroczęściowy

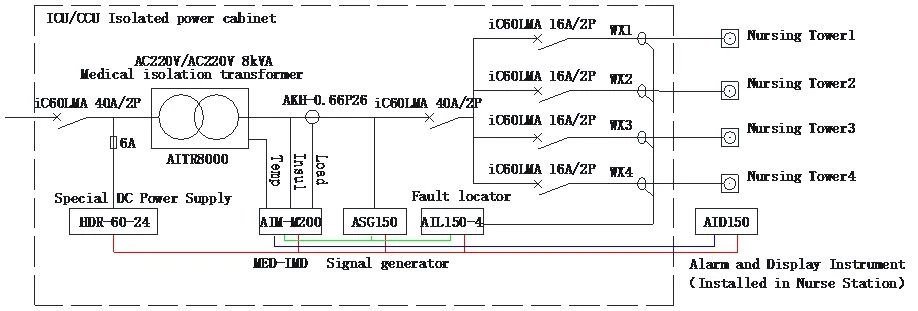

2) Pięcioczęściowy zestaw

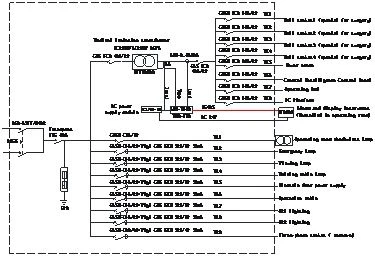

3) Zestaw siedmioczęściowy

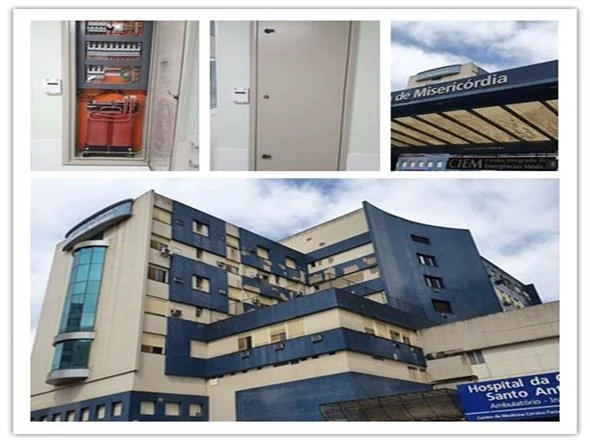

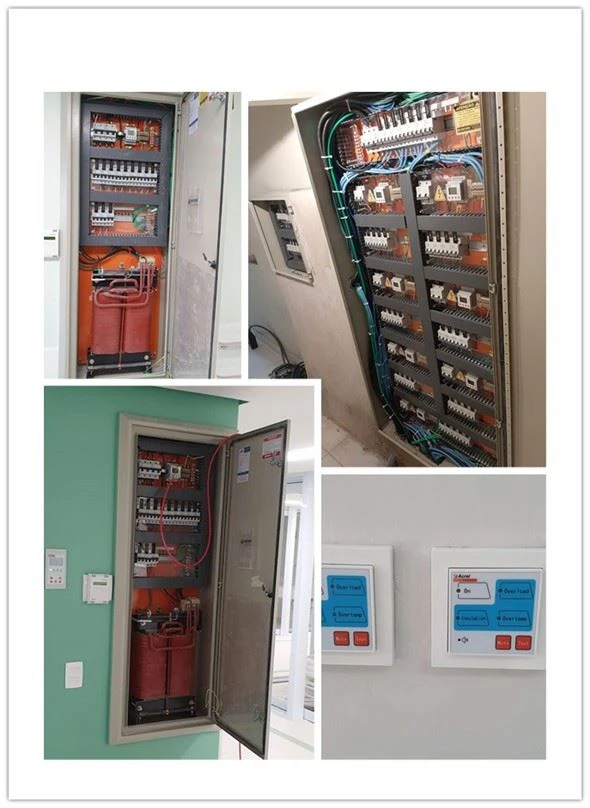

Zdjęcia na miejscu
