Opis

Jednofazowy licznik energii elektrycznej ADL100 jest przeznaczony do jednofazowego pomiaru energii czynnej w systemach niskiego napięcia, w tym samym czasie może mierzyć parametry elektryczne, takie jak napięcie, prąd, moc itp. Można również wybrać RS485. Ten licznik mocy ma zalety mniejszej objętości, wysokiej precyzji, dobrej EMC, łatwej instalacji itp. Wszystkie liczniki spełniają odpowiednie wymagania techniczne elektronicznych liczników mocy w normach IEC62053-21,IEC62053-22.

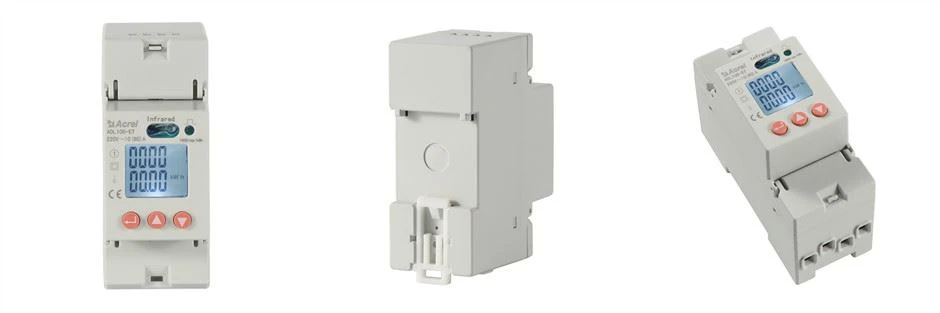

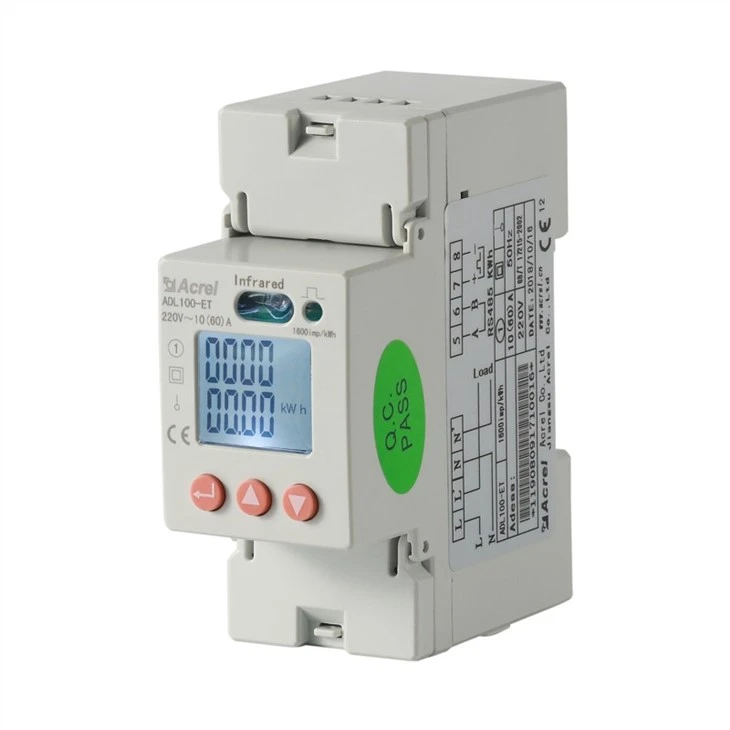

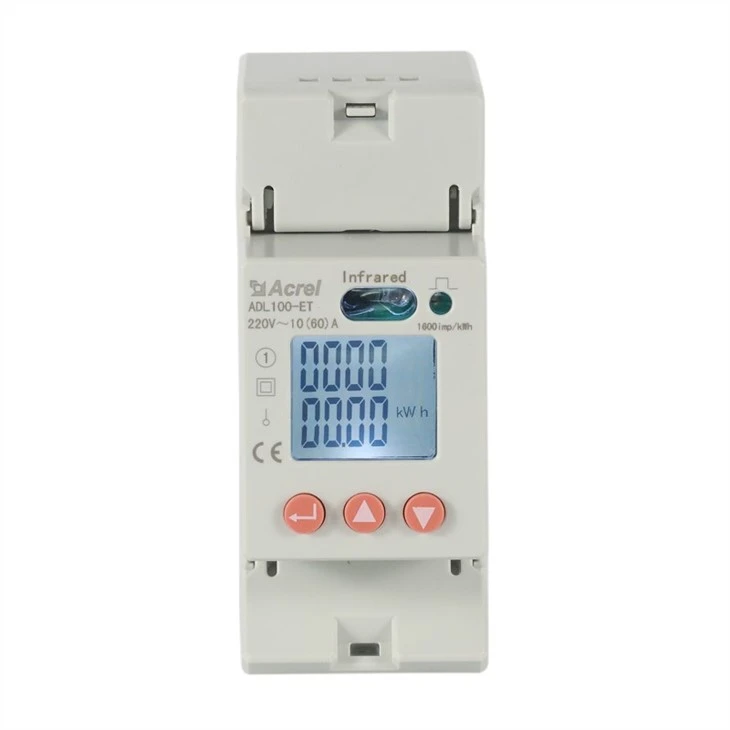

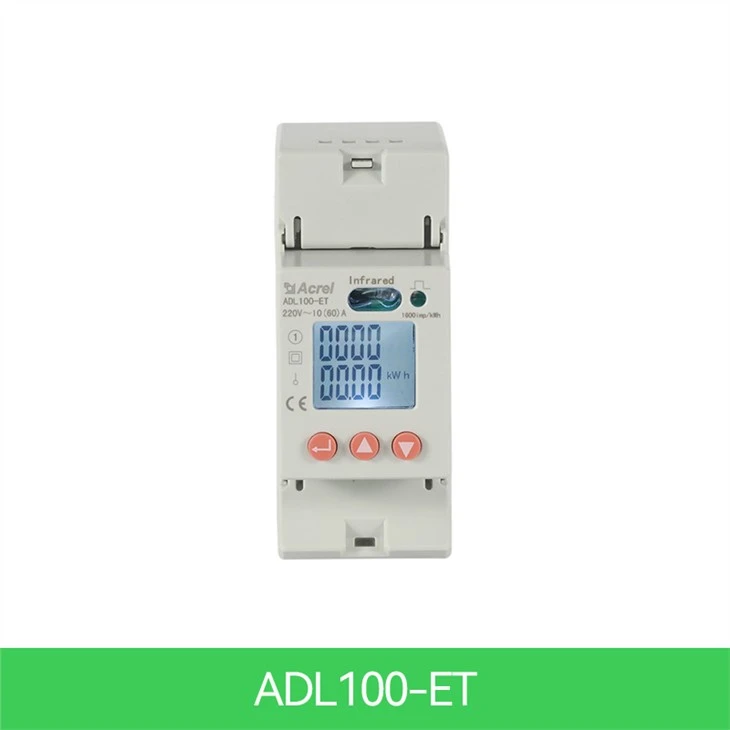

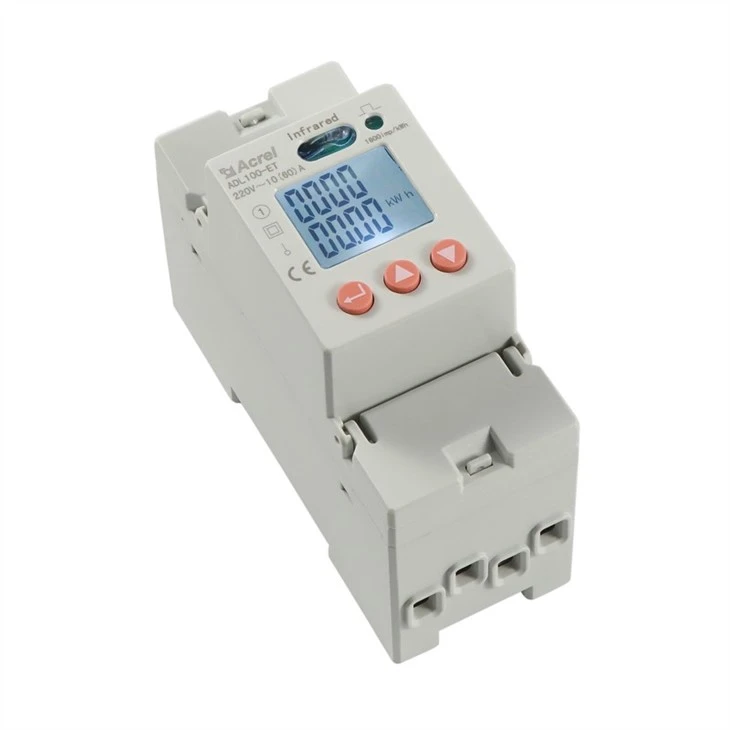

Wygląd

1.1

Parametr

Napięcie wejściowe	Napięcie odniesienia	Prąd zmienny 220 V
	Częstotliwość odniesienia	50 Hz
	Pobór mocy	<10VA
Prąd wejściowy	Prąd podstawowy	10A
	Maksymalny prąd	60A
	Prąd początkowy	4 funty
	Konsumpcja	<4VA (Maximum current)
Wydajność pomiaru	Dokładność pomiaru	1 klasa
Wydajność pomiaru	Zakres pomiaru	000000.00~99999999kWh
Dokładność zegara		Błąd mniejszy lub równy 0.5s/d
Aktywny puls	Szerokość impulsu	80±20ms
Aktywny puls	Stały impuls	1600imp/kWh,LED
Komunikacja	Interfejs	Złącze RS485(A+,B-)
	Tryb połączenia	Ekranowane przewody skrętkowe
	Protokół	MODBUS-RTU

Funkcjonować

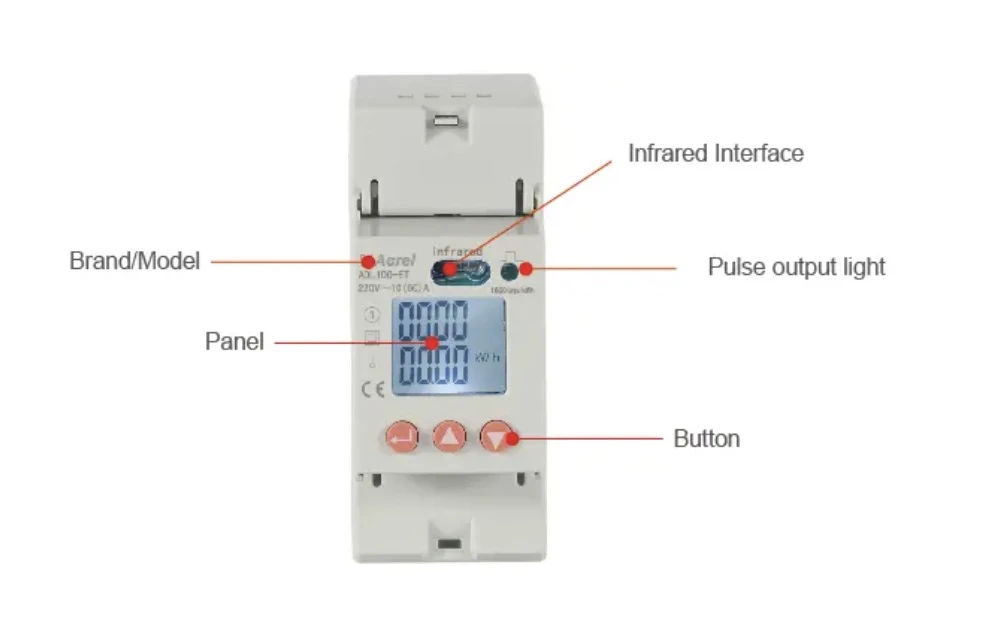

intro

Funkcjonować	Opis funkcji	Funkcja zapewnia
Pomiar kWh	Jednofazowa czynna kWh (dodatnia i ujemna)	■
Pomiar parametrów elektrycznych	Napięcie, prąd, moc czynna, moc bierna, moc pozorna, współczynnik mocy i częstotliwość	■
Wyświetlacz LCD	8-bitowa sekcja LCD	■
Programowanie kluczy	3 klawisze do ustawiania parametrów, takich jak kod, adres, szybkość transmisji, wielotaryfa i protokół komunikacyjny	■
Wyjście impulsowe	Aktywny impuls wyjściowy energii	■
Wielotaryfowy	Dostosuj 4 strefy czasowe, 2 listy przedziałów czasowych, 14 przedziałów czasowych według dnia i 4 stawki taryfowe	□F
Komunikacja	Interfejs komunikacyjny: RS485, Protokół komunikacyjny: MODBUS-RTU	□C
Komunikacja	Komunikacja w podczerwieni	■

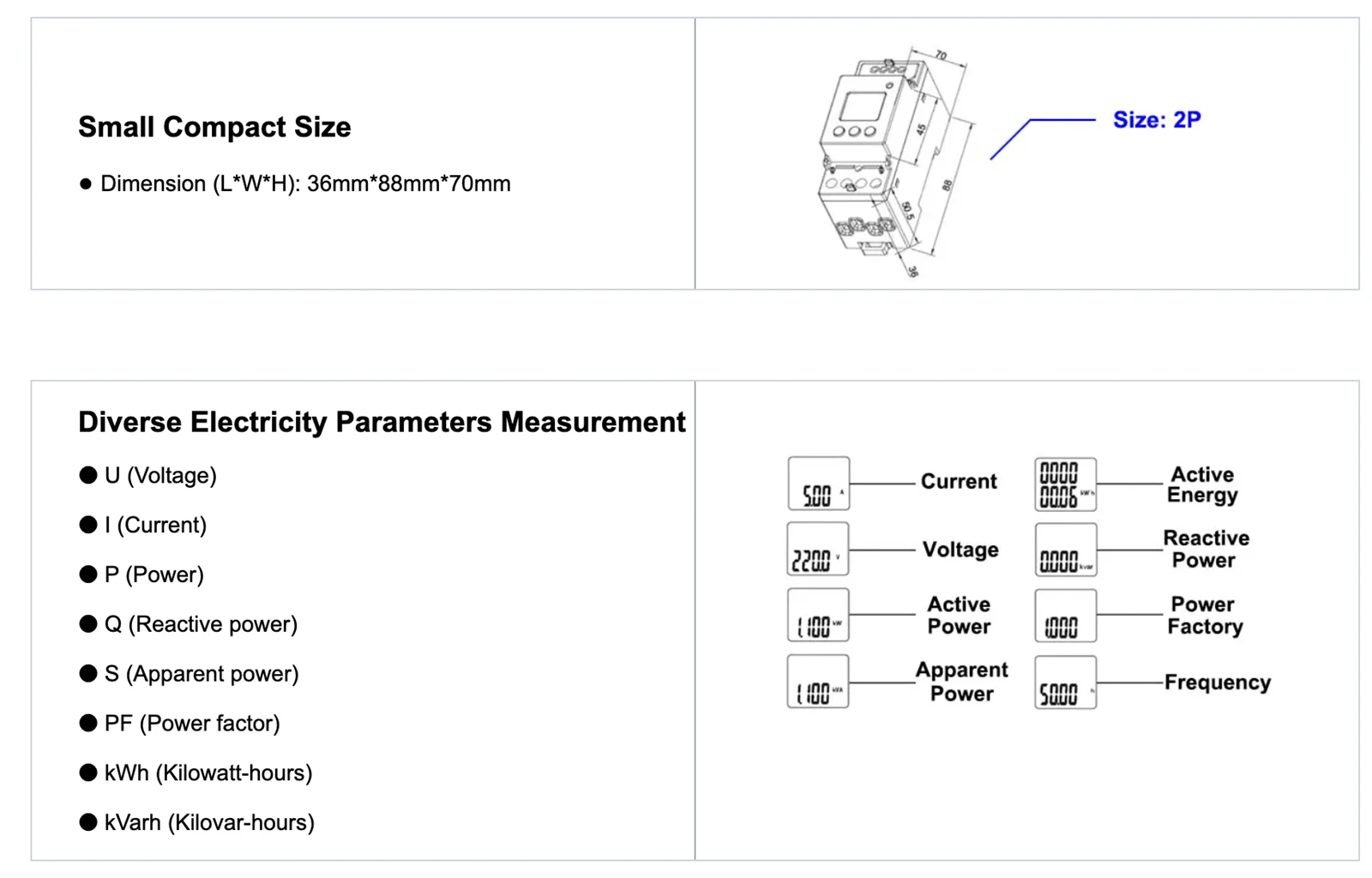

function-min

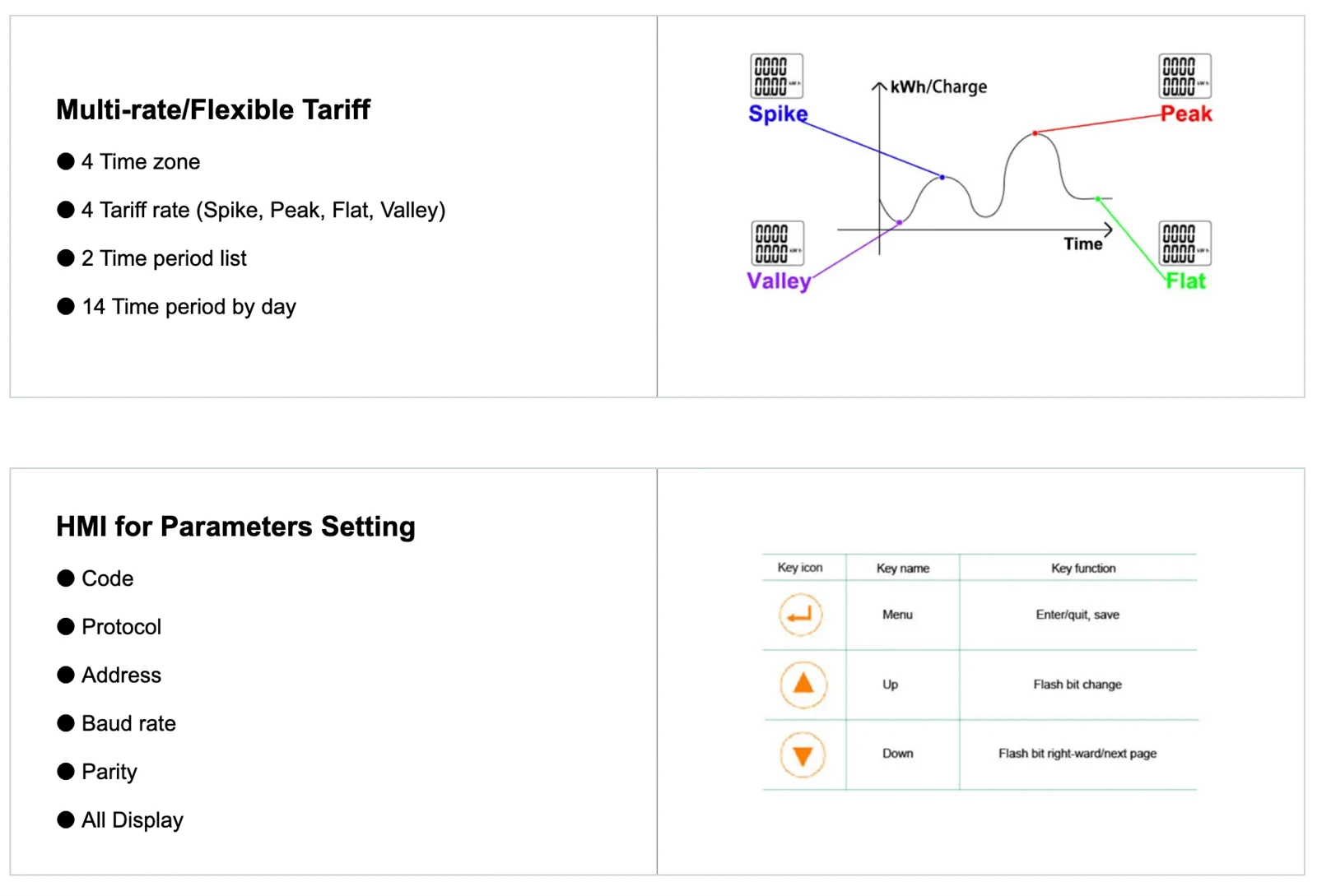

function2-min

Wymiary

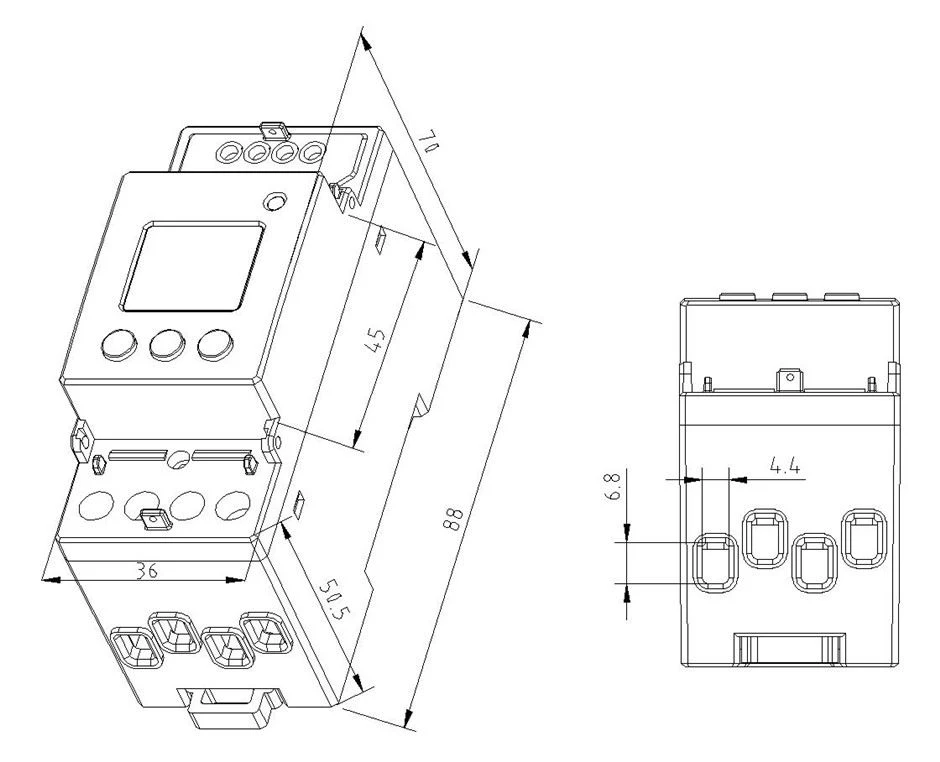

1.2_

Wymiary instrumentu

Uwaga: Moment obrotowy nie powinien być większy niż 4.0N·m

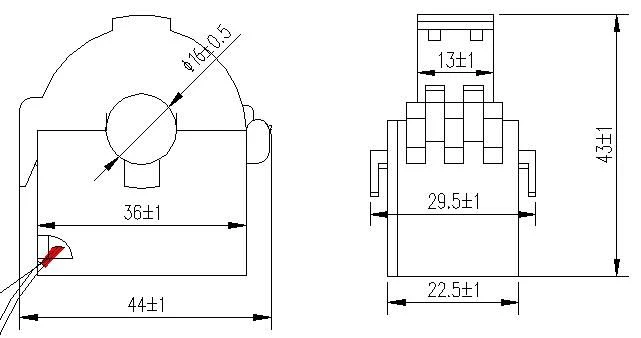

1.3

Wymiary zewnętrzne transformatora

Okablowanie

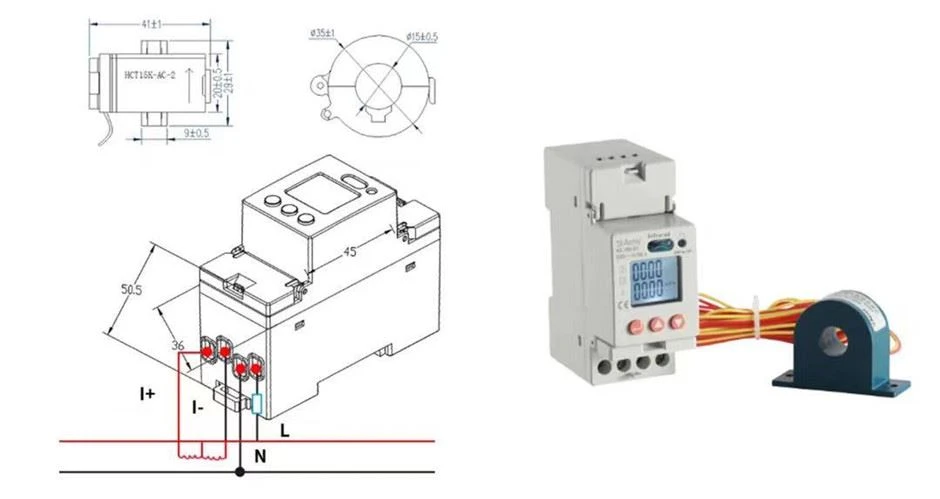

1.4_

1.5

10(60)A

Jednofazowy licznik elektryczny ADL100 wykorzystuje metodę bezpośredniego podłączenia. Podczas podłączania należy zwrócić uwagę na kierunek wejścia i wyjścia oraz mocno przykręcić, aby zapobiec nieprawidłowej pracy licznika.
