Przegląd

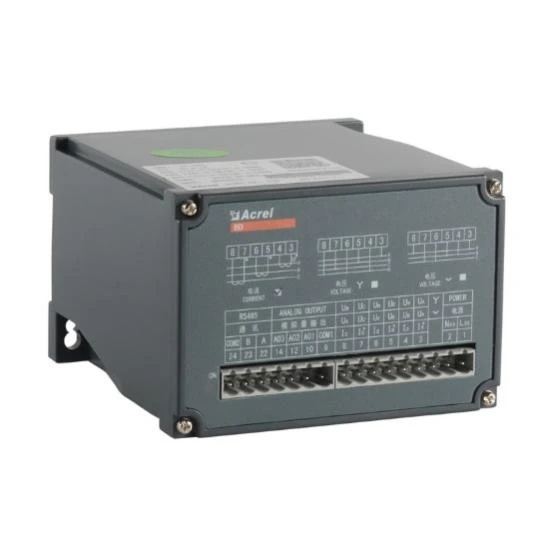

Nadajniki elektryczne Acrel serii BD to urządzenie, które może izolować i przesyłać parametry elektryczne, Ten przetwornik częstotliwości mocy serii BD-3P może mierzyć moc czynną, moc bierną; 1,2 razy przeciążenie wartości znamionowej; DC 0-5V / 0-10V / 0-20mA / 4-20mA wszystkie można wybrać jako wyjście analogowe.

Funkcja

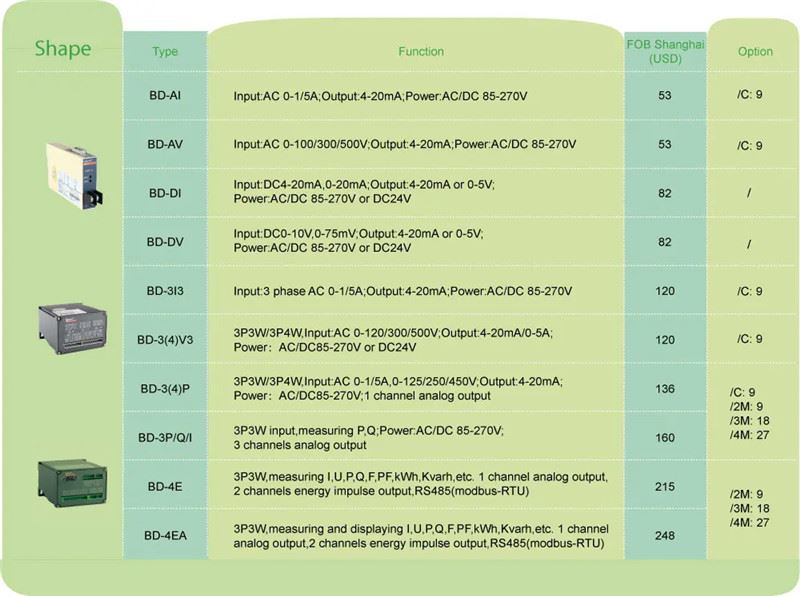

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

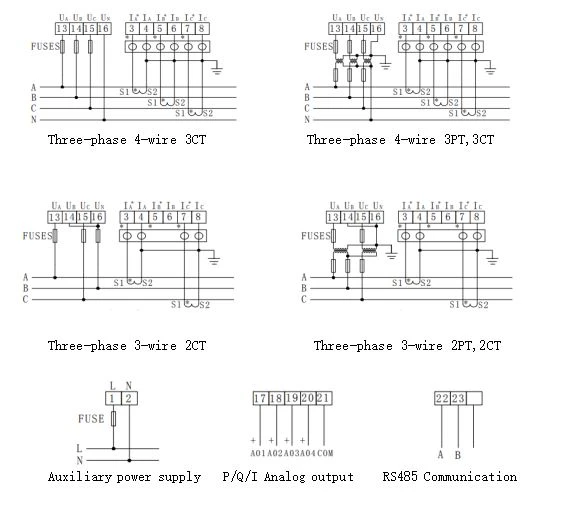

Faza i okablowanie	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Wkład	Napięcie	Bezpośredni L-L	Do 480 V AC
		Bezpośredni L-N	Do 276 V AC
		Z zewnętrznym PT	○	○	○	○	○
	Aktualny	Bezpośredni	Do 5A AC
	Aktualny	Z zewnętrznym tomografem komputerowym	○	○	○	○	○
Wyjście	Wartość normalna	DC: 4-20mA, 0-20mA, 0-5V, 0-10V, tak dalej
	Odporność na obciążenia	Wyjście prądowe≤600Ω Napięcie wyjściowe≥1000Ω
	Zawartość Ripple	<0.5% peak="">
Mierzenie	Napięcie	□	—	—	□
	Aktualny		—	—	□	□	□
	Moc aktywna/bierna	—	—	—	—	□	□
	Moc pozorna	—	—		—	□	□
	Współczynnik mocy	—	—	R	—	□
	Częstotliwość					□	□
Pomiary energii	±KWh	—	—	—	—	—	○
Klasa dokładności	0.5%
Komunikacja	Interfejs: RS485 Protokół: Modbus-RTU			—
Wyjście analogowe	Prąd stały 0-5V,0-10V,0-20mA,4-20mA
Wyjście impulsowe

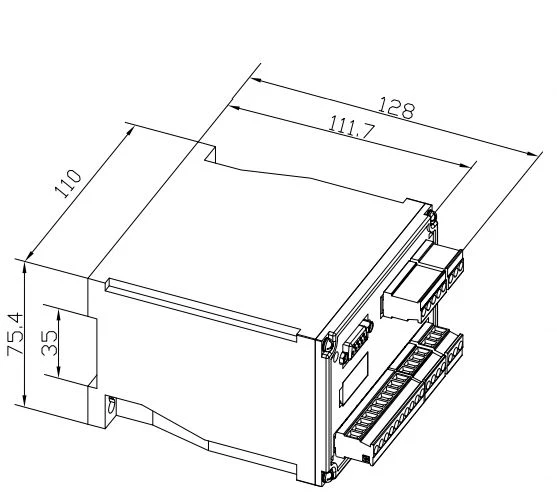

Wymiary (mm)	Obudowa (wxhxd)	138x76x24	119x75x55	119x75x55	112x110x75	112x110x75	112x10x75 pikseli
Zasilanie pomocnicze		85-265V AC / DC, DC24V, DC48V
Temperatura	Operacja	Od -10 do 55°C
Temperatura	Składowanie	Od -25 do 70°C
Wilgotność		Do 95%, bez kondensacji
Instalacja		(Kolej) Din35 mocowanie na kabinie za pomocą
Standardów		GB/T 13850
