Przegląd

Inteligentny czujnik prądu serii BA wykorzystuje zasadę indukcji elektromagnetycznej do pomiaru prądu przemiennego w sieci energetycznej w czasie rzeczywistym i wykorzystuje technologię stałego prądu i kompensacji liniowej do izolowania i przekształcania go w standardowe wyjście sygnału DC lub poprzez interfejs RS485 (protokół Modbus-RTU) do przesyłania danych pomiarowych. Zasilanie napięciem bezpieczeństwa DC24V lub 12V może być szeroko stosowane w dziedzinie automatyki przemysłowej. BA50L(II.)-AI to transformator różnicowoprądowy prądu przemiennego, który głównie wykrywa prąd upływu instalacji elektrycznej, może w każdej chwili uchwycić stan obwodów elektrycznych i sprzętu oraz zapobiegać pożarom i innym wypadkom spowodowanym wyciekiem.

Parametr

Parametr techniczny			Indeks
Klasa dokładności			Klasa 0.5
Wkład	Wartość nominalna	BA20(II.)-AI	Prąd AC 0.5A, 50A, 200A itp. AC 0 ~ (0,5 ~ 200) A
		BA50(II.)-AI	Prąd AC 60A, 300A, 600A itp. AC 0 ~(60~600)A
		BA50L(II.)-AI	Prąd AC 0.1A, 1A itp. AC 0 ~ (0,1 ~ 1) A
	Przeładować	Ciągły 1,2 razy, prąd chwilowy 10 razy / 1S
	Pochłonięta moc	≤1VA
	Pasmo przenoszenia	25Hz ~ 800Hz, szczególnie nadaje się do częstotliwości przemysłowych
Wyjście	Wartość nominalna	DC4 ~ 20mA lub 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) itp.
	Odporność na obciążenia	Gdy zasilanie DC12V, wyjście prądowe klasy 0.5is ≤250Ω Gdy zasilanie DC24V, wyjście prądowe wynosi ≤500Ω, Gdy napięcie wyjściowe wynosi ≥1KΩ
	Komunikacja	Interfejs RS485/Modbus-RTU(2)
Czas reakcji		≤400ms
Zasilacz	Napięcie	12V lub 24V
	Pobór	≤1W
Rezystancja izolacji		>100MΩ
Ściskanie		Między wejściem/wyjściem a zasilaniem 2.0KV/1min,50Hz
Współczynnik temperaturowy		-10 °C ~ + 55 ° C, ≤400ppm / ° C
Środowisko	Temperatura	Praca: -10 °C ~ + 55 °C Przechowywanie: -25 °C ~ + 70 °C
	Wilgotność	≤93% RH, bez kondensacji, bez korozyjnego miejsca gazowego
	Wysokość	≤2000m
Metoda instalacji		Szyna TS35 lub użyj do zamocowania szafki

Uwaga: (1) 0 ~ 10V wyjście nadaje się tylko do zasilania DC24V;

(2) Funkcja komunikacji jest opcjonalna.

BA10-AI/I

●Zastosowanie: Automatyka przemysłowa

●Wejście: pomiar prądu AC do 50A

●Przeciążenie: 1,2 razy większa od wartości znamionowej

●Wyjście: DC 4-20mA

BA20-AI/V

●Zastosowanie: Automatyka przemysłowa

●Wejście: pomiar prądu AC do 200A

●Przeciążenie: 1,2 razy większa od wartości znamionowej

●Wyjście: DC 0-5V

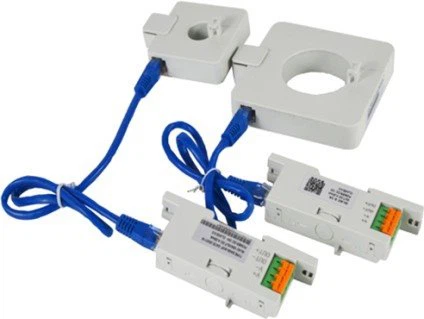

Wygląd

Wymiar

Instalacja zintegrowana

Zintegrowana instalacja, obrotowa konstrukcja może być zastosowana w perforowanej części.

Istnieją Φ20, Φ50 rozmiarów otworów do wyboru.

Główny korpus można podłączyć do ekranu wyświetlacza w celu wyświetlania bieżących i ustawianych parametrów podczas zintegrowanej instalacji (w miarę możliwości wykorzystaj istniejący ekran wyświetlacza)
