Opis produktu
 Przekładnik prądowy Acrel ma pierwotny zakres pomiaru prądu 5-3000A, poziom dokładności klasy 0,2 lub klasy 0,5, przekształca wysoką wartość prądu na 5A lub 1 A, dedykowany do pomiarów przemysłowych i może być stosowany w połączeniu z billingowym licznikiem energii elektrycznej, a pomiar jest dokładny i niezawodny. |
Nasz obecny transformator pomiarowy zastosował konstrukcję z klapką, piękny wygląd i wygodne okablowanie. Wybrany przezroczysty poliwęglan z powłoki flip może wyraźnie widzieć okablowanie wtórnego ołowiu. Okrągły typ otworu kombinowanego może być używany jako sygnał prądu przemiennego do przechodzenia przez elementy ustawiające i szynę zbiorczą i jest zwykle używany w połączeniu z elektrycznymi przyrządami pomiarowymi.

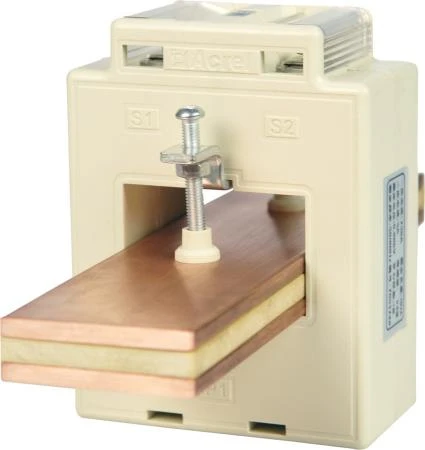

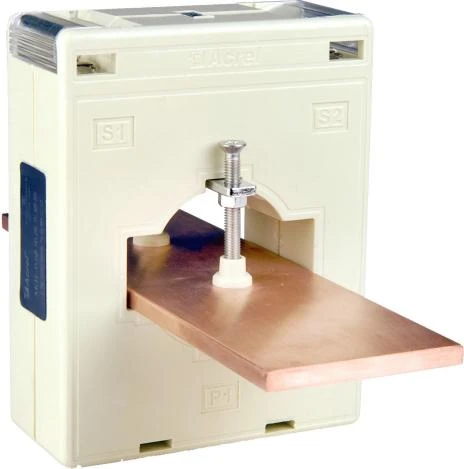

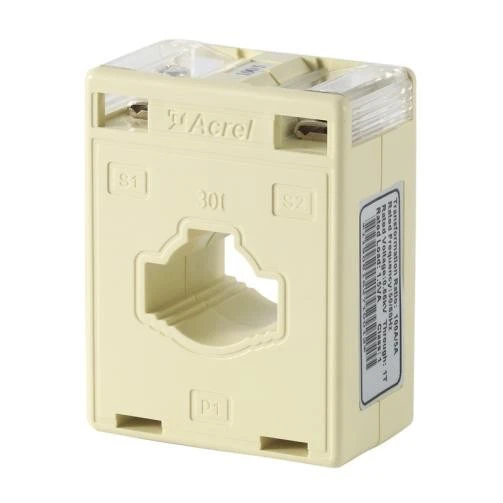

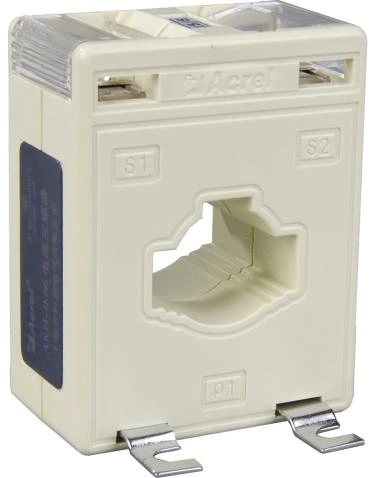

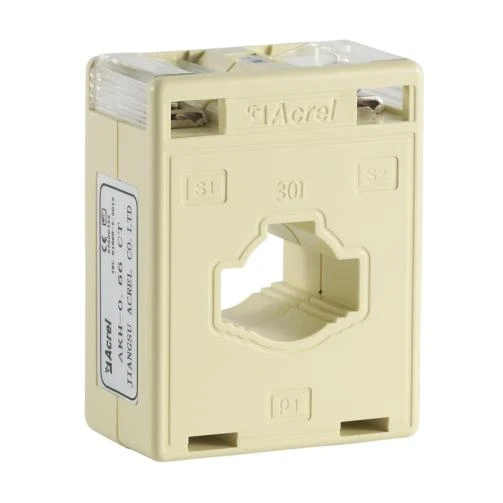

Wygląd
 |  |
Parametry
Stosunek | Klasa i obciążenie (VA/Ω) | Zamienia | Typ szyny zbiorczej (mm) / Ilość | Średnica (mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Wymiary
Rozmiar (mm) Tryb | Wymiary | Rozmiar otworu | Rozmiar instalacji | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Te przekładniki prądowe z certyfikatem CE umożliwiają przejście pojedynczego, wielu lub pojedynczej szyny zbiorczej przez otwór CT.
Użyj środowiska
● Znamionowe napięcie robocze AC 0.66kV (odpowiednik AC0.69kV, GB156-2003)
● Częstotliwość znamionowa 50-60Hz
● Temperatura otoczenia -30 °C ~ 70 °C
● Wysokość ≤3000m
● Częstotliwość zasilania wytrzymuje napięcie 3000V / 1min 50Hz
● Stosowany w miejscach, w których nie ma bezpośredniego deszczu ani śniegu, nie ma poważnych zanieczyszczeń i silnych wibracji
 |  |  |

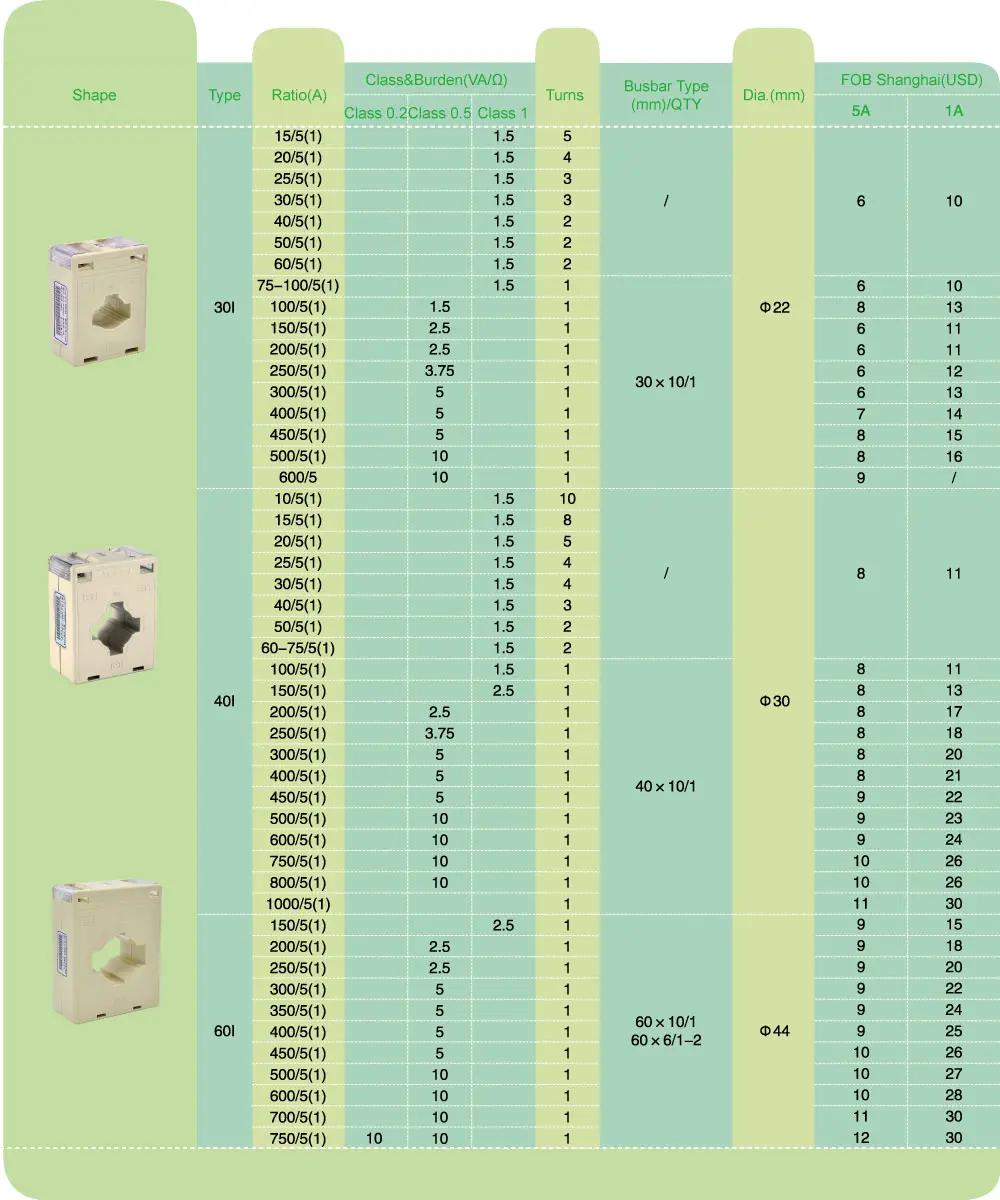

Cytat
