Opis produktu
|
|
Znamionowe napięcie robocze AC 0,66 kV
Częstotliwość znamionowa 50-60 Hz
Temperatura otoczenia -30 stopni -70 stopni
|
|
Wysokość nad poziomem morza Mniejsza lub równa 3000 m Napięcie wytrzymywane częstotliwości sieciowej 3000 V/1 min 50 Hz Używany w miejscu bez bezpośredniego deszczu i śniegu, bez poważnych zanieczyszczeń i ostrego wstrząsu |
|

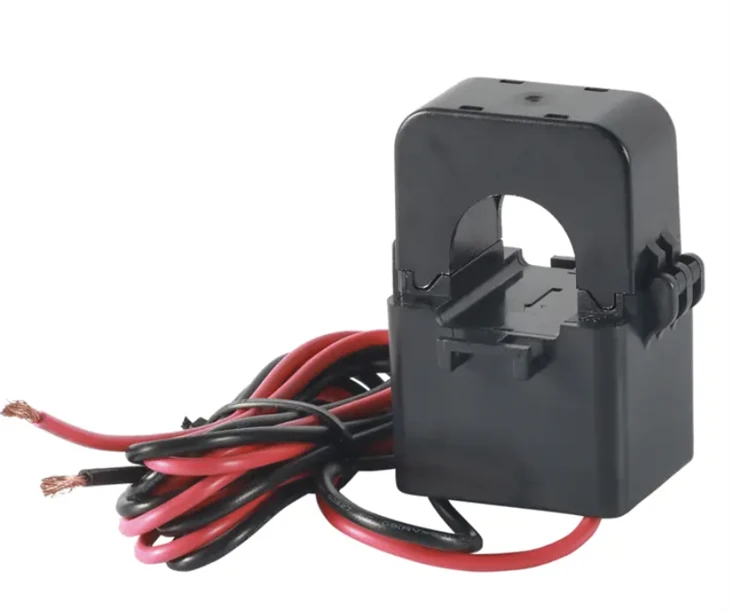

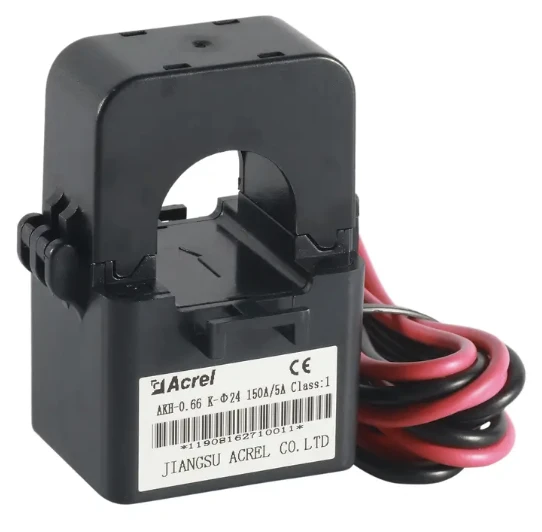

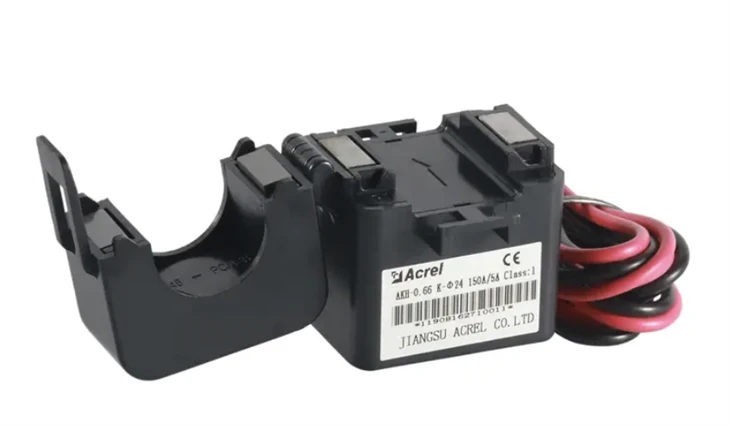

Przekładniki prądowe typu Split Core można łatwo zainstalować w istniejącym systemie elektroenergetycznym bez odłączania mierzonego przewodu pierwotnego. Klienci skorzystają na zmniejszonej pracochłonności, obniżonych kosztach operacyjnych i zwiększonej wydajności pracy dzięki zastosowaniu systemów zasilania o dużej mobilności lub ograniczonych przestrzennie lub nieprzerwanych systemów zasilania.
Parametr
|
Model |
racja bieżąca (A) |
Dokładność |
Obciążenie znamionowe (VA) |
Maksymalna średnica kabla (mm) |
| AKH-0.66/K-φ10 | 5 A/1,25 mA | 0.5 | 10 | φ10 |
| (10-20) A/5 mA | ||||
| (40-60) A/20 mA | ||||
|
AKH-0.66/K-φ16 |
(20-50) A/10 mA |
0.5 |
10 |
φ16 |
|
(40-100) A/20 mA |
||||
|
100A/40mA |
||||
|
AKH-0.66/K-φ24 |
(60-200) A/20 mA |
0.5 |
10 |
φ24 |
|
(100-250) A/40 mA |
||||
| 400A-100mA | ||||
|
AKH-0.66/K-φ36 |
(100-200) A/10 mA |
0.5 |
10 |
φ36 |
|
(200-400) A/20 mA |
||||
|
(300-600) A/100 mA |
||||
|
400A/40mA |
||||
| 600A/75mA | ||||
|
AKH-0.66/K-φ24 |
(150-200) A/5(1)A |
1 |
1 |
φ24 |
|
(250-300) A/5(1)A |
1.5 |
|||
|
AKH-0.66/K-φ36 |
(300-400) A/5(1)A |
1 |
1.5 |
φ36 |
|
(500-600) A/5(1)A |
0.5 |
1.5 |

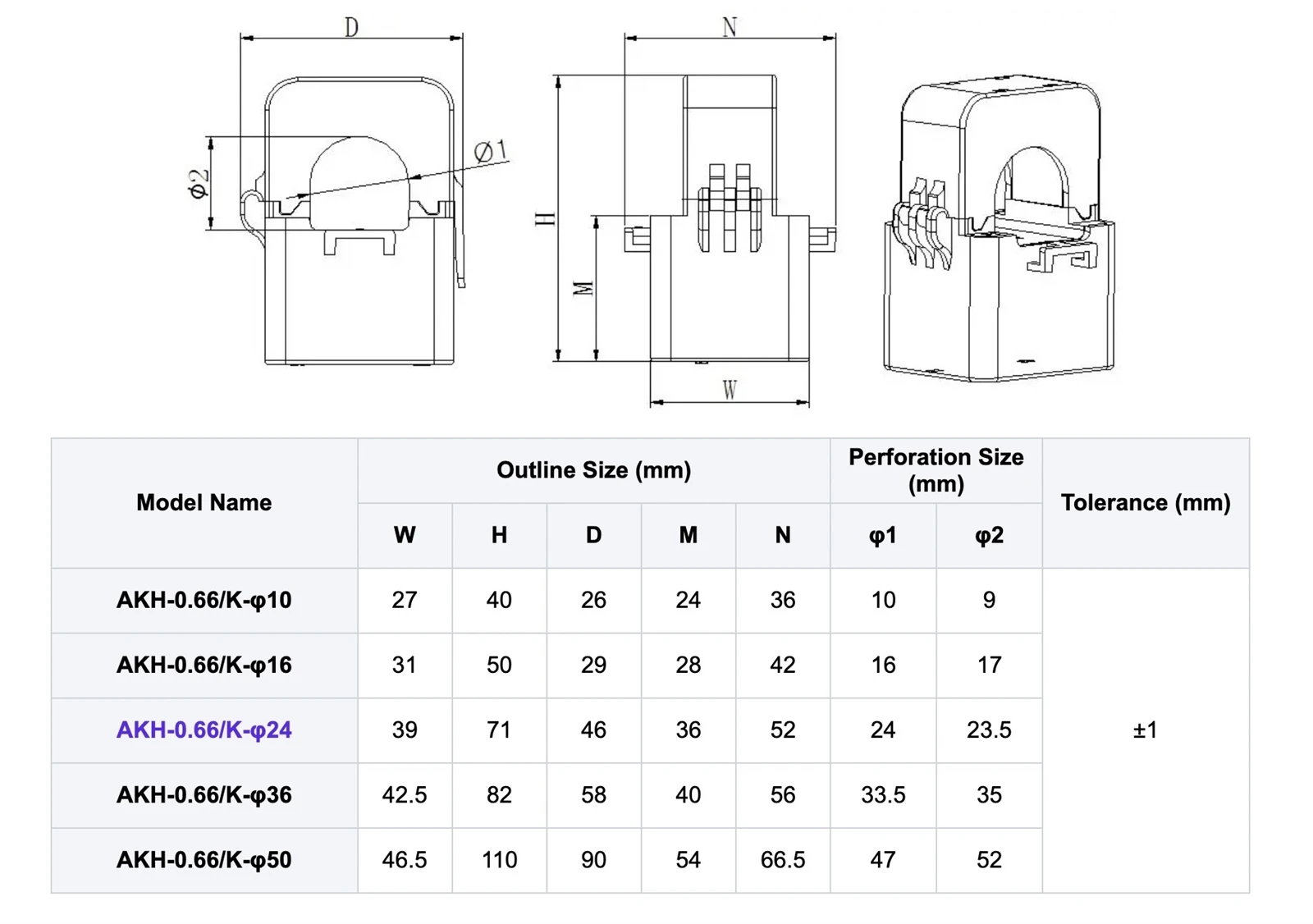

Średnica
Aplikacja
Przekładnik prądowy (CT) służy do przekształcania wysokiego prądu przemiennego na małe, łatwe do kontrolowania wartości prądu. Łącząc się z miernikiem panelowym lub przekaźnikiem, te przekładniki prądowe mogą pomóc w pomiarze parametrów prądu i ochronie sprzętu.
Cytat
