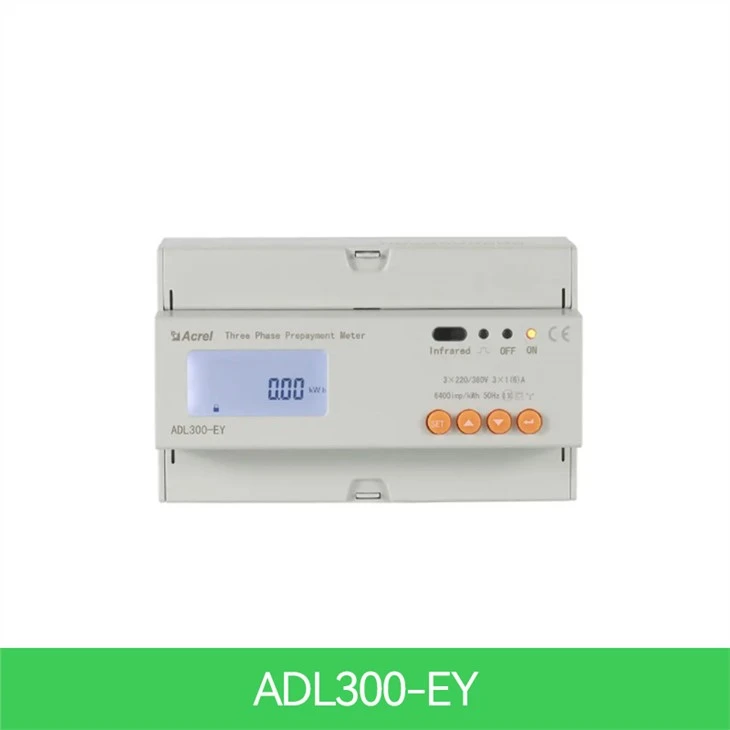

Trójfazowy przedpłacony licznik energii

● Pomiar: 3-fazowy kWh (klasa 0,5 s), kVarh, moc czynna, moc bierna, prąd, napięcie itp
● Napięcie znamionowe: 3x380 ~ 456V AC i 45 ~ 65Hz (wejście sygnału napięciowego służyło również jako zasilacz miernika)
● Prąd znamionowy: 3x10 (80) A AC (połączenie bezpośrednie); 3x1(6)A AC (podłączony przez CT)
● Komunikacja: RS485 (MODBUS-RTU); Podczerwony
● Automatyczne sterowanie: Wbudowany przekaźnik przytrzymujący do sterowania włączaniem i wyłączaniem
● Multi-rate & Multi-tariff: 4 stawki taryfowe (Spike, Peak, Valley i Flat kWh Unit Price)
● Model: ADL300-EY

Opis

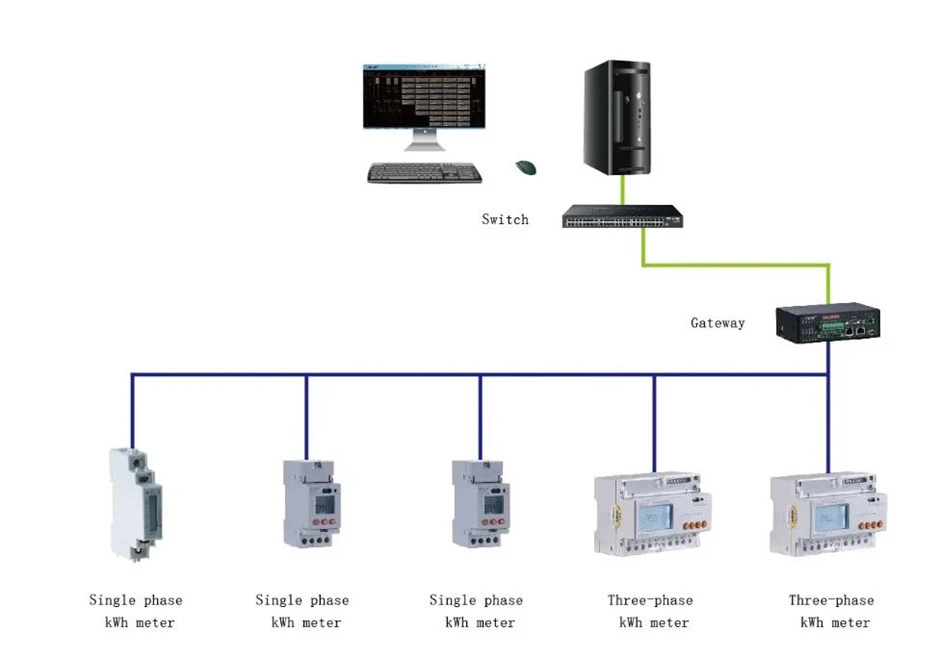

Obecnie Acrel ma trzy przedpłacone liczniki energii, jednofazowe liczniki przedpłacone ADL100-EY z intro-kontrolą, trójfazowe liczniki przedpłacone ADL300-EY z intro-kontrolą i przedpłacone liczniki energii ADF400L, są one szeroko stosowane do obliczania jedno- i trójfazowej energii aktywnej odpowiednio na częstotliwości 50 Hz. Miernik posiada funkcje prepaid, kontroli obciążenia i komunikacji RS485 itp. Wewnętrzne liczniki mają małą przerwę w trzymaniu, aby zrealizować prąd włączony lub wyłączony. Dzięki platformie Acrel IoT EMS można zdalnie sterować mocą. Mierniki te spełniają odpowiednie wymagania techniczne elektronicznych mierników mocy w normach IEC62053-21, IEC62053-22.

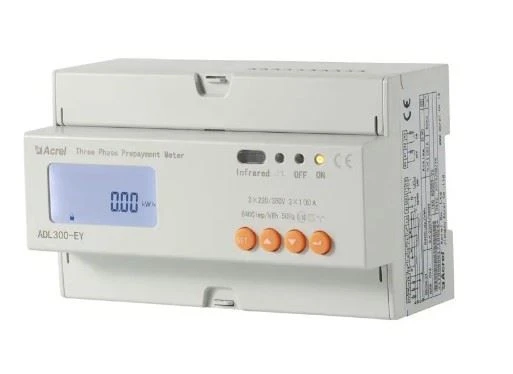

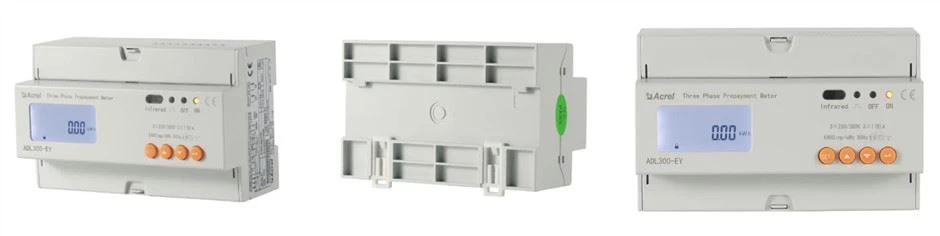

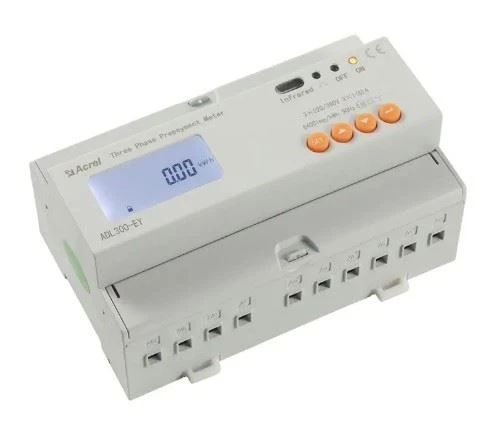

Wygląd

Parametry

Parametr techniczny		ADL300-EY
Napięcie	Napięcie odniesienia	3×220/380V
	Odniesienie częstotliwość	50 Hz
	Konsumpcja	<4va(each>
Aktualny	Prąd wejściowy	1(6)A,10(80)A
	Prąd rozruchowy	Połącz bezpośrednio: 0,004 Ib, połącz przez CT: 0,002In
	Konsumpcja	<4va (maximum="">
Pomiar wydajność	Dokładność mierzenie	Klasa 0.5s
Dokładność zegara		Błąd ≤0.5s/d
Aktywny puls	Szerokość impulsu	80ms±20ms
Aktywny puls	Stała impulsu	6400imp/kWh,400 imp/kWh
Communicati na	Interfejs	RS485 (A +, B-)
	Tryb połączenia	Ekranowane przewody skrętki
	Protokół	MODBUS-RTU

Funkcja

Nazwa funkcji	Opis funkcji		Funkcja dostarczać
	ADL300-EY	ADL100-EY
Pomiar kWh	Całkowita aktywna kWh (dodatnia i ujemna ogółem)		■
Pomiar elektryczny Parametry	U、I 、P、Q、S、PF、F		■
Tryb przedpłacony	Poprzez komunikację RS485 doładowanie przedpłacone, szyfrowanie danych		■
Kontrola	Wbudowany przekaźnik poddotrzymujący o dużej pojemności, aby osiągnąć kontrola włączania i wyłączania obciążenia		■
Wyświetlacz LCD	8-bitowy wyświetlacz LCD z sekcją		■
Komunikacja	Interfejs komunikacyjny: RS485, Komunikacja protokół: MODBUS-RTU		■
Wielotaryfowe	4 stawki celne, 14-krotny interwał w ciągu dnia		□F

(■: oznacza standardowy; □: oznacza opcjonalny)

Nuta:Funkcja trybu pre-paid może być osiągnięta tylko za pomocą systemu pre-paid zaprojektowanego przez Acrel Co, Ltd.

Wymiary

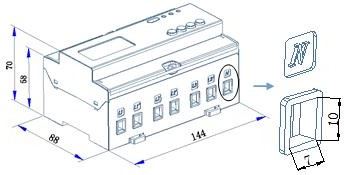

Bezpośrednie połączenie

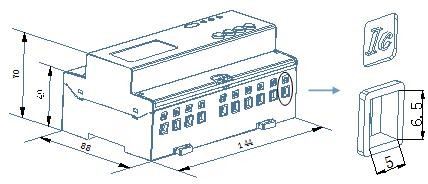

Połącz przez CT

Uwaga: Moment obrotowy bezpośredniego połączenia nie powinien być większy niż 4,0 Nm, a moment obrotowy łączenia przez CT nie powinien być większy niż 2,0 Nm.
