Opis

Inteligentny licznik energii DC serii PZ jest przeznaczony do zastosowań takich jak panele DC, energia słoneczna, telekomunikacyjne stacje bazowe i porty ładowania. Ta seria instrumentów może mierzyć napięcie, prąd, moc, moc do przodu i do tyłu w systemie DC. Może być używany do lokalnego wyświetlania i połączony z przemysłowymi urządzeniami sterującymi, komputerami, z systemu pomiarowego i kontrolnego.

Inteligentny licznik energii DC serii PZ posiada również szereg zewnętrznych funkcji wymówkowych dla użytkownika do wyboru: interfejs komunikacyjny RS485, protokół Modbus-RTU, wyjście alarmowe przekaźnika, cyfrowe wejście / wyjście. Zgodnie z różnymi wymaganiami, za pomocą tablicy rozdzielczej można ustawić stosunek, parametry komunikacji

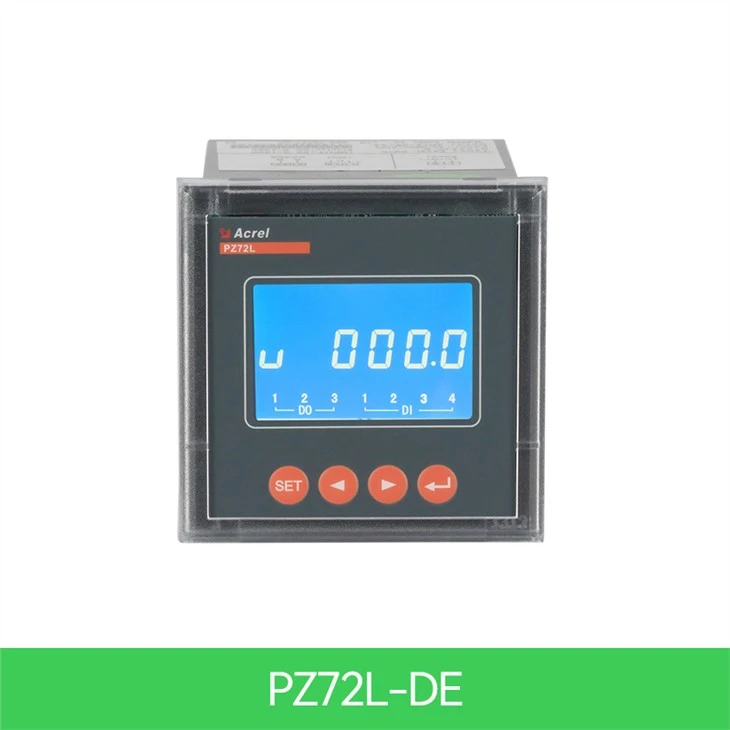

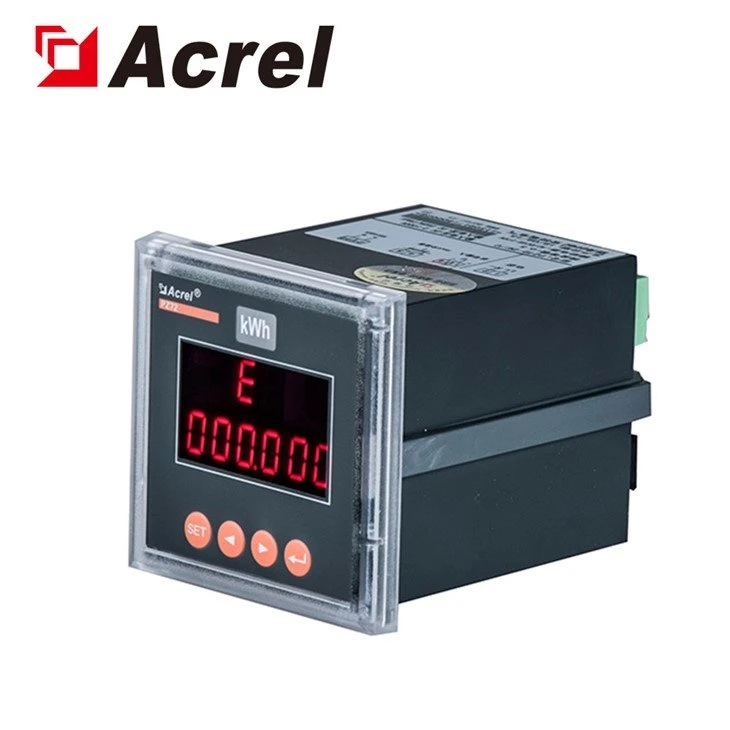

Wygląd

Produkt spełnia odpowiednie wymagania techniczne normy Q / GDW1825-2013 Specyfikacja miernika mocy DC, GB / T29318-2012 Nieładujące pojazdy pomiary energii elektrycznej dla pojazdów elektrycznych, Q / GDW364-2009 Specyfikacja licznika energii jednofazowej.

Parametry

Parametry	Wartość
Wkład	Napięcie DC	Zakres wejściowy	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Rezystancja wejściowa	≥6kΩ/V
	Prąd stały	Zakres wejściowy	0 ~ 2500A (czujnik bocznika lub halla)
		Zastawki	Wyjście 75mV
		Przedpokój	Wyjście 0 ~ 20mA, 0 ~ 5V
		Konsumpcja	≤1mW
	Przeładować	.2 krotna ocena (ciągła);10-krotna ocena przez 1 sekundę
Klasa dokładności	Klasa 0.5
Puls	Napięcie i prąd: 750V, 300A, domyślna stała impulsu: 100imp / kWh
	Napięcie i prąd: 1000V, 300A, domyślna stała impulsu: 100imp / kWh
	Napięcie i prąd: 1000V, 200A, domyślna stała impulsu: 100imp / kWh

Funkcja	Pomiar parametrów elektrycznych	U, I, P
	Pomiar kWh	Aktywna kWh (dodatnia i ujemna) Aktywna kWh (dodatnia i ujemna)
	Wiele taryf	Dwa zestawy rozkładów jazdy, jeden rok można podzielić na 4 strefy czasowe, każdy zestaw rozkładów jazdy można ustawić na 12 dziennych przedziałów czasowych, 4 stawki (F1, F2, F3, F4 to szczyty i płaskie doliny), minimalny interwał okresu wynosi 15 minut, a okres czasu można ustawić w punkcie zerowym. (Tylko dla mierników ciekłokrystalicznych LCD)
	Rekord danych historycznych	Może liczyć historyczną energię elektryczną w ciągu ostatnich 12 miesięcy (energia elektryczna w różnych stawkach). (Tylko miernik LCD ma)
	Funkcja wejścia i wyjścia przełącznika	PZ72 posiada dwa wyjścia przełączające oraz dwa wejścia przełączające. PZ96 posiada dwa wyjścia przełączające i cztery wejścia przełączające. Wyjście przełącznika jest wyjściem przekaźnikowym, które może realizować "zdalne sterowanie" i wyjście alarmowe. Wejście przełącznika może nie tylko zbierać i wyświetlać informacje o stanie przełącznika lokalnego, ale także funkcja zdalnej transmisji może być realizowana za pośrednictwem RS485 instrumentu, czyli funkcji "zdalnego sygnału".
	Wyświetlać	LCD lub LED
	Komunikacja	Interfejs komunikacyjny: RS485, Protokół komunikacyjny: MODBUS-RTU lub protokół DL / T645-2007 Szybkość transmisji 1200, 2400, 4800, 9600, 19200, 38400 opcjonalnie, podczerwień jest stała na poziomie 1200bps.
Przełącznik	DI	Wejście styku suchego, wbudowany zasilacz instrumentu, izolacja fotoelektryczna
Przełącznik	ROBIĆ	2 wyjścia przekaźnikowe, styki normalnie otwarte, pojemność 2A/30VDC lub 2A/250VAC
Zasilacz	Zakres napięcia	85 ~ 265VAC、 50 / 60Hz; 20 ~ 60VDC; 100 ~ 350VDC
Zasilacz	Konsumpcja	≤2W
Rezystancja izolacji	≥100MΩ
Napięcie wytrzymywania częstotliwości zasilania	3kV/1min (RMS)
Środowisko	Temperatura	Praca: -25 °C ~ + 65 °C; przechowywanie: -40 °C ~ + 80 °C
	Wilgotność	≤93%RH Bez kondensacji
	Wysokość	≤ 2500m

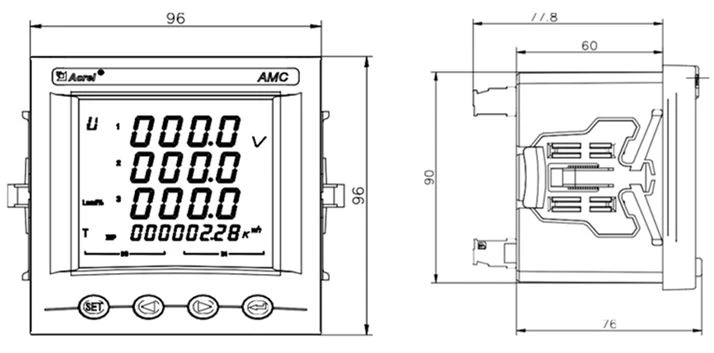

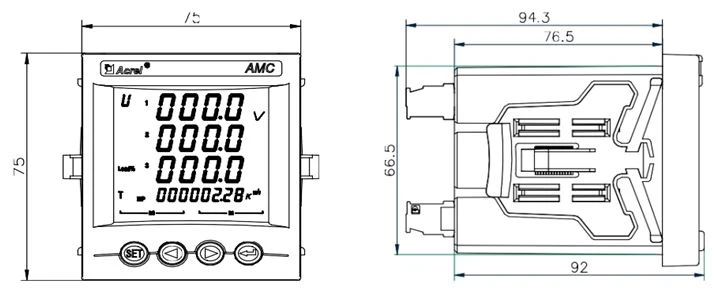

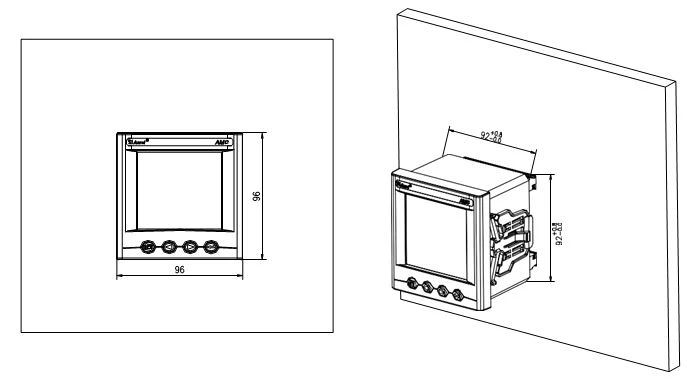

Wymiary

Zarys	rozmiar płyty czołowej		rozmiar obudowy			wycięty rozmiar
Zarys	Szerokość	wysokość	Szerokość	wysokość	głębokość	Szerokość	wysokość
72 kwadrat	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 kwadrat	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
