Astreszczenie
W ostatnich latach, wraz z szybkim rozwojem centrów danych, problem zużycia energii przez centra danych staje się coraz bardziej widoczny. Zarządzanie energią oraz projektowanie zasilania i dystrybucji w centrach danych stały się gorącymi problemami. Rozsądne i niezawodne rozwiązania systemów dystrybucji zasilania centrum danych, to rozsądny sposób na poprawę wydajności energetycznej centrum danych i zmniejszenie zużycia energii przez sprzęt. W połączeniu z odpowiednimi specyfikacjami technicznymi przeanalizowano zalety i wady starych i nowych schematów dystrybucji zasilania centrum danych, a także przedstawiono odniesienie do projektu nowej modułowej sali komputerowej.
Słowa kluczowe: centrum danych; dystrybucja mocy końcowej; szafka z głowicą kolumny
1. Btło
Wraz z rozwojem nauki i technologii liczba, skala i gęstość mocy centrów danych stale wzrasta, a poziom budowy stale się poprawia. System dystrybucji energii jest najważniejszą częścią centrum danych. Awarie zasilania lub niska jakość zasilania mogą spowodować przestój serwera. spowodować straty. Jak zoptymalizować projekt w celu poprawy bezpieczeństwa i niezawodności zasilania centrum danych w celu zapewnienia nieprzerwanej i stabilnej pracy elektronicznego systemu informatycznego stało się ważnym zagadnieniem dla projektantów centrów danych. W porównaniu z tradycyjnym schematem zasilania i dystrybucji, to, czy istnieje bezpieczny, ekonomiczny i bardziej stabilny schemat zasilania, jest problemem, na którym zależy projektantom.
2. Schemat dystrybucji zasilania na końcu pokoju danych
Przegląd projektu
Całkowita powierzchnia zabudowy centrum danych to 1906,24 m2, z czego całkowita powierzchnia zabudowy centrum danych to 210,6 m2, w tym sala danych 1F i sala komunikacyjna 1F. Powierzchnia funkcjonalna obejmuje maszynownię główną (pomieszczenie komputerowe, pomieszczenie łączności), pomieszczenie zarządcze (biuro, pomieszczenie sprzętu internetowego itp.) oraz pomieszczenia pomocnicze.

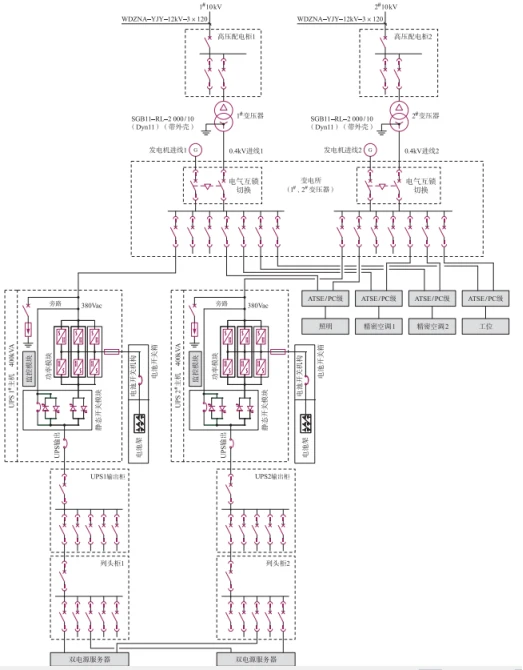

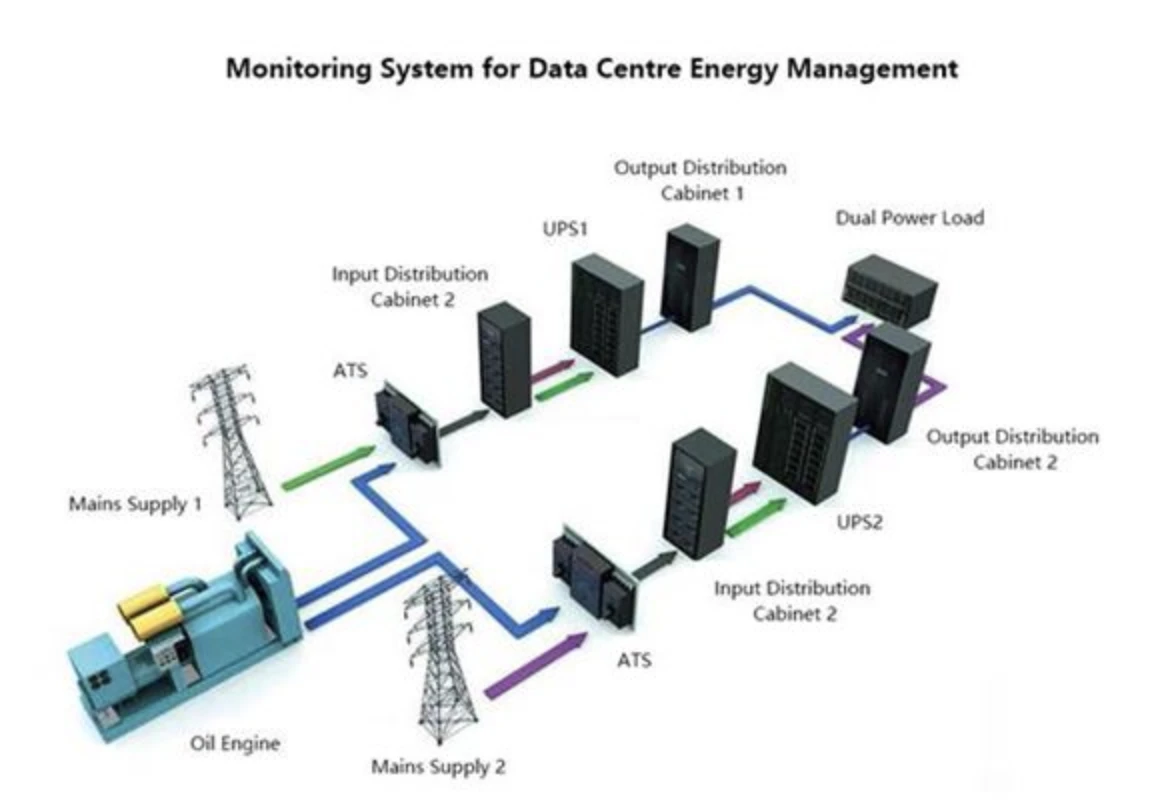

Tradycyjny schemat dystrybucji energii jeden
Zasilanie wysokiego napięcia 10kV jest pobierane z dwóch różnych sieci podstacji, a wysokie i niskie napięcie nie są połączone. Trzeci zasilacz pobierany jest z generatora diesla centrum energetycznego. Główne zasilanie rezerwowe i zasilanie generatora są przełączane na wyjściu transformatora, aby zapewnić pobór mocy centrum danych. Sprzęt niezawodnie wykorzystuje energię elektryczną. Biorąc pod uwagę, że moc pojedynczego generatora jest znacznie mniejsza niż 2500kW, a liczba generatorów nie osiągnęła więcej niż 10, wybrano zestaw generatorów niskiego napięcia 0,4kV. Punkt neutralny agregatu prądotwórczego 0,4 kV powinien być bezpośrednio uziemiony, a przewody połączone między punktami gwiazdowymi generatora powinny być izolowane. Łącznie 2 zestawy systemów UPS 400 kVA są skonfigurowane w centrum danych, tworząc system 2N odporny na awarie. Szafy dwuobwodowe i dwuwyjściowe mogą zasilać elektroniczny sprzęt informatyczny i gniazda stacji roboczych w centrum danych. Bateria systemu UPS może zapewnić ciągłe zasilanie przez 15 minut dla wszystkich obciążeń klasy ①. Obciążenie pojedynczego serwera centrum danych jest traktowane jako 3kW, a maksymalne obciążenie nie przekracza 4kW. Aby uniknąć awarii zasilacza UPS centrum danych podczas procesu przełączania zasilania, która miałaby wpływ na normalne działanie ważnego obciążenia, przełącznik SZR generatorów sieci i diesla powinien być przełącznikiem czteropoziomowym z nakładaniem się poziomu komputera i linii neutralnej przełączanie.

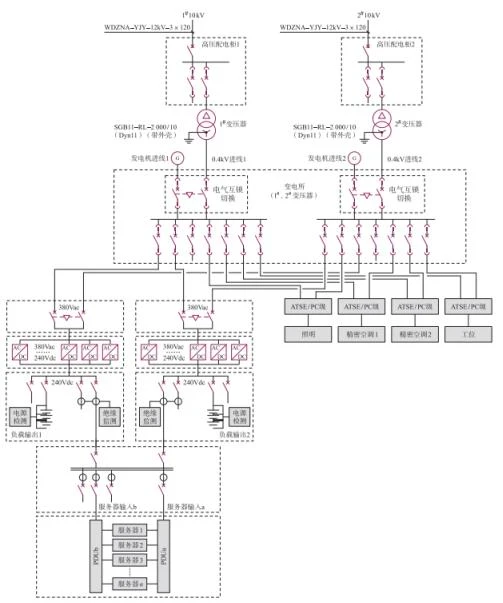

Nowy schemat zasilania i dystrybucji 2
Dzięki innowacjom technologicznym i promowaniu koncepcji oszczędzania zielonej energii, międzynarodowa organizacja TGG zaproponowała PUE, miernik efektywności energetycznej centrów danych. PUE to stosunek całej energii zużywanej przez centrum danych do energii zużywanej przez obciążenia IT i jest odwrotnością DCIE. PUE=zużycie energii wszystkich urządzeń w centrum danych / zużycie energii urządzeń IT, PUE to wskaźnik, benchmark 2, im bliższy 1, im wyższy poziom efektywności energetycznej, tym wyższy stopień zieleni centrum danych.
Dzięki dużej ilości analiz danych stwierdza się, że system zasilania i dystrybucji wysokiego napięcia prądu stałego (HVDC), zintegrowany system zasilania i dystrybucji AC-DC oraz UPS plus HVDC mają wyższą wydajność pracy, co może poprawić wskaźnik energooszczędności centrum danych.
3. Porównanie nowych i starych rozwiązań systemów zasilania i dystrybucji
Wyjście systemu zasilania UPS to częstotliwość zasilania, a straty filtra są duże, a HVDC to filtrowanie wysokiej częstotliwości i zajmuje mniejszy obszar. Bateria UPS znajduje się na końcu wejściowym. Jeśli sam UPS ulegnie awarii, obciążenie nadal będzie tracić moc; podczas gdy bateria HVDC znajduje się na wyjściu. Nawet jeśli samo HVDC ulegnie awarii, akumulator może nadal zasilać obciążenie, aby zapewnić nieprzerwane zasilanie. System zasilania UPS ma więcej łączy pośrednich niż system zasilania HVDC. Bateria HVDC jest bezpośrednio podłączona do szyny zbiorczej, eliminując potrzebę stosowania łącza falownika, a każde wielopoziomowe łącze pośrednie zmniejszy wydajność konwersji, powodując zwiększone zużycie energii.
4. Acrel'rozwiązania dla rozwiązań HVDC

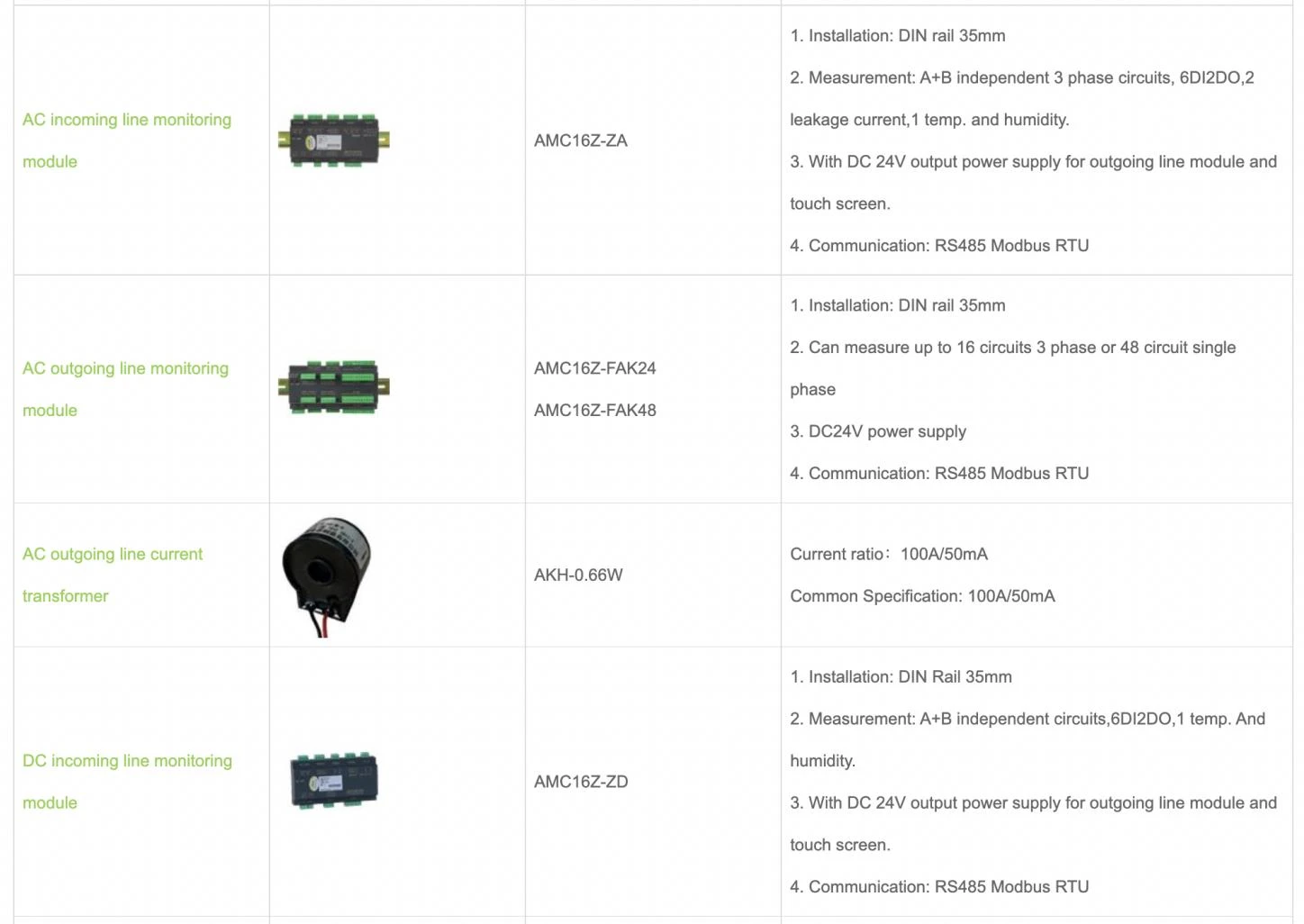

Urządzenie monitorujące dystrybucję prądu stałego serii AMC16Z firmy Acrel jest urządzeniem pomiarowym zaprojektowanym specjalnie do zarządzania energią serwera w centrum danych. Urządzenie ma zwartą konstrukcję i może monitorować w czasie rzeczywistym wszystkie parametry elektryczne, przełączniki wejściowe i wyjściowe oraz stan odgromnika dwóch linii wejściowych A i B oraz 192 linii wychodzących. Progi alarmowe wszystkich kanałów pomiarowych można ustawiać niezależnie. Ograniczone zdarzenie natychmiast wyzwala alarm dźwiękowy i świetlny systemu i może być wyposażone w moduł wykrywania izolacji, który może wykrywać stan izolacji szyny zbiorczej systemu DC i obwodu odgałęzionego w celu monitorowania i zarządzania online w czasie rzeczywistym i osiągać wysoki stopień integracji pętli monitoringu z objętością instrumentu tradycyjnego.
Produkt Module

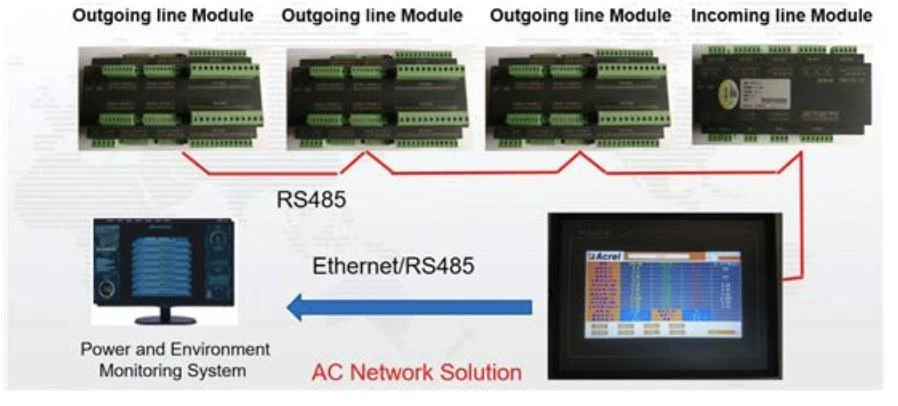

Schemat sieci systemu
5. Cwłączenie
Acrel od dłuższego czasu przeprowadza wszechstronną analizę środowiska wewnętrznego i zewnętrznego branży centrów danych, przeprowadza analizę hotspotów branżowych na temat polityk krajowych i przyszłych trendów rozwoju branży, przewiduje przyszły kierunek rozwoju branży i poprawia różne rozwiązania aplikacyjne we własnej branży. Potrzeby klientów, aby sprostać potrzebom aplikacji różnych klientów.
