Abstrakcyjny
System dystrybucji energii to system sieci elektroenergetycznej, który składa się z różnych urządzeń do dystrybucji energii i urządzeń do dystrybucji energii w celu przekształcania napięcia i bezpośredniej dystrybucji energii elektrycznej do użytkowników końcowych. Jako część systemu elektroenergetycznego, system dystrybucji energii jest bezpośrednio skierowany do odbiorców końcowych, a jego doskonałość bezpośrednio wpływa na niezawodność i jakość poboru energii większości użytkowników, przez co zajmuje ważne miejsce w systemie elektroenergetycznym. Dlatego, aby uniknąć poważnych wypadków, takich jak starzenie się sprzętu, przepalenie sprzętu, przerwa w zasilaniu, pożar i wybuch sprzętu z powodu wysokiej temperatury, długoterminowe monitorowanie temperatury każdego węzła elektrycznego może zapobiec poważnym awariom, które mogą spowodować obrażenia ciała i strata dla użytkowników.
Słowa kluczowe: Bezprzewodowy system monitorowania temperatury, bezprzewodowy czujnik temperatury 433 Mhz, bezprzewodowy czujnik temperatury
Przegląd projektu
Ten projekt to projekt dystrybucji energii w fabryce na Filipinach. Jest stosowany w szafie rozdzielczej 32kV i musi być wyposażony w bezprzewodowe produkty do pomiaru temperatury, aby zapewnić bezpieczne monitorowanie temperatury. Temperatura środowiska pracy czujnika spełnia wymagania od -50 ℃ do + 125 ℃. Wybierz nasz indukcyjny czujnik mocy ATE400 CT i użyj nadajnika-odbiornika ATC400 do podłączenia urządzenia wyświetlającego temperaturę. Ze względu na bezpieczeństwo i korzyści ekonomiczne zaleca się prowadzenie monitoringu temperatury w czasie rzeczywistym w każdym węźle elektrycznym w pomieszczeniu dystrybucji energii.
Projekt produktu
Bezprzewodowy przyrząd do pomiaru temperatury ARTM-Pn został opracowany zgodnie ze Specyfikacją bezprzewodowego przyrządu do pomiaru temperatury, NB/T 42086-2016. Nadaje się do rozdzielnic wnętrzowych 3-35kV, w tym rozdzielnic wbudowanych, ręcznych, rozdzielnic stałych i rozdzielnic pętlowych. Nadaje się również do rozdzielnic niskiego napięcia 0,4kV, takich jak rozdzielnice stacjonarne i rozdzielnice szufladowe. Bezprzewodowe czujniki temperatury mogą być instalowane w dowolnym punkcie grzewczym w rozdzielnicach, urządzenie wykorzystuje technologię bezprzewodowej transmisji danych do transmisji w czasie rzeczywistym danych z monitorowanej temperatury i lokalnie wyświetla te dane na ARTM-Pn. Ponadto można go połączyć w sieć za pośrednictwem portu RS485 w celu zdalnego inteligentnego monitorowania.
Istnieją trzy rodzaje bezprzewodowych czujników temperatury serii ATE i odpowiednio trzy sposoby montażu, tj. typ śrubowy, typ z zabezpieczeniem taśmowym i typ wiązany. Typ skręcany nadaje się do stosowania na połączeniach kabla i szyny zbiorczej oraz połączeniach kabla i odłącznika. Typ z zabezpieczeniem taśmowym nadaje się do stosowania w ruchomych i stałych stykach wyłącznika, złączy kablowych i szyny zbiorczej. Typ wiązany nadaje się do stosowania przy ruchomych stykach, szynach zbiorczych, kablach i połączeniach między szyną zbiorczą a kablem.

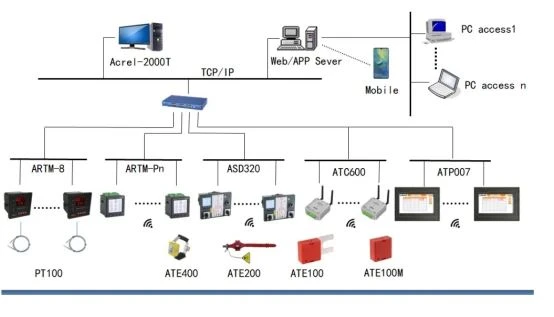

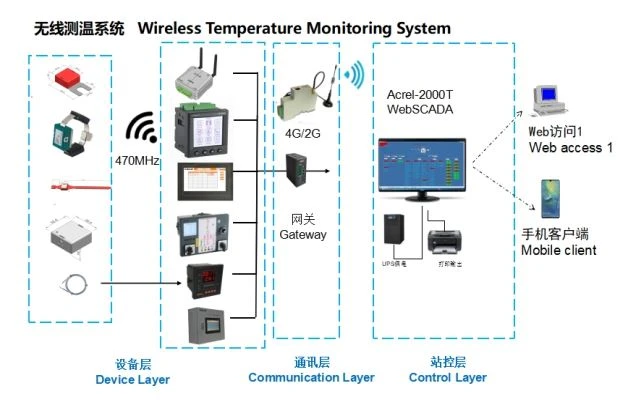

Tepologia sieci
Bezprzewodowy System Monitorowania Temperatury nadaje się do rozdzielnic wewnętrznych 3-35kV, w tym rozdzielnic wbudowanych, rozdzielnic wózków ręcznych, rozdzielnic stałych i rozdzielnic pętlowych. Nadaje się również do rozdzielnic niskiego napięcia 0,4kV, takich jak rozdzielnice stacjonarne i rozdzielnice szufladowe.
Wymiana informacji między bezprzewodowym czujnikiem temperatury a hostem odbywa się za pośrednictwem sygnałów bezprzewodowych, które nie wpływają na właściwości izolacyjne systemu i są bezpieczne w użyciu. Bezprzewodowy system pomiaru temperatury ma zastosowanie głównie w przemyśle. Może monitorować temperaturę złączy kablowych wysokiego napięcia i styków szafy rozdzielczej wysokiego napięcia w czasie rzeczywistym, dzięki czemu personel obsługujący i konserwujący może zdalnie uchwycić stan pracy na miejscu.
Cechy bezprzewodowego systemu monitorowania temperatury
(1) Bezprzewodowy moduł pomiaru temperatury jest bezpieczny i niezawodny oraz łatwy w instalacji i konserwacji. Nadaje się do monitorowania temperatury na stykach wysokiego napięcia i wysokiego prądu przełącznika środkowego. Konstrukcja testowanego urządzenia nie wymaga zmiany.
(2) Cały bezprzewodowy system pomiaru temperatury może komunikować się bezprzewodowo, a transmisja sygnału jest wygodna.
(3) bezprzewodowy system pomiaru temperatury ma silną zdolność przeciwzakłóceniową, a jego zdolność przeciwzakłóceniowa przed zakłóceniami impulsowymi, szybkimi zakłóceniami przejściowymi, promieniowaniem elektrostatycznym, promieniowaniem pola elektromagnetycznego itp. Osiągnął krajowy czteropoziomowy standard, a działanie urządzenia nie ma wpływu na otwieranie i zamykanie wyłącznika średniego napięcia Działanie i działanie urządzeń zabezpieczających.
(4) Zastosowanie w przemyśle (węgiel, stal, ropa naftowa, chemia), elektrowniach, szkołach, szpitalach, budownictwie komunalnym, obiektach transportowych (lotniska, dworce kolejowe), budynkach komercyjnych, centrach kongresowych i wystawienniczych, energetyce fotowoltaicznej, nowej energii i inne pola.
Produkt
①Bezprzewodowy czujnik temperatury typu baterii
Kształt | Rodzaj | Funkcjonować |
| ATE100 | Przykręcany bezprzewodowy czujnik temperatury, odpowiedni do wyjścia szyny zbiorczej i zachodzenia na siebie kabla. |
| ATE100M | Magnetyczny bezprzewodowy czujnik temperatury, zainstalowany w stykach wyłącznika i szynie zbiorczej. |
| ATE100P | Wiązany pasywny bezprzewodowy czujnik temperatury, IP68, odpowiedni do użytku na zewnątrz. |
| ATE200 | Pasywny bezprzewodowy czujnik temperatury wiązany, montowany w złączach szynowych i kablowych. |
| ATE200P | Bezprzewodowy czujnik temperatury typu śrubowego, IP68, odpowiedni do użytku na zewnątrz. |
②Bezprzewodowy czujnik temperatury z zasilaniem CT
Kształt | Rodzaj | Funkcjonować |
| ATE400 | Wiązany pasywny bezprzewodowy czujnik temperatury, mocowany za pomocą aluminiowego paska. |
③Bezprzewodowy nadajnik-odbiornik
Kształt | Rodzaj | Funkcjonować |
| ATC450 | Nadajnik-odbiornik bezprzewodowy, może odbierać dane z 60 ATE100/ATE100M/ATE100P/ATE200/ATE200P,1 RS485 (Modbus-RTU) |
| ATC600 | Nadajnik-odbiornik bezprzewodowy, może odbierać dane z 240 ATE100/ATE100M/ATE100P/ATE200/ATE200P，1 RS485 (Modbus-RTU) |
④Wyświetlacz terminala
Kształt | Rodzaj | Funkcjonować |
| ARTM-Pn | Bezprzewodowe urządzenie do pomiaru temperatury, może odbierać dane z 60 czujników ATE, 1 RS485，4DI/2DO |
| ARTM-8 | Inteligentny miernik kontroli temperatury, 8 kanałów pomiaru temperatury, czujnik PT100) |

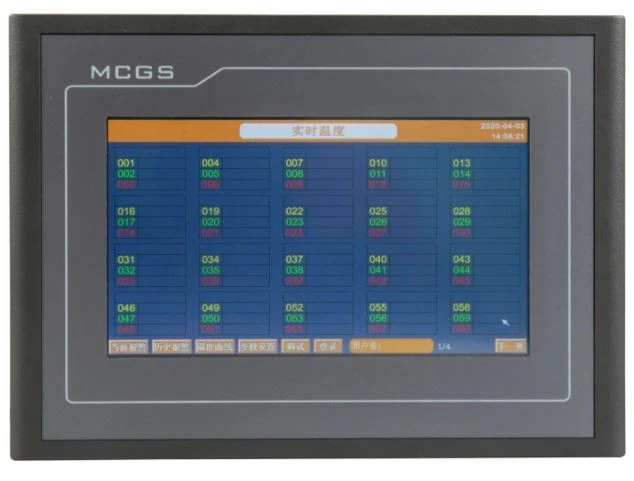

 | ATP007/ATP010 | 7-calowy ekran dotykowy 10-calowy ekran dotykowy |

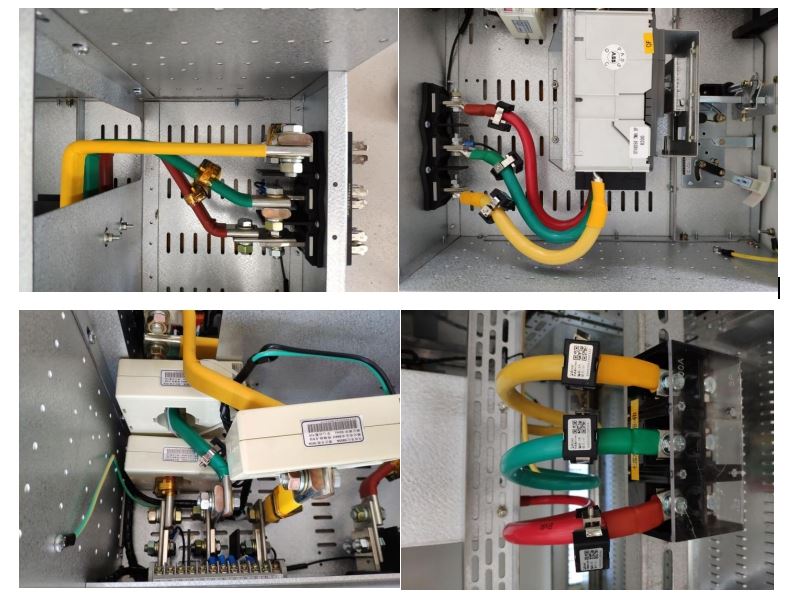

Instalacja
Wniosek
W dzisiejszych obiektach elektroenergetycznych' bezpieczeństwo dystrybucji energii w stacjach elektroenergetycznych ma ogromne znaczenie. Zastosowanie bezprzewodowych produktów firmy Acrel do pomiaru temperatury w elektrotechnice projektu fabryki na Filipinach może być ukierunkowane na szafy rozdzielcze wysokiego i niskiego napięcia. Monitoruj temperaturę punktów połączeń elektrycznych, takich jak złącza zakładkowe, styki wyłączników, złącza kablowe itp., aby zapobiec nadmiernej rezystancji styków spowodowanej utlenianiem, luzem, kurzem i innymi czynnikami podczas pracy oraz wytwarzaniem ciepła jako ukrytego zagrożenia i temperaturą online monitorowanie Może poprawić bezpieczeństwo sprzętu, odzwierciedlać stan działania sprzętu w sposób terminowy, ciągły i dokładny, zapobiegać wypadkom związanym z bezpieczeństwem i zmniejszać liczbę wypadków związanych ze sprzętem.
