Abstrakcyjny
Zgodnie z zasadą, charakterystyką i trybem instalacji czujnika prądu Halla typu otwartego, analizowane jest zastosowanie czujnika prądu Halla typu otwartego w systemie transformacji i dystrybucji fabryki, aby zapewnić użytkownikom rozwiązanie do realizacji inteligentna dystrybucja systemu DC szybko.
Słowa kluczowe: czujnik prądu Halla typu otwartego Zastosowanie zasady działania systemu dystrybucji prądu stałego
Przegląd
System dystrybucji prądu stałego składa się zwykle z zasilacza impulsowego wysokiej częstotliwości i akumulatora, który służy do zapewnienia niezawodnego zasilania prądem stałym do sterowania, sygnału, ochrony przekaźników i urządzeń automatycznych, oświetlenia awaryjnego i tak dalej w systemie prądu stałego. Ma wysokie wymagania dotyczące niezawodności, stabilności i jakości zasilania. Dlatego w rosyjskim systemie DC dopasowaliśmy zastosowany licznik dystrybucji DC Hall. Podczas transformacji systemu DC nie ma przerwy w zasilaniu, a transformacja inżynierska jest trudna, a tradycyjny zamknięty czujnik prądu Halla lub bocznik nie mogą rozwiązać problemu. Dlatego otwarty czujnik prądu Halla może być wykorzystany do rozwiązania problemu pomiaru prądu stałego w projekcie transformacji, aby zapewnić bezpieczną pracę procesu transformacji bez przerw w zasilaniu.
Projekt produktu
Cechy konstrukcyjne

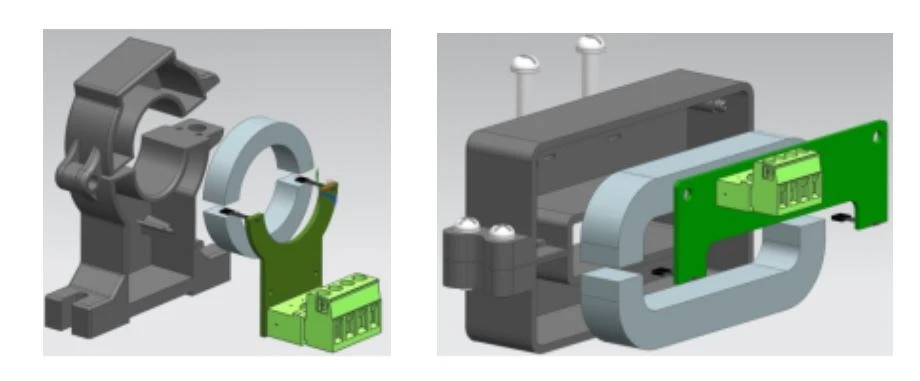

Czujnik prądu Halla z otwartą jamą ustną został opracowany na podstawie tradycyjnego czujnika prądu Halla z zamkniętą jamą ustną. Ma nowatorską strukturę i piękny wygląd. Całość składa się z powłoki, żelaznego rdzenia, płytki obwodu próbkującego i stałej żywicy. Materiał powłoki wykonany jest ze stopu PC/ABS, który charakteryzuje się odpornością na wysoką temperaturę, wysoką wytrzymałością mechaniczną oraz ochroną środowiska. Rdzeń wykonany jest z orientowanej blachy stalowej krzemowej, wiązanej na zimno, która charakteryzuje się stabilną wydajnością, wysoką wytrzymałością mechaniczną i wyjątkowo wysoką przewodnością magnetyczną. Zielony zacisk wtykowy jest używany do płytki drukowanej i okablowania zewnętrznego, co jest wygodne i niezawodne w przypadku okablowania na miejscu. Konkretną strukturę pokazano na rysunkach 1 i 2. Wygląd produktu przyjmuje podzieloną konstrukcję. Rysunek 1 przedstawia przejście okrągłe, które jest odpowiednie do przejścia przez system DC, gdy główną magistralą jest kabel. , Rys. 2 Przejście kwadratowe, odpowiednie dla systemu prądu stałego, gdy główną magistralą jest szyna miedziana. Zgodnie z zakresem pomiarowym prądu pierwotnego i wymagań dotyczących perforacji, można wybrać odpowiedni typ produktu. Ta seria czujników może mierzyć zakres prądu 20A ~ 20000A, główny kształt phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 i inne specyfikacje, jak pokazano na rysunku 3. , odpowiedni do różnych zastosowań.
Rys. 1 Okrągły przebieg Rys. 2 Kwadratowy przebieg

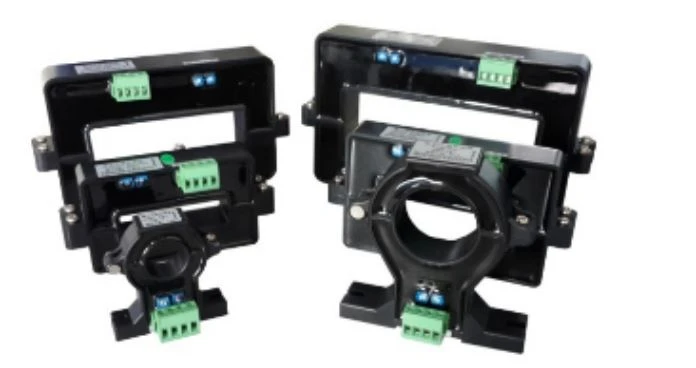

Rysunek 3 Czujnik prądu Halla typu otwartego serii AHKC
Zasada działania
Czujnik prądu Halla oparty na efekcie Halla, zasada indukcji elektromagnetycznej, konstrukcja czujnika, zgodnie z zasadą można podzielić na tryb otwartej pętli (prosty) i tryb zamkniętej pętli (typ balansu magnetycznego), otwarty czujnik prądu Halla jest w tradycyjnym Otwarta pętla (prosta) jest ulepszona w oparciu o czujnik Halla, różni się od tradycyjnego jednordzeniowego, jednoukładowego projektu halla. W celu zaprojektowania konstrukcji dzielonej rdzeń żelazny jest oddzielany i instalowany symetrycznie. Sprzęt przyjmuje równoległe komplementarne wejście różnicowe podwójnych chipów Halla. Zasada działania czujnika Halla typu otwartego jest pokazana na rysunku 4:

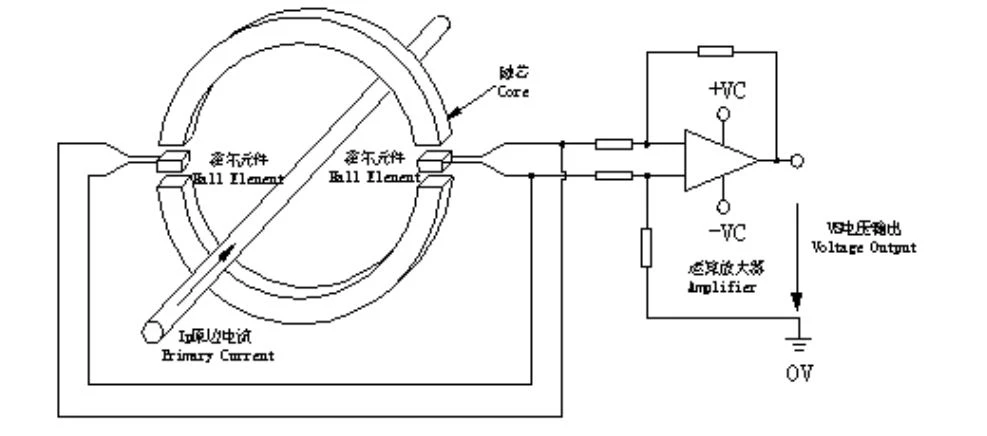

Rys. 4 Schemat ideowy otwartego czujnika Halla
Gdy prąd strony pierwotnej IP przepływa przez długi przewód, wytworzy pole magnetyczne wokół przewodu, wielkość pola magnetycznego i jest proporcjonalna do prądu płynącego przez przewód, pole magnetyczne zebrane w okrąg, przez dwa elementy halla w Okrągły pomiar szczeliny powietrznej, zamiast tego dwa znaki elementu halla umieszczone w tym samym polu, sygnał wyjściowy o uzupełniającej charakterystyce napięcia wyjściowego przez wyjście wzmacniacza różnicowego, nie tylko może tłumić zakłócenia trybu wspólnego, ale także wpływ dryfu temperatury, wyjście napięcie VS dokładnie odzwierciedla oryginalne IP prądu bocznego. Ogólna znamionowa moc wyjściowa jest kalibrowana jako DC±5V lub DC4-20mA.
Instalacja produktu

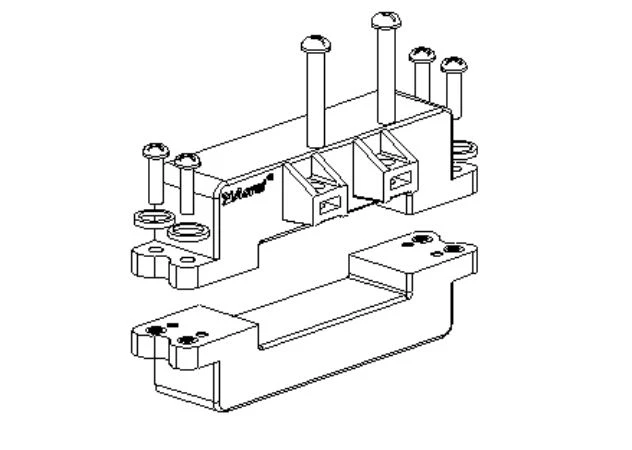

Weźmy jako przykład produkty z otworami kwadratowymi, jak pokazano na rysunku 5, otwórz śrubę montażową czujnika prądu Halla typu otwartego i zdejmij dolny korpus czujnika; Górny korpus czujnika prądu Halla typu otwartego jest ładowany do głównej szyny systemu dystrybucyjnego, a dolny korpus czujnika jest zamknięty. Śruby montażowe i uszczelki czujnika przechodzą przez otwory mocujące korpusu górnego i dolnego, a korpus górny i dolny czujnika są skręcane ze sobą. Jeśli możliwa jest instalacja z wyłączeniem zasilania na miejscu, można otworzyć dwa odpowiednie otwory gwintowane na płycie z brązu zgodnie z wymaganiami dotyczącymi odstępów między czujnikami, a czujnik jest mocowany w otworze gwintowanym szyny zbiorczej przez otwór montażowy z tyłu w celu uzupełnienia instalacja czujnika; Jeśli miejsce wymaga ciągłej instalacji elektrycznej, gumową podkładkę podtrzymującą można osadzić między obudową a brązową płytą, aby zapewnić niezawodną pracę czujnika w warunkach wibracji. Cały proces instalacji jest stosunkowo szybki i prosty.
Rys. 5 Schemat instalacji produktu
Zalety czujnika Halla typu otwartego
W porównaniu z tradycyjną metodą pomiaru prądu stałego, ogólnie przyjętą przez bocznik lub transformator, czujnik Halla typu otwartego ma następujące zalety:
1) Wysoka wytrzymałość izolacji strony pierwotnej i strony wtórnej, aż do izolacji AC 12KV;
2) Brak strat wtrąceniowych;
3) Dobra wydajność dynamiczna: czas odpowiedzi jest mniejszy niż 20 uS, a prędkość śledzenia Di/dt jest wyższa niż 20 A/uS
4) Nie ma potrzeby demontowania oryginalnego kabla bocznego lub szyny podczas instalacji. Nadaje się szczególnie do transformacji i budowy sprzętu, który nie może tracić mocy.
Zastosowania produktu
Otwarty czujnik prądu Halla jest stosowany głównie w transformacji systemu dystrybucji DC w fabrykach, takich jak transformacja systemu zasilania DC w elektrowniach, transformacja systemu DC w podstacjach, transformacja pomieszczeń komunikacyjnych, transformacja lokomotyw kolejowych i inne projekty. Może konwertować centralny sygnał prądowy DC systemu na standardowe wyjście DC± 5V lub 4-20mA. Pełni rolę monitorowania i izolacji elektrycznej i może być używany z wielopętlowymi przyrządami monitorującymi lub innymi elektrycznymi przyrządami pomiarowymi.
Wniosek
Otwarty czujnik prądu Halla odgrywa ważną rolę w zastosowaniu systemu DC ze względu na swoją prostą konstrukcję, wygodną instalację, niezawodne działanie i inne dobre możliwości zastosowania, zwłaszcza w projekcie renowacyjnym.
