Streszczenie: Ten artykuł przedstawia zastosowanie wieloobwodowego licznika energii ADF400L w Wietnamie. Wielokanałowy licznik energii serii ADF400L, poprzez moduł kombinacyjny, może realizować największe 36 obwodów jednofazowych lub 12 obwodów trójfazowych, z podłączeniem CT lub połączeniem bezpośrednim. ta seria liczników energii o wysokiej dokładności, wysokiej koncentracji, scentralizowanym zarządzaniu, elastyczności instalacji, zaletach wzajemnego braku ingerencji ze strony społeczności, szkół, przedsiębiorstw we wszystkich obszarach. Seria liczników obsługuje funkcję zasilania przedpłaconego.
1. Przegląd projektu:
Firma znajduje się w Wietnamie. Klienci potrzebują 2 kanałów trójfazowego dostępu bezpośredniego i 2 kanałów trójfazowego pomiaru dostępu wtórnego. Liczniki energii Acrel serii ADF400L spełniają wymagania użytkownika'
2. Specyfikacja produktu:
Moduł główny
1. Trójfazowe zasilanie 3*220/380V zapewniające moc roboczą dla modułu pomiarowego zaplecza;
2. Interfejs człowiek-maszyna: LCD i przycisk
programowanie;
3. Komunikacja na podczerwień;
4. Przesuwanie kart RF (funkcja IC);
5. 2-kanałowa komunikacja sieciowa RS485 (funkcja *C);
6. Komunikacja RS485 dla rozszerzonego modułu bezprzewodowego nr 3 (tryb połączenia RJ45);
7. Do 2DI/2DO (funkcja K);
8.Do 1 komunikacji Ethernet (funkcja CE);

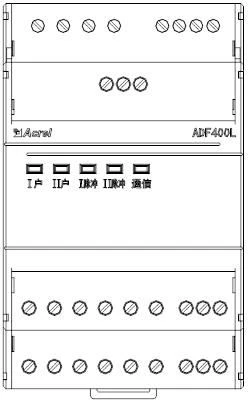

Moduł pomiaru dostępu do transformatora
1. Dwudrogowy trójfazowy 3*1 (6) Pomiar można wykonać;
2. 2 wyjścia impulsów energii czynnej;
3. 2 trójfazowe stany pracy, impuls i
wskazanie komunikacji;
4. Do funkcji 4DI/4DO (funkcja K);
Bezpośredni dostęp do modułu pomiarowego
1. Może realizować jednokierunkowy trójfazowy pomiar 3*10 (80) lub trójdrożny jednofazowy pomiar 10 (80) A;
2.1 wyjście impulsów energii czynnej;
3. Trójfazowy status pracy, wskaźnik LED statusu impulsu i komunikacji;
3. Główna funkcja:
Wyświetlacz | LCD |
Monitorowanie energii | Energia czynna (dodatnia、ujemna), Energia bierna (dodatnia、ujemna) |
Pomiar mocy | Napięcie, prąd, współczynnik mocy, częstotliwość, moc czynna, moc bierna, moc pozorna |
Funkcja harmoniczna | Całkowita harmoniczna、subharmoniczna (2～31) |
Asymetria 3-fazowa | Napięcie, asymetria prądu |
DI/DO | Moduł główny 2DI2DO; CT connect 2DI4DO (bezpośrednie połączenie) |
Komunikacja | Podczerwień; RS485 MODBUS-RTU i DL/T645 |
Energia historii | 12-miesięczny rekord energetyczny |
4.Aplikacja
ADF400L Multi Circuits Energy Meter może osiągnąć do 12 pomiarów trójfazowych lub 36 jednofazowych pomiarów z bezpośrednim dostępem lub do 12 pomiarów trójfazowych z wzajemnym dostępem wzbudników, hybrydę bezpośredniego dostępu i wzajemnego dostępu do wzbudników poprzez metodę pomiaru kombinacji modułów.
5. Wniosek
Seria liczników energii elektrycznej ADF400L jest popularna wśród społeczności, szkół, przedsiębiorstw itp. ze względu na ich wysoką dokładność, scentralizowaną instalację, scentralizowane zarządzanie, dużą elastyczność instalacji i brak zakłóceń.
Bibliografia
1. Rozwiązania dla korporacyjnego systemu mikrosieci 2021.04
