Ochrona ziemnozwarciowa obwodów elektrycznych, sprzętu i pożarów elektrycznych spowodowanych prądami ziemnozwarciowymi staje się coraz bardziej codzienną koniecznością. W przypadku głównych węzłów zużywających energię po stronie użytkownika zaprojektowano i zainstalowano przekaźnik prądu różnicowego w celu monitorowania stanu prądu różnicowego każdego obwodu zużywającego energię w czasie rzeczywistym. Dzięki monitorowaniu w czasie rzeczywistym zużycia energii i powiązanych parametrów mocy poprawia się bezpieczeństwo, niezawodność i efektywność konserwacji zużycia energii, zmniejsza się koszty pracy związanej z konserwacją i realizowany jest bezobsługowy monitoring prądu szczątkowego. Dzięki monitorowaniu zużycia energii w czasie rzeczywistym, gromadzeniu danych i alarmom, monitorowany jest prąd szczątkowy w systemie dystrybucji energii, a ochrona ziemnozwarciowa obwodu elektrycznego użytkownika' jest zapewniona w celu zapobiegania wypadkom pożarowym i porażenia prądem elektrycznym spowodowane prądem szczątkowym. Oto krótkie wprowadzenie do zastosowania przekaźnika różnicowoprądowego ASJ naszej firmy' w projekcie domu na tarasie wodnym wokół wyspy Malediwy.
Przegląd

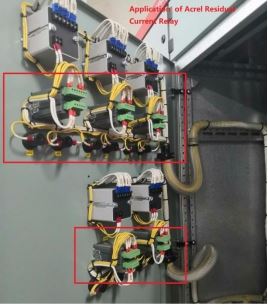

Kamienice wodne wokół wyspy na Malediwach służą głównie do przyjmowania turystów z całego świata. Częstotliwość w miejscu zastosowania wynosi 50 Hz, a napięcie to 220 V linii dystrybucyjnych systemu TT lub TN. Klient ma nadzieję monitorować prąd różnicowy linii poprzez zainstalowanie przekaźnika prądu różnicowego w szafie rozdzielczej domu wodociągowego i ma nadzieję, że można wyświetlić stosunek monitorowanej w czasie rzeczywistym wartości prądu różnicowego do ustawionej wartości prądu różnicowego na panelu wyświetlacza, gdy stosunek osiągnie 80%, przekaźnik prądu szczątkowego może natychmiast uruchomić alarm. Acrel ASJ10-LD1A współpracuje z przekładnikiem różnicowoprądowym. Pomyślnie rozwiązał potrzeby klienta' w zakresie monitorowania prądu różnicowego na miejscu.
Przekaźnik prądu różnicowego serii ASJ
Przekaźniki prądowe serii ASJ można łączyć z zasilaczami niskonapięciowymi lub stycznikami niskonapięciowymi w celu utworzenia połączonego zabezpieczenia prądowego zasilacza, używanego głównie do urządzeń AC 50 Hz, napięcia i poniżej TT400V oraz rurociągów systemu TN, oprócz ochrony przed zwarciem doziemnym do obwodów elektrycznych, aby zapobiec zwarciom doziemnym Częste uszkodzenia sprzętu i awarie elektryczne z tego powodu mogą również zapobiegać niebezpieczeństwu porażenia prądem elektrycznym i zapewniać ochronę przed bezpośrednim kontaktem.
Produkt spełnia wymagania GB/T 22387-2016"Catalyst Current Relay".
Sanitarne przekaźniki prądowe serii ASJ integrują funkcje ochrony przed przepięciami i podnapięciami oraz automatyczne funkcje dodatkowe dla normalnego napięcia. Produkt jest niewielkich rozmiarów, precyzyjny, elastyczny w konstrukcji i łatwy w montażu. Jest to urządzenie zabezpieczające w dziedzinie budownictwa cywilnego.

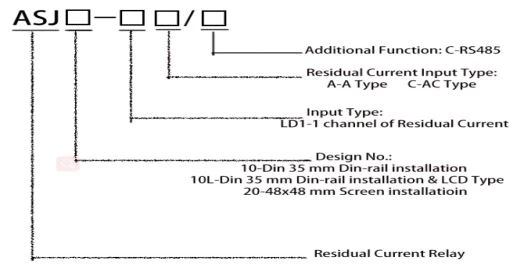

Opis modelu
Właściwości techniczne
parametr techniczny | indeks | |||
Typ AC | Typ A | |||
Wejście | Znamionowy prąd różnicowy I△n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30(A) uwaga 3 | |
Czas przedawnienia poza prowadzeniem pojazdu △t | 0.1、0.5(s) | 0、0,06、0,1、0,2、0,3、0,5、0,8、1、4、10(s) uwaga 4 | ||
Znamionowy prąd różnicowy nieczynny I△no | 50%I△n | 50%I△n | ||
Charakterystyka wydajności | prosty sinusoidalny prąd przemienny | prosty sinusoidalny prąd przemienny i pulsujący prąd stały | ||
częstotliwość | 50Hz±5Hz | 50Hz±5Hz | ||
błąd działania | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
wyjście | tryb wyjściowy | jeden to normalne zamknięcie, a drugi to transformacja | jeden to normalne zamknięcie lub otwarcie, a drugi to transformacja | |
pojemność kontaktowa | 5A 250VAC 5A 30VDC | AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC | ||
tryb resetowania | na miejscu i na odległość, | na miejscu, długodystansowym i automatycznym | ||
zasilacz | Zakres napięcia | AC110V、AC220V（dopuszczalny błąd ±10%） | AC110V (AC220V) DC85-270V (błąd dopuszczalny ± 10%) | |
rozpraszanie mocy | ≤5W | |||
napięcie wytrzymywane częstotliwości zasilania | Efektywna wartość prądu przemiennego pomiędzy zasilaniem, wejściem i wyjściem: 2kV/1min | |||
w ramach normalnej pracy | temperatura | temperatura pracy: -20 ℃ ~ 55 ℃ temperatura przechowywania:-30 ℃ ~ 70 ℃ | ||
wilgotność | ≤95% RH, z kondensacją wilgoci i korozyjnym miejscem gazu | |||
wysokość nad poziomem morza | ≤2000m | |||
klasa zanieczyszczenia | Klasa trzecia | |||
kategoria instalacji | Wpisz | |||
Uwaga 3: Znamionowy prąd resztkowy działania ASJ10L-LD1A IN jest regulowany w sposób ciągły 10mA-30A;
Uwaga 4: Limit czasu bez jazdy ASJ10L-LD1A N jest regulowany w sposób ciągły w zakresie 0-10S.
Rodzaje produktów

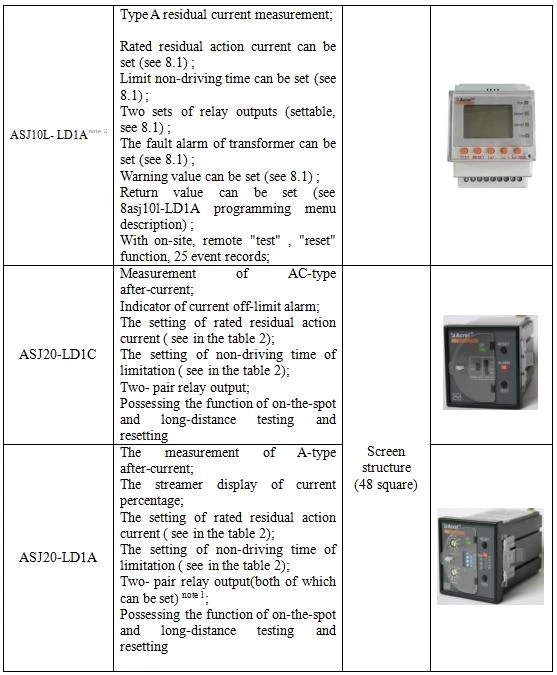

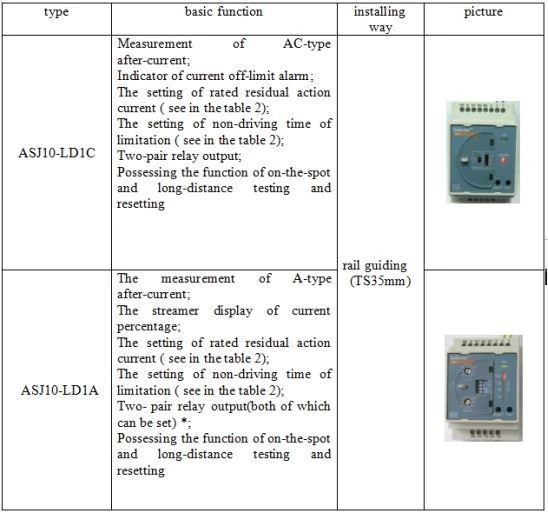

Uwaga1:Funkcja ustawienia przekaźnika oznacza, że możesz samodzielnie ustawić inicjalizację i wyjście przekaźnika, które jest obsługiwane za pomocą przełącznika na panelu; szczegółowe wskazówki dotyczące ustawień można znaleźć w tabeli 5.
Uwaga 2: FUNKCJA OPCJONALNA C: Komunikacja RTU RS485, Model ASJ10L-LD1A/C

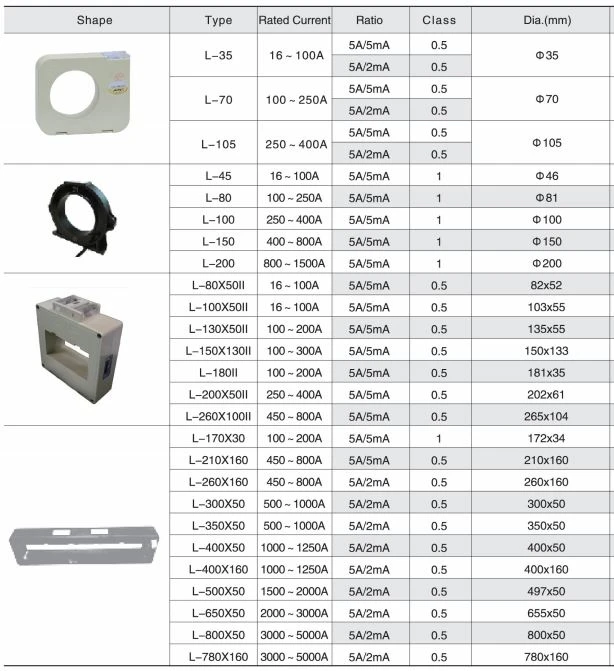

Wybór przekładnika różnicowoprądowego
Instalacja
Streszczenie
Przekaźnik różnicowoprądowy serii ASJ ma bardzo wysoki stosunek wydajności do ceny. Jako zaawansowany inteligentny i cyfrowy przyrząd do monitorowania prądu szczątkowego, przekaźnik prądu szczątkowego jest szeroko stosowany w linii przychodzącej lub jednofazowej lub trójfazowej podrzędnej skrzynki domowej w budynkach cywilnych. Urządzenia elektryczne w linii dystrybucji energii.
